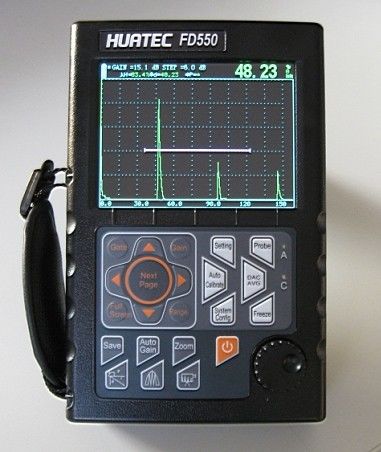

FD550 A Scan B Scan High Resolution Digtal Ultrasonic Defect Detector (FD550 A اسکن B اسکن دیجتال با وضوح بالا)

FD550 یک اسکن B اسکن ريزولوشن بالا ديگتال Ultrasonic Flaw Detector

ویژگی های اصلی:

کالیبراسیون خودکار، افزایش خودکار، 0-130dB افزایش

DAC،AVG،TCG،B اسکن،AWS،6dBDAC

ضبط با سرعت بالا و سر و صدا بسیار کم

خانه فلزی جامد، ضد آب / ضد روغن، ضد گرد و غبار

مشاهده کنتراست بالا از شکل موج از روشن

نرم افزار کامپیوتر قدرتمند و گزارش می تواند به اکسل صادر شود

نمایش خودکار مکان دقیق نقص ((عمق d،سطح p،فاصله s،امپلیت،sz dB،ф)

ابزار اندازه گیری خودکار (عمق d،سطح p،فاصله s)

کالیبراسیون خودکار قطب صفر، زاویه، لبه جلو و سرعت مواد؛

آسان برای ساخت و استفاده از DACTCG و AVG برای ارزیابی اکو، منحنی می تواند اصلاح و جبران شود

عملکردهای DAC 6dB؛

500 تنظیمات استقلال، هر معیار می تواند به طور آزاد وارد شود، ما می توانیم در صحنه بدون بلوک آزمایش کار کنیم؛

حافظه بزرگ از گراف 1000A

اسکن خودکار افزایش و افزایش.

حداکثر حالت نگه داری و حداکثر حافظه

اسکن B

AWS D11

ساخت اتوماتیک ویدیو از فرآیند تست و بازی؛ استفاده از آن، طول ویدیو نامحدود است.

نرم افزار و گزارش های قدرتمند کامپیوتر می توانند به اکسل صادر شوند؛

باطری Li، مدت زمان کار را تا 12 ساعت ادامه دهید.

نرم افزار جاسازی شده می تواند به صورت آنلاین به روزرسانی شود.

• سایر وظایف دستیار

  • تعویض صفحه نمایش
  • درجه بازگشت خودکار
  • زاویه ها و K-value
  • عملکرد قفل و باز کردن پارامترهای سیستم
  • تقویم ساعت الکترونیک
  • تنظیم دو دروازه و نشان دادن آژیر
  • آلارم دروازه و DAC
  •

• مشخصات

  عنوان	پارامتر	عنوان	پارامتر
  محدوده اندازه گیری ((ملی متر))	0 10000	حالت اندازه گیری	تک، دو، سه
  خطای خطی عمودی	≤3٪	رد کن	0 تا 80%
  خط خطی افقی	≤0.1%	جابجایی پالس ((μs)	-20 ¢ +3400
  باقی مانده های حساسیت	≥62dB	صفر ((μs)	0.0 ️ 99.99
  محدوده پویا	≥32dB	نوع پورت	BNC ((Q9)
  قدرت حل مشکلات	≥36dB	دمای کار (°C)	-20 ¢50
  محدوده فرکانس ((MHz)	0.5 20	H×W×D(mm)	240×156×48
  سود ((dB)	0 130	وزن ((کیلوگرم)	1.0 ((با باتری)
  سرعت مواد ((m/s)	۱۰۰۰ ₹ ۱۵۰۰۰



• تحویل استاندارد:

  واحد اصلی

  2.5MHZ-ф20 سُند مستقیم

  4MHZ-8x9mm، 60 درجه زاویه کاوشگر

  آداپتور برق 4A/9V

  کابل اتصال پروب (BNC به BNC)

  کابل اتصال پروب (BNC به Lemo 00)

  راهنمای استفاده

  کیف حمل

  تبدیل RS232-USB



  لوازم جانبی:

  نرم افزار مدیریت داده ها

  کابل های مدیریت داده RS232

  سُند مستقیم (5MHZ-ф20)

  کاوشگر مستقیم (2.5MHZ-ф20)

  کاوشگر مستقیم (2.25MHZ-ф20)

  سُند مستقیم (1MHZ-ф20)

  زاویه سنج (4MHZ-45 درجه، 8*9mm)

  زاویه سنج (4MHZ-60 درجه، 8*9mm)

  زاویه سنج (4MHZ-70 درجه، 8*9mm)

  زاویه سنج (4MHZ-80 درجه، 8*9mm)

  زاویه سنج (2MHZ-45 درجه، 8*9mm)

  زاویه سنج (2MHZ-60درجه، 8*9mm)

  زاویه سنج (2MHZ-70درجه، 8*9mm)

  زاویه سنج (2MHZ-80درجه، 8*9mm)

  کاوشگر T/R (5MHz-ф20mm، تمرکز 15mm)

  کاوشگر T/R (2.5MHz-ф20mm، تمرکز 15mm)

  کابل اتصال به پروب (BNC-BNC)

  کابل اتصال به پروب (BNC-Lemo 00)

  کابل اتصال به پروب (BNC-Lemo 01)

  کابل اتصال به پروب (Lemo 00-Lemo 01)

  باتری لیتیوم یون

  آداپتور برق (4A/9V)

  کابل برق

  جعبه چرم

•
