HG-5031L- سیستم کالیبراسیون لرزش فرکانس پایین

HG-5031L- سیستم کالیبراسیون لرزش فرکانس پایین

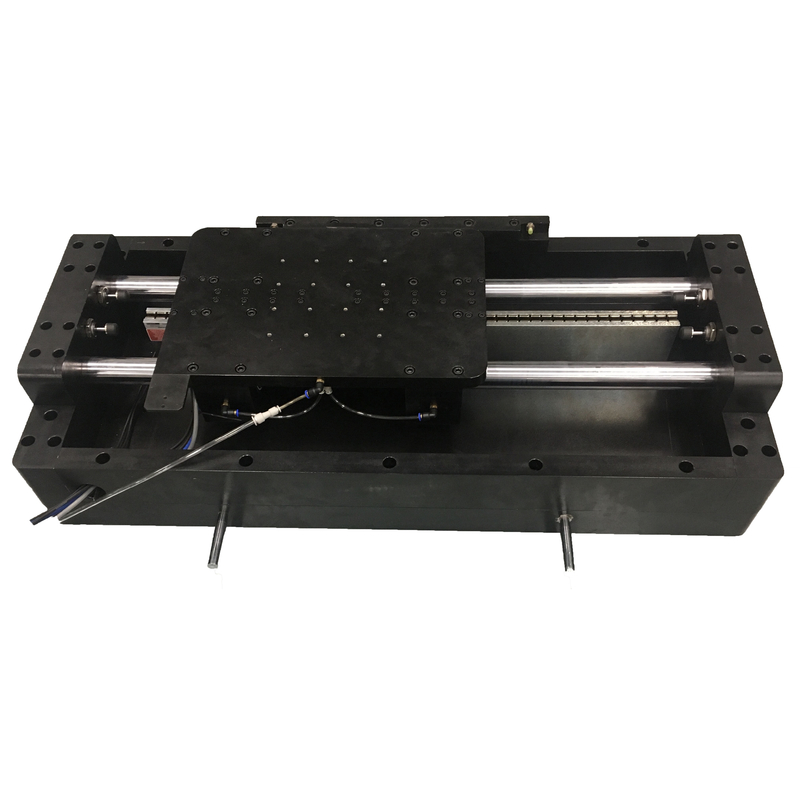

HG-5031L- Low Frequency Vibration Calibration System
HG-5031L- سیستم کالیبراسیون لرزش فرکانس پایین HG-5031L- سیستم کالیبراسیون لرزش فرکانس پایین

تصویر بزرگ :  HG-5031L- سیستم کالیبراسیون لرزش فرکانس پایین

جزئیات محصول:
محل منبع: چین
نام تجاری: HUATEC
گواهی: ISO, CE, GOST
شماره مدل: HG-5031L
مخاطب

HG-5031L- سیستم کالیبراسیون لرزش فرکانس پایین

شرح
محدوده فرکانس: 0.01 ~ 100 هرتز (قابل گسترش) سکته: 400 میلی متر (اختیاری 100 میلی متر ~ 2 متر)
حداکثر شتاب: 20 متر بر ثانیه (قابل توسعه) درجه تحریف: < 5%
برجسته کردن:

سیستم کالیبراسیون لرزش فرکانس پایین,سیستم کالیبراسیون ارتعاش فرکانس پایین

,

Vibration Calibration System Low frequency

HG-5031L- سیستم کالیبراسیون لرزش فرکانس پایین



سیستم کالیبراسیون ارتعاش فرکانس پایین از فناوری کدگذاری فوتوالکتریک منحصر به فرد برای کنترل و تولید سیگنال های ارتعاش فرکانس پایین استفاده می کند که می تواند کالیبراسیون روش مقایسه سنسورهای فرکانس پایین را با دقت بالا و راندمان بالا تکمیل کند. تداخل سنج لیزری همچنین می تواند برای کالیبراسیون مطلق سنسورهای فرکانس پایین استفاده شود. سیستم کالیبراسیون ارتعاش فرکانس پایین همچنین می تواند سیگنال های انحراف دینامیکی ایجاد کند و رابط اندازه گیری انحراف تداخل لیزری را می توان برای تحقق کالیبراسیون انحراف دینامیکی گسترش داد.



شاخص فنی خاص

دستگاه کالیبراسیون ارتعاش فرکانس پایین (قسمت میز تکان دهنده)
نیروی تحریک سینوسی نامی 200 نیوتن
محدوده فرکانس 0.01 تا 100 هرتز (قابل ارتقا)
خطای نشانگر فرکانس خطای مقدار نشانگر نباید از 0.25 درصد مقیاس کامل بیشتر باشد
نسبت سیگنال به نویز نسبت سیگنال شتاب جدول ارتعاش به نویز باید بیشتر از 60 دسی بل باشد
سفر کاری (محدوده اندازه گیری انحراف) 400 میلی متر (محدوده قابل افزایش 100 میلی متر تا 2 متر)
محدوده جابجایی 1 میکرومتر تا 400 میلی‌متر (قابل مقیاس‌پذیری تا 2 متر)
سرعت نامی 1.2 متر بر ثانیه
حداکثر شتاب @1Hz کمتر از 0.5 گرم نیست
محدوده شتاب (10-420) متر بر ثانیه2
حداکثر جرم سنسور بار - 10 کیلوگرم
اندازه میز ＞240mm×240mm
جرم معادل قطعات متحرک 8 کیلوگرم
پیچ رومیزی M5 (می توان آن را با توجه به الزامات سفارشی کرد)
ابعاد کلیL×W×H حدود 1200mm×300mm×300mm
وزن پلت فرم حدود 90 کیلوگرم
فشار عرضه گاز 0.4 تا 0.6 مگا پاسکال
حداکثر جریان گاز 10 لیتر در دقیقه
اعوجاج شکل موج در محدوده پاسخ فرکانس کاری، اعوجاج شکل موج شتاب مرکزی مزا بیش از 5٪ نیست.
نسبت ارتعاش جانبی در محدوده پاسخ فرکانس کاری، دامنه شتاب ارتعاش عرضی مرکز mesa بیشتر از 5٪ دامنه شتاب ارتعاش جهت اصلی ارتعاش نیست.
ثبات جدول ارتعاش به طور مداوم در نقطه فرکانس مرجع 16 هرتز با حداکثر دامنه شتاب به مدت 20 دقیقه می لرزد. در هر بازه 2 دقیقه ای، حداکثر تغییر در فرکانس بیش از 0.3٪ و حداکثر تغییر در دامنه شتاب بیش از 0.5٪ نیست.
سنسور شتاب استاندارد
حساسیت کمتر از 1000mV/g نباشد
محدوده پاسخ فرکانس DC-200Hz (±5%)
محدوده اندازه گیری 2 گرم
قطعنامه کمتر از 10 میکروگرم
غیر خطی بودن 0.1% FS
رمزگذار فوتوالکتریک همچنین می تواند با وضوح زیر 10 هرتز استفاده شود نه بیشتر از 10 نانومتر
سیستم کنترل ارتعاش و نرم افزار کالیبراسیون کنترل
کانال ها ≥4 کانال، هر کانال از A/D مستقل استفاده می کند
رقم 24 بیت
نرخ نمونه برداری هر کانال بیشتر از 20 هزار است
رابط تداخل سنج لیزری رابط تداخل سنج لیزری قابل گسترش با عملکرد انحراف
تمام سخت افزارها توسط نرم افزار هدایت می شوند و تست تمام پارامترهای سیستم کامل توسط برنامه کنترل می شود.
این می تواند سینوس گام و سینوس جارو، کالیبراسیون فرکانس دامنه، کالیبراسیون فرکانس فاز و کالیبراسیون خطی دامنه سنسور اندازه گیری شده را انجام دهد.
خطی دامنه، خطای فرکانس دامنه و خطای فاز سنسور قابل محاسبه است
گزارش تست تعریف شده توسط کاربر، تمام پارامترهای تست و نتایج محاسباتی را می توان در گزارش نمایش داد
الزامات محیط کاری سیستم
دمای محیط عملیاتی 5℃~+35℃
رطوبت نسبی 10% تا 85%
منبع تغذیه 220 ولت ± 10 ولت AC، 50 هرتز ± 1 هرتز، 3.5 کیلو وات
نیاز هوای فشرده بالاتر از 0.6 مگاپاسکال نیست
مقاومت زمین آزمایشگاهی (Ω) ≤4





سیستم کالیبراسیون لرزش فرکانس پایین

خیر نام قطعه شاخص فنی اصلی تعداد
1

تکان دهنده استاندارد فرکانس پایین و کنترل کننده فرکانس پایین

IM-LF01

با مقررات تأیید جدول ارتعاش استاندارد فرکانس متوسط ​​JJG 298-2005 (روش مقایسه ای)

1. محدوده فرکانس: 0.1 هرتز ~ 100 هرتز.

2. محدوده شتاب: ≥20 m/s2.

3، حداکثر بار جدول ارتعاش استاندارد: ≥10Kg.

4. درجه تحریف: ≤5٪.

5. نسبت حرکت جانبی: ≤10%;

6. پایداری شتاب: 0.1٪، ثبات فرکانس: 0.1٪.

 1
2

سنسور شتاب استاندارد

MSV-3001

1. حساسیت: ≥1000mV/g.

2. محدوده فرکانس: 0.1 هرتز ~ 200 هرتز

 1
3

سیستم کنترل لرزش (شامل نرم افزار)

NIM-DA01

1. تعداد کانال های کسب: ≥2.

2, بیت های AD: 24 بیت;

3، نرخ نمونه برداری: ≥50 کیلوهرتز.

4، محدوده اندازه گیری ولتاژ: ± 5 ولت.

5، خطای اندازه گیری ولتاژ: بهتر از 0.2٪؛

6، خطای اندازه گیری نسبت ولتاژ: بهتر از 0.1٪.

7، از جمله کالیبراسیون خودکار و دستی دو حالت.

8، می تواند به طور خودکار گزارش تولید کند.

 1
4

تقویت کننده تهویه مطبوع

YMC-8102

 1 کانال شارژ /IEPE/TEDS، پشتیبانی از تقویت و تهویه سیگنال سنسور شارژ، منبع تغذیه منبع جریان ثابت سنسور IEPE و تهویه سیگنال، تهویه سیگنال سنسور TEDS. پشتیبانی از یکپارچه سازی کانال، رابط RS-232 و ارتباطات PC، چندگانه را می توان آبشاری کرد، گواهینامه CE. 1 مجموعه
5 سیستم کمپرسور هوا تامین هوای فشرده 1 مجموعه
6 کامپیوتر پردازنده i7، حافظه 8 گرم، هارد دیسک 1T، شامل چندین پورت USB و اسلات PCI، دو پورت شبکه، از جمله درایو نوری 1 مجموعه
7 متراژ اولین بار اندازه گیری 1




مشخصه

 مولد ارتعاش فرکانس پایین منحصر به فرد برای حرکت هواپیما

 عملکرد دقیق و کارآمد کنترل صفر

 برنامه کاری بزرگ

 بدون توجه به جاذبه زمین رانش می کند

 کالیبراسیون انحراف نیز امکان پذیر است

 سیستم تجزیه و تحلیل سیگنال دینامیکی با دقت بالا 24 بیتی چند کاناله

 چندین حسگر را می توان به طور همزمان کالیبره کرد

 از فناوری کنترل دیجیتال منحصر به فرد استفاده می کند



شاخص فنی اصلی

 محدوده فرکانس: 0.01 ~ 100 هرتز (قابل گسترش)

 ضربه: 400 میلی متر (اختیاری 100 میلی متر ~ 2 متر)

 حداکثر شتاب: 20 متر بر ثانیه (قابل توسعه)

 درجه اعوجاج: < 5٪

 نسبت حرکت جانبی: < 10٪

 بار: > 10 کیلوگرم

 عدم قطعیت اندازه گیری: 2% (k=2)
