سیستم تشخیص نشت جوش جعبه خلاء فرآیند جوشکاری را ارتقا دهید

سیستم تشخیص نشت جوش جعبه خلاء

2. پارامتر فنی

1. معرفی محصول

تشخیص نشت جعبه خلاء یک روش رایج است، مانند تشخیص نشت جوش از جوش پایین مخزن و ظرف تحت فشار.اندازه هندسی جعبه خلاء در بازار تقریبا: عرض حدود 200 میلی متر، طول حدود 600 میلی متر، ارتفاع حدود 300 میلی متر و وزن حدود 5 تا 10 کیلوگرم است. روش استفاده این است که جعبه خلاء را در موضعی که باید تشخیص داده شود، قفل کنید.بازرس برای اعمال فشار خاصی بر جعبه خلاء خم می شود تا اطمینان حاصل شود که مهر بین لبه جعبه خلاء و شیء مورد آزمایش دست نخورده است.، و سپس پمپ خلاء داخل جعبه را خلاء می کند، زمانی که درجه خلاء در جعبه به مقدار فشار منفی مشخص شده در استاندارد برسد.شما می توانید بررسی کنید که آیا در موقعیت تشخیص داده شده از پنجره شفاف جعبه خلاء وجود داردبعد از اینکه تشخیص کامل شد، دریچه ورودی را باز کنید تا داخل جعبه را با هوا پر کنید. پس از فشار منفی در جعبه صفر است،بازرس می تواند جعبه خلاء را به موقعیت تشخیص بعدی برای تشخیص منتقل کند..

از آنجا که جعبه جعبه خلاء دارای وزن خاصی است، اگر تعداد جوش های آزمایش شده بزرگ است، مانند چند هزار متر جوش طول،بعد بازرسان هزار بار به پا می افتند، و حرکت جعبه خلاء برای مدت طولانی، بازرسان نیز مقدار زیادی از قدرت فیزیکی صرف می شود؛ با توجه به تکمیل یک تشخیص موقعیت، کارکنان تشخیص نیاز به انجام خم شدن،فشار، ایستادن، حرکت اقدامات مکرر، بنابراین آن را به تاخیر می اندازد زمان زیادی، بهره وری بسیار پایین است؛ علاوه بر این، اگر مهر و موم محکم نیست، بازرسان باید تلاش زیادی صرف،حتی زانو زدن برای فشار دادن روی جعبه خلاء، و گاهی اوقات از لباس های قدیمی یا پارچه های قدیمی که با آب و موارد دیگر لکه دار شده اند استفاده می کنند، جعبه برای اطمینان از مهر و موم احاطه شده است، که همچنین وقت گیر و کارگری است.

تشخیص نشت جوش های بزرگ فیله دشوارتر است. برای اطمینان از یک مهر و موم خوب بین جعبه خلاء و دیواره مخزن و پایین مخزن،بازرس باید یک نیروی بزرگ را بر روی جعبه خلاء در هر دو جهت عمودی و افقی اعمال کند.با این حال، از آنجا که بازرس با یک دیوار بلند روبرو است و موقعیت تشخیص در یک گوشه بسیار پایین است، بازرس در این موقعیت جعبه خلاء را نگه نمی دارد یا دست نمی زند.اونها رو خيلي قوي ميکنه، بنابراین زمان و تلاش زیادی برای بسته کردن لبه های اتاق هدر می رود.

برای حل مشکلات فوق، شرکت ما دو نوع جعبه تشخیص نشت جوشکاری را توسعه داده است، که تشخیص نشت جوشکاری پایین مخزن را آسان تر و کارآمدتر می کند.

2ویژگی های جعبه خلاء جوش مستقیم

1) پایین با یک چرخ پیاده نصب شده است و بهار بالای چرخ پیاده است.تضمین می شود که اسفنج مهر و موم در پایین جعبه خلاء حدود 10 میلی متر از زمین باشد.. پرسنل بازرسی می تواند به راحتی فشار جعبه خلاء به راه رفتن بدون خم کردن به بلند کردن و خم کردن به پایین و عملیات راحت و سریع به خم کردن به طور مستقیم با پاها

2) در تشخیص نشت، بازرس بر روی جعبه خلاء ایستاده است و به جاذبه خود بازرس تکیه می کند تا اسفنج مهر و موم را برای رسیدن به هدف مهر و موم تغییر شکل دهد.سرعت مهر و موم سریع است و کارایی بالا است، و فقط حدود 20 ثانیه طول می کشد تا تشخیص نشت در یک نقطه کامل شود

3) جعبه خلاء مجهز به یک میله کمکی است که می تواند برای فشار دادن جعبه خلاء به راه رفتن استفاده شود.همچنین بازو برای پرسنل بازرسی زمانی که آنها در جعبه خلاء ایستاده برای اطمینان از ایمنی پرسنل بازرسی؛ بازوپای همچنین مجهز به یک شیر ورودی هوا، و پرسنل تشخیص می تواند کار کاهش فشار جعبه خلاء واقعی را بدون نیاز به فلاپ کمر انجام دهد

4) اندازه گیری خلاء و دریچه ایمنی بر روی جعبه نصب شده است. هنگامی که خلاء به مقدار تنظیم شده می رسد، دریچه ایمنی برای نگه داشتن خلاء در جعبه خلاء در مقدار ثابت تنظیم شده پر می کند.به طوری که نیازی به خاموش کردن پمپ خلاء اغلب وجود ندارد، صرفه جویی در زمان و سرعت بازرسی.

5) با استفاده از جعبه خلاء، آشکارگر می تواند کار تشخیص نشت را فقط در حالت ایستاده انجام دهد، که شدت کار آشکارگر را به شدت کاهش می دهد.به خصوص شدت کار کمر

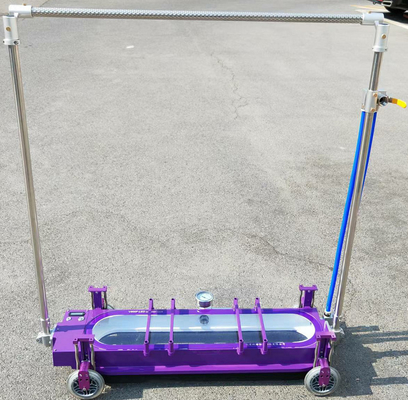

نمودار جوش مستقیم جعبه خلاءHV1800F LED

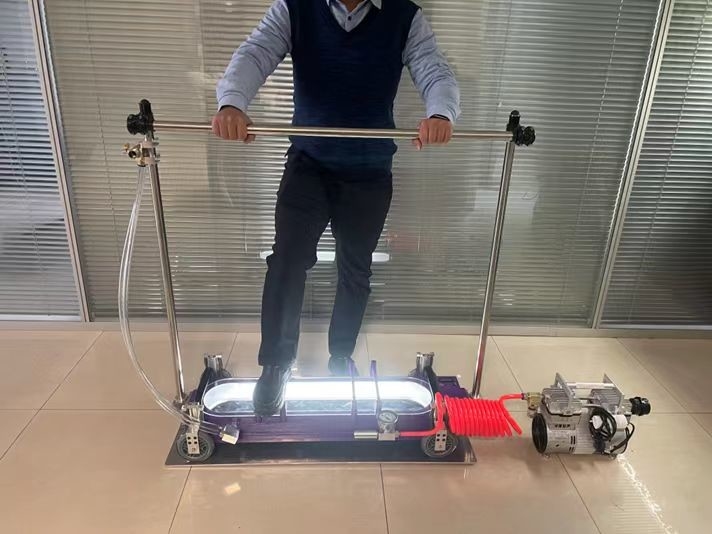

عکس واقعي از جعبه خلاء جوش مستقيمHV1800F LED

3ویژگی های جعبه خلاء جوش فیله

1) طرف مجهز به یک چرخ راه رفتن است، که می تواند جعبه خلاء را به راه رفتن فشار دهد.هر دو طرف ریل راهنما بر روی یک موتور میکرون فشار میله (طاقت تک موتور 19 کیلوگرم) و یک الکترومغناطیس (یک مکش 80 کیلوگرم) نصب شده است

2) هنگامی که انرژی داده می شود، به دیوار مخزن به عنوان یک نقطه ثابت برای اعمال نیروی جذب می شود، که معادل نصب یک انتهای موتور فشار در دیوار مخزن است.موتور میله فشار فشار جعبه خلاء به حرکت به سمت دیوار مخزن، بنابراین فشرده سازی اسفنج مهر و موم برای اطمینان از مهر و موم جعبه خلاء

3) با استفاده از جعبه خلاء، سرعت مهر و موم سریع است، بهره وری بالا است، و تشخیص نشت نقطه تنها حدود 20 ثانیه طول می کشد

4) همان جعبه خلاء جوش مستقیم، میله کمکی با یک شیر ورودی هوا نصب شده است، علاوه بر الکترومغناطیس و کلید کنترل موتور میله فشار،جعبه با یک دستگاه اندازه گیری خلاء و یک شیر ایمنی نصب شده است.هنگامی که درجه خلاء به مقدار تنظیم شده می رسد، شیر ایمنی شروع می شود، به طوری که درجه خلاء در جعبه خلاء در مقدار ثابت تنظیم شده حفظ می شود.به طوری که نیازی به خاموش کردن مکرر پمپ خلاء نیست، صرفه جویی در زمان و تسریع سرعت بازرسی

عکس واقعي از جعبه خلاءHC1400-LED

عکس واقعی جعبه جوش فیله موتور میله فشار و الکترومغناطیس

پمپ خلاء

3الزامات پارامترهای فنی:

3.1 جعبه خلاءHV1800F LEDبرای آزمایش جوش های پشت و پشت

3.1.1 درجه خلاء: حداقل 60kPa

3.1.2 طول تشخیص جوش: حداقل 800mm

3.1.3 انواع جوش ها را بررسی کنید: جوش های پشت و پشت در پایین مخزن

3.1.4 الزامات قطر مخزن: می تواند برای تمام قطر مخازن اعمال شود.

★3.1.5 حالت عملیات: پرسنل بازرسی می توانند کل عملیات را با ایستادن انجام دهند.

★3.1.6 سیستم روشنایی: سیستم روشنایی LED در جعبه خلاء

3.1.7 منبع برق سیستم روشنایی: باتری لیتیوم 3Wh داخلی، زمان تامین برق حداقل 16 ساعت است.

★3.1.8 چرخ متحرک: جعبه خلاء با 4 چرخ متحرک عرضه می شود، 4 چرخ متحرک با بهار را می توان بلند کرد، می تواند جعبه خلاء را به حرکت برساند.

★3.1.9 لوله کمکی: شیر فشار کمکی بر روی لوله کمکی نصب شده است و پرسنل شناسایی می توانند در حالت عادی شیر فشار کمکی را روشن کنند.

★3.1.10 مواد مهر و موم لبه، اسفنج با چگالي بالا

3.2 جعبه خلاءHC1400-LEDبرای آزمایش جوش های فیله

3.2.1 خلاء: حداقل 60kP

3.2.2 طول تشخیص جوش: حداقل 400mm

3.2.3 نوع جوش بازرسی: جوش فیله

3.2.4 قطر مخزن: ≥5m

★3.2.5 حالت عملیات: پرسنل بازرسی می توانند کل عملیات را با ایستادن انجام دهند.

★3.2.6 سیستم روشنایی: سیستم روشنایی LED در جعبه خلاء

3.2.7 منبع برق سیستم روشنایی: باتری لیتیوم 3Wh داخلی، زمان تامین برق حداقل 16 ساعت است.

★3.2.8 چرخ متحرک: جعبه خلاء با 2 چرخ متحرک عرضه می شود، 2 چرخ متحرک با بهار را می توان بلند کرد، می تواند جعبه خلاء را به حرکت برساند.

★3.2.9 لوله کمکی: شیر فشار کمکی بر روی لوله کمکی نصب شده است و پرسنل تشخیص می توانند شیر فشار کمکی را وقتی که به طور طبیعی ایستاده اند، روشن کنند.

★3.2.10 سایر توابع کمکی: دو الکترومغناطیس با 85 کیلوگرم نیروی مکش و دو موتور فشار با 19 کیلوگرم نیروی فشار در هر دو طرف جعبه خلاء نصب شده است.

★3.2.11 مواد مهر و موم لبه، اسفنج با چگالي بالا

3.3 پمپ خلاء

3.3.1 ولتاژ: 220V 50/60Hz

3.3.2 فشار طراحی: 92kPa

3.3.3 نوع پمپ: پمپ خلاء الکتریکی با فن

3.3.4 سرعت جریان: 200 لیتر/ دقیقه

3.3.5 وزن: حداکثر 10.5 کیلوگرم

3.3.6 قدرت: حداکثر 450 وات

3.3.7 سر و صدا ماشین: ≤58dB

4الزامات پیکربندی

4.1 پمپ خلاء: 1pc

4.2 جوش لبه و پشت جعبه خلاء: 1 مجموعه

4.3 جعبه جوش فیله: 1 مجموعه

4.4 لوله هوای نرم: 1 مجموعه

4.5 باتری منبع برق پمپ خلاء: 1pc

4.6 کتابچه راهنما: 1 نسخه

4.7 جعبه حمل: 3تا
