چدن بر روی مس لایه گالوانیزه چند منظوره پوشش ضخامت گج

آبکاری قلع بر روی لایه گالوانیزه مس ضخامت ضخامت ضخامت ضخامت

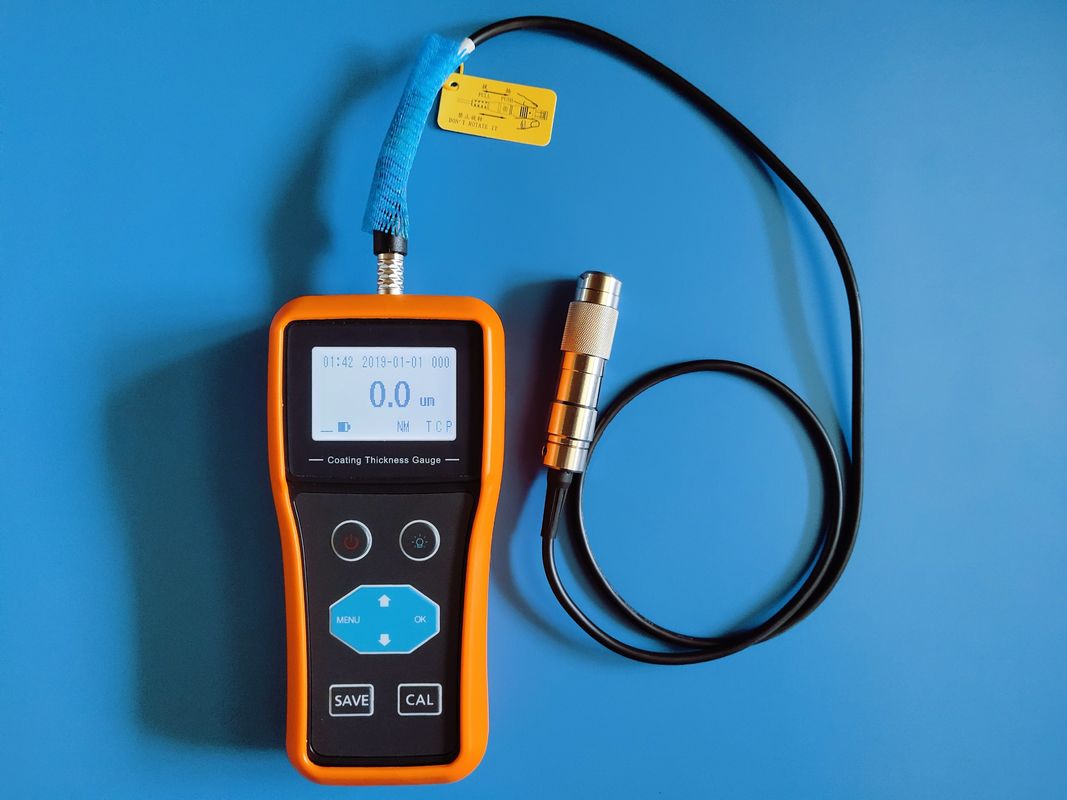

TG-6105 یک سنجش با ضخامت پوشش قابل حمل با جریان مغناطیسی و گرداب است ، می تواند به سرعت ، بدون آسیب ، دقت برای اندازه گیری بسترهای فلزی مغناطیسی (مانند فولاد ، آهن ، آلیاژ و فولاد مغناطیسی سخت و غیره) را بر روی ضخامت پوشش مغناطیسی (مانند روی ، آلومینیوم ، کرومیوم ، مس ، لاستیکی ، رنگ و غیره) و غیرقانونی Melepnetic Melepnetic Matelet Mate و غیره) بر روی ضخامت لایه رسانا (مانند لاستیک ، رنگ ، پلاستیک ، فیلم اکسیداسیون آندی و غیره)

NM: نوع کاوشگر ، T: آبکاری قلع بر روی مس ، C: جبران دمای زمان واقعی ، P: اندازه گیری واحد

برنامه:

می توان در آزمایشگاه نیز مورد استفاده قرار گرفت ، همچنین می تواند در سایت مهندسی مورد استفاده قرار گیرد ، به طور گسترده ای در تولید ، صنعت پردازش فلز ، صنعت شیمیایی ، بازرسی کالاها و سایر زمینه های آزمایش مورد استفاده قرار می گیرد ، ابزار حرفه ای حفاظت از مواد است.

استاندارد:

• GB/T 4956 - 2003 اندازه گیری ضخامت پوشش پوشش های غیر مغناطیسی روی بسترهای مغناطیسی - روش مغناطیسی
• GB/T 4957 - 2003 اندازه گیری ضخامت پوشش پوشش های غیرقانونی بر روی فلزات ماتریس غیر مغناطیسی با روش فعلی EDDY
• JJG 818 - 2018 ابزار اندازه گیری ضخامت پوشش از نوع جریان مغناطیسی و ادی
• JB/T 8393 - 1996 ابزار اندازه گیری ضخامت پوشش از نوع جریان مغناطیسی و گرداب
• GB/T 15675-2008 Electrogalvanizing مداوم ، صفحه فولادی روکش شده با آلیاژ روی روی
• GB/T 2518-2008 ورق فولادی گالوانیزه گرم گرم و نوار فولادی مداوم

ویژگی:

• اتخاذ تراشه نمونه برداری با دقت بالا و مدل کالیبراسیون ویژه ، با فناوری پیشرفته جبران دما در زمان واقعی ، می تواند به طیف کاملی از اندازه گیری دقیق برسد و می تواند ضخامت لایه برقی فوق العاده نازک و لایه اکسید را زیر 20um اندازه گیری کند
• می توان در همان زمان ضخامت لایه گالوانیزه و وزن واحد اندازه گیری کرد (نسخه گرم)
• از انواع مشخصات کاوشگر پشتیبانی می کند ، کاوشگر می تواند با ابزار اصلی پس از سایش دوباره هماهنگ شود و به طور موثری عمر سرویس پروب را طولانی کند
• دارای اندازه گیری تک نقطه ای با دقت بالا ، اندازه گیری اسکن ، اندازه گیری وزن واحد (نسخه گرم وزن TG-6105P) ، اندازه گیری اختلاف ، اندازه گیری متوسط ​​و سایر حالت های اندازه گیری
• دارای کالیبراسیون نقطه صفر ، کالیبراسیون یک نقطه ، کالیبراسیون دو نقطه و توابع اصلی کالیبراسیون ، می تواند به طور خودکار خطای سیستم را اصلاح کند
• عملکرد ذخیره داده ها را دارد و می توان برای تجزیه و تحلیل آماری به داده های ذخیره شده گروه بندی شد
• می تواند محدوده بالایی و پایین مقدار ضخامت را تنظیم کند ، فراتر از محدوده زنگ هشدار اتوماتیک
• با عملکرد سریع حالت اتصال ، درک بصری حالت اندازه گیری
• اطلاعات غنی ، از جمله مقدار ضخامت ، وضعیت اتصال ، اطلاعات مقدار الکتریکی ، زمان آزمایش ، حالت ذخیره سازی و غیره را نشان می دهد
• ماژول بلوتوث داخلی (نسخه بلوتوث اختیاری) و رابط مینی USB ، چاپگر بلوتوث اختیاری ، و می تواند با رایانه های شخصی یا دستگاه های ترمینال هوشمند برای انتقال داده های سیمی و بی سیم ارتباط برقرار کند
• از اندازه گیری آنلاین در زمان واقعی ، کنترل دستورالعمل (نسخه دستورالعمل) پشتیبانی می کند ، می توان نرم افزار میزبان را به روز کرد
• می تواند مجهز به رابط ارتباطی RS232 ، RS485 ، اختیاری برای مدل خط باشد
• می توان ماژول اندازه گیری ضخامت و سنسور اندازه گیری ضخامت را سفارشی سازی کرد

پارامترهای فنی:

راهنمای پروب سری TG-6105

نوع کاوشگر		کاوشگر (القاء مغناطیسی)						n پروب(جریان ادی)
استفاده		پوشش غیر مغناطیسی روی بستر فلزی مغناطیسی						روکش غیر رسانا روی بستر فلزی غیر مغناطیسی
نوع کاوشگر		FM	fl	FX	فوت	fs	فحش	NM	NL
دامنه اندازه گیری (میکرومتر)		0 ~ 1500	3000 ~ 0	10000 0 ~	0 ~ 1500	500 ~ 500	3000 ~ 0	0 ~ 1500	3000 ~ 0
اندازه گیری دقت (میکرومتر)	کالیبراسیون اساسی	± (0.5+1 ٪ ساعت)	± (1+2 ٪ ساعت)	± (1+3 ٪ ساعت)	± (1+1 ٪ ساعت)	± (0.5+1 ٪ ساعت)	± (1+2 ٪ ساعت)	± (0.5+1 ٪ ساعت)	± (1+2 ٪ ساعت)
	کالیبراسیون نقطه صفر	± (1+2 ٪ ساعت)	± (1+3 ٪ ساعت)	± (2+5 ٪ ساعت)	± (1+2 ٪ ساعت)	± (1+2 ٪ ساعت)	± (1+3 ٪ ساعت)	± (1+2 ٪ ساعت)	± (1+3 ٪ ساعت)
حداقل شعاع انحنای		محدب 1.5 میلی متر	محدب 1.5 میلی متر	محدب 10 میلی متر	محدب 1.5 میلی متر	محدب 1 میلی متر	محدب 1.5 میلی متر	محدب 3 میلی متر	محدب 6 میلی متر
حداقل شعاع منطقه		φ7mm	φ7mm	φ40mm	φ7 میلی متر	φ3mm	φ7mm	φ5mm	φ7mm
ضخامت بحرانی صفحه		0.5 میلی متر	0.5 میلی متر	2 میلی متر	0.5 میلی متر	0.2 میلی متر	0.5 میلی متر	0.3 میلی متر	1 میلی متر
دما (درجه سانتیگراد)		50 ~ 50	50 ~ 50	50 ~ 50	50 ~ 50	50 ~ 50	300 ~ 300	50 ~ 50	50 ~ 50
جهت سنجی
دامنه مشترک کاربرد		کاوشگر استاندارد   لایه رنگ روکش معمولی و غیره	لایه رنگ پروب ضخیم تر ، پوشش اسپری و غیره	لایه ضد خوردگی پروب بسیار ضخامت ،   لایه محافظت از آتش و غیره	ناحیه باریک داخل لوله با کاوشگر زاویه ای راست	کاوشگر کوچک ، قطعه کار کوچک ، بست و غیره	پروب دمای بالا می تواند در برابر دمای بالا 300 مقاومت کند	لایه اکسید پروب استاندارد ، پوشش اسپری ،   قلع اندود شده مس ، کروم اندود شده	پوشش پروب ضخیم تر ، پوشش رنگ و غیره

راهنمای مدل سری TG-6105

توجه: RS232/485 و سایر درگاه های ارتباطی اختیاری برای مدل On Line
