HPA-22T1 سیستم تصویربرداری فوق صوتی در زمان واقعی

HPA-22T1 سیستم تصویربرداری فوق صوتی در زمان واقعی

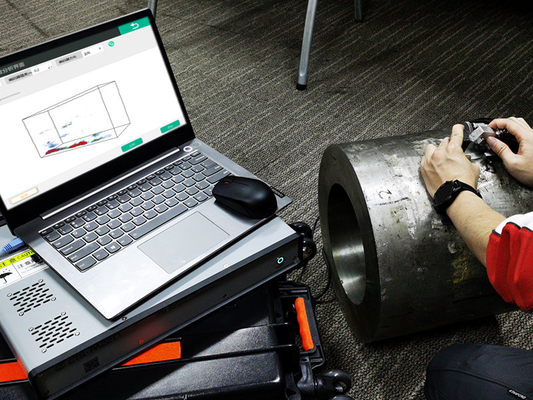

HPA-22T1 یک سیستم تشخیص تصویربرداری فوق صوتی سریع است که به طور مستقل توسط شرکت ما توسعه یافته است. The system collects FMC data in real time and uses high-speed hardware imaging technology based on the signal processing chip to achieve high-precision real-time phased array 2D / 3D total focusing (TFM) imaging detection of metal and non-metal materials.

پلتفرم متا داده های رادیویی صنعتی که می تواند داده های اصلی کامل را به طور مستقیم از طریق کامپیوتر پردازش کند.

مشخصات:

ویژگی ها:

• مدل الگوریتم بازسازی تمرکز کل (TFM)
  According to the reconstruction algorithm model of total focusing (TFM) the high-speed hardware imaging technology based on the signal processing chip is used to calculate the results of the total focusing (TFM) image in real time and the image update rate can reach 50fps.
• ۶۴ کانال سخت افزاری کاملا موازی
  با 64 کانال سخت افزاری کاملا موازی، می تواند تا 4096 داده FMC از امواج نوع A را در زمان واقعی با عمق نمونه گیری 2 متر جمع آوری کند.
• تشخیص تصویربرداری با تمرکز کامل در زمان واقعی (TFM)
  پشتیبانی از تشخیص تصویربرداری سریع از مواد کامپوزیت هوافضا آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات آهن آلات
• تصویربرداری اسکن سریع
  بر اساس تمرکز کل دو بعدی (TFM) در ترکیب با موقعیت دهی کدرساز، تصویربرداری سریع اسکن C می تواند برای مواد شناسایی شده تحقق یابد.
• ماژول فوکوس کل موج متقاطع سه بعدی (TFM)
  بر اساس سُند دو بعدی آرایه و کج های مربوطه، تشخیص در زمان واقعی منطقه جوش می تواند به شکل یک نمایش گرافیکی سه بعدی استریوسکوپی انجام شود.3D-TFM در ترکیب با رمزگذاری می تواند یک تصویر تشخیص 4D بصری و شفاف از منطقه جوش را تشکیل دهد.
• حالت های چندگانه 3D-TFM
  انواع راه حل های TFM برای جوش و جعل جوش؛ یک جایگزین ایده آل برای بازرسی RT از جوش های فولاد ضد زنگ آستنیتیک متوسط و ضخیم دیواره.
• تشخیص 4D در زمان واقعی
  3D-TFM با کدگذاری ترکیب می شود تا تصویر تشخیص 4D در زمان واقعی را تشکیل دهد و سرعت اسکن تا 100 میلی متر در ثانیه است.
• تشخیص TFM قطعه کار ویژه
  For different workpieces to be inspected the self defined total focusing model can realize the effective TFM detection of various special materials such as plexiglass spherical shells ceramics and other workpieces.
• ذخیره سازی داده های اصلی و تولید گزارش
  این سیستم عملکردهایی مانند ذخیره داده های ماتریس کامل اصلی و ذخیره نتایج آزمایش، تجزیه و تحلیل کمی محل نقص و غیره را فراهم می کند.می تواند گزارش های آزمایش را مطابق با فرمت گزارش مورد نیاز کاربران ارائه دهد..
