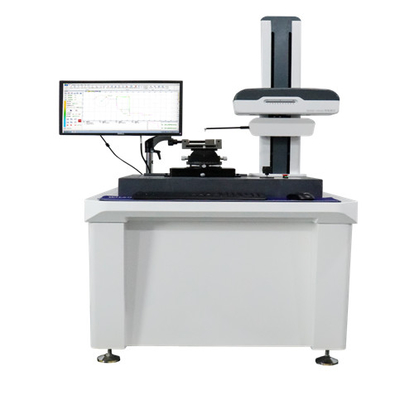

SRT-680G تست کننده خشکی و کنتور
اصول اندازه گیری
● مختصات کارتیزیان، تماس های قلم.
● ریل راهنمای شناور هوا با دقت بالا به عنوان داده اندازه گیری مختصات X برای تضمین دقت حرکت خطی در جهت X
● سنسور دیجیتال با دقت بالا برای گرفتن سیگنال مختص Z برای اندازه گیری مشخصات قطعات مکانیکی دقیق مختلف
● برنامه اندازه گیری مبتنی بر کامپیوتر و پنجره برای پردازش داده های اندازه گیری، آسان برای چاپ و فایل
عملکرد اصلی
ابعاد: شامل فاصله افقی، فاصله عمودی، فاصله خطی، شعاع و قطر است
زاویه: زاویه افقی، زاویه عمودی، زاویه متقاطع
تحمل موقعیت: شامل موازی و عمودی است
تحمل شکل: شامل خط مستقیم، تاج، پروفایل قوس دایره ای است
تولید کمکی: شامل نقطه کمکی، خط کمکی، دایره کمکی است
خشکی: Ra,Rq,Rz(Ry),Rz(DIN),R3z,Rz(jis),Rp,Rv,Rt,Rsk,Rsm,Rc,Rpm,RkuRdq,Roc,Mr1,Mr2,Rpk,Rvk,Rk,Rdc,A1,A2,R,Rx,AR,Rcp,Rmax,Rz-ISOو غیره
موج:wt,wa,wp,wv,wq,wc,wku,wsk,w,wx,wz,wsm,wdc,wte,wmr,Aw,c ((wmr) wmr ((c),wdq و غیره
شکل اصلی Pt Pa Pp Pv Pq Pc Pku Psk Pdq/p△q Psm Pdc Pmr(c) Pz Pmr C(pmr) و غیره
پارامترهای اصلی
| ماده | پارامتر | قطعنامه |
محدوده اندازه گیری دقت اندازه گیری | محور X | 200 میلی متر | 0.1μm |
| راست بودن | 0.6μm / 100mm | ...بله... |
| حسگر Z1 ((مجموعه) | 40mm ((همگام سازی محدوده خشکی) | 0.05μm |
| Z ارتفاع | ۵۵۰ میلی متر | کالم |
| حداقل سوراخ داخلی | 30mm (یک قطر داخلی کوچکتر می تواند با استفاده از یک سوزن اندازه گیری کوچکتر اندازه گیری شود) | .... |
| دقت خطی | ≤±(1+I0.12HI) μm | -... |
| قوس | ≤(1.2+R/8) | 2mm |
زاویه | ≤±1′ | بلوک زاویه 60°،90° طول نمونه گیری گوشه:5mm |
| خشکی | مقدار باقیمانده سر و صدا | ≤0.005μm | λc:0.08mm، سرعت تست 0.1mm/s، اندازه گیری کریستال های صاف |
| حسگر Z1 ((مجموعه) | محدوده موثر±3mm | خشکی سطح منحنی می تواند اندازه گیری شود |
| تکرار پذیری اندازه گیری خشکی | 1δ≤2nm | Ra 0.35-0.5μm بلوک کالیبراسیون موج مربع |
| خطای نشان دادن | ±5٪ | استاندارد ملی |
| ثبات شاخص | ≤±7% | استاندارد ملی |
| اندازه گیری تکرار پذیری | ±3٪ | استاندارد ملی |
| قطعنامه | 0.1μm | .... |
| سنسور | نوع | سنسور شبکه دیجیتال | .... |
| قطعنامه | 0.05μm | ------- |
| طول ارزیابی | λc×3،4,5,6,7 | -------- |
| طول موج قطع | 0.025,0.08,0.25,0.8,2.58 میلی متر | .... |
| توانایی صعود | 77° ((بالا) ، 88° ((پایین) | ------- |
| اندازه، سرعت | 0.02mm تا 4.0mm/s | .... |
| اندازه گیری | حرکت سنسور | ...بله... |
| XZ1Z | کنترل الکتریکی سه محوری | می تونه توسط کنترل کننده نرم افزار کنترل بشه |
| قدرت | AC 220V ± 10% 50Hz | ------- |
| شرایط محیط زیست | (RH):<85% 20°C±2°C,2°C/h ،RMS≤50Hz 2.5μm/s ، RMS>50Hz 5.0μm/s |
پیکربندی اصلی
رابط نرم افزار

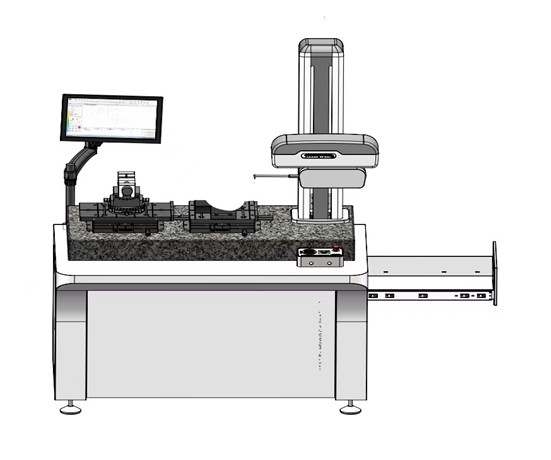

اندازه تجهیزات
| (محصول) | (پاک کردن) | (Wt.kg) | (CBM m3) |
| Lx | لائی | Lz | Wt ((kg) | Lx | لائی | Lz | Wt ((kg) |
| 1400 | 725 | 1740 | 270 | 960 | 960 | 1950 | 50 | 300 | 0.88 |
الزامات استفاده
قدرت: AC 220V ± 10% 50Hz
شرایط محیط زیست: ((T): 10 ≈ 30 °C, ((RH): < 85%، هیچ لرزش آشکار، زمین گیری مستقل
آزمایش عکس های مرجع
