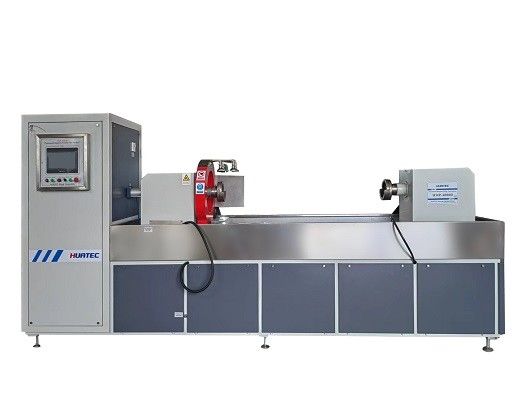

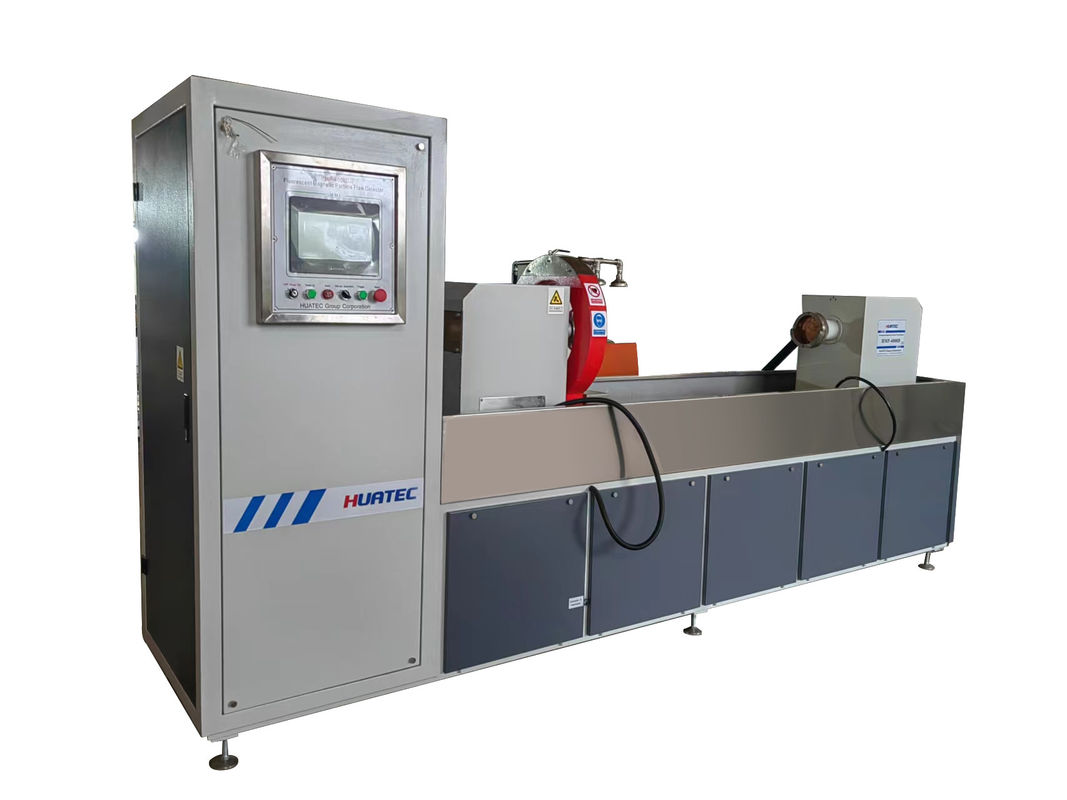

HMP-4000D دستگاه تشخیص نقص ذرات مغناطیسی با دقت بالا

HMP-4000D آشکارساز عیب ذرات مغناطیسی با دقت بالا

1. شرح اجزای دستگاه

1.1 اطلاعات کلی دستگاه

این تجهیز یک دستگاه منفرد با بارگیری و تخلیه دستی است. دستگاه از گیره میله‌ای و فناوری مغناطیس‌سازی ترکیبی استفاده می‌کند. الکترود سمت راست به صورت پنوماتیک گیره می‌شود، با کورس گیره 0-50 میلی‌متر، مغناطیس‌زدایی خودکار با تضعیف، اسپری خودکار، بازیابی، همزن و فیلتراسیون سوسپانسیون مغناطیسی. قطعه آزمایشی نوع A 2# (30/100) با حساسیت مغناطیسی به وضوح نمایش داده می‌شود.

اجزای اصلی تجهیز عبارتند از: سیستم گیره، سیستم منبع تغذیه مغناطیس‌سازی، سیستم کنترل الکتریکی، سیستم بازیابی همزن و فیلتراسیون اسپری سوسپانسیون مغناطیسی، نور سیاه، اتاق تاریک، سیستم مغناطیس‌زدایی و غیره.

1.2 سیستم گیره:

1.2.1، مکانیزم گیره افقی طراحی شده دستگاه، با کورس گیره 0-1500 میلی‌متر، می‌تواند نیازهای بازرسی قطعات با طول 1500 میلی‌متر و قطر خارجی تا 250 میلی‌متر را برآورده کند. کویل‌های مغناطیس‌سازی طولی دو عدد هستند، یکی در هر طرف، که به ترتیب توسط سیلندر هدایت می‌شوند و می‌توانند برای افزایش اثر مغناطیس‌سازی قطعات با محور بلند حرکت کنند.

1.2.2. دستگاه از روش میله‌ای مخصوص برای مغناطیس‌سازی محیطی قطعه کار از طریق روش میله‌ای استفاده می‌کند و انواع ترک‌های ریز شعاعی که ممکن است در سطوح داخلی و خارجی وجود داشته باشند را بررسی می‌کند؛ مغناطیس‌سازی طولی قطعه کار با روش کویل انجام می‌شود و انواع ترک‌های ریز حلقوی که ممکن است در سطح قطعه کار وجود داشته باشند بررسی می‌شوند.

1.2.3، به منظور اطمینان از موقعیت‌یابی دقیق قطعه کار برای برآورده کردن الزامات گیره دستگاه. دستگاه با یک دستگاه تنظیم ارتفاع مرکزی طراحی شده است.

1.2.4، مغناطیس‌سازی محیطی و طولی می‌تواند به طور جداگانه انجام شود، به ترتیب برای بررسی انواع ترک‌های عرضی و طولی که ممکن است در سطوح داخلی و خارجی قطعه کار وجود داشته باشند؛ مغناطیس‌سازی ترکیبی (همزمان) قطعه کار نیز می‌تواند همزمان انجام شود و انواع عیوب ظریف که ممکن است در سطوح داخلی و خارجی قطعه کار وجود داشته باشند را در یک مرحله به طور جامع بررسی کرد.

1.2.5، یک سکوی کار در جلوی میز کار طراحی شده است که برای عملیات بارگیری و تخلیه راحت است.

1.3 سیستم کنترل منبع تغذیه مغناطیس‌سازی:

دستگاه از حالت مغناطیس‌سازی AC استفاده می‌کند، دو مجموعه منبع تغذیه مغناطیس‌سازی مستقل در جهت‌های محیطی و طولی، و دو ترانسفورماتور اصلی به ترتیب جریان مغناطیس‌سازی را تامین می‌کنند. از فناوری مبدل ماژول کنترل شده برای کنترل اندازه جریان مدار استفاده می‌شود و ولتاژ ایزوله به الکترود و کویل یوغ ارسال می‌شود. اندازه جریان به طور مداوم قابل تنظیم است و ابزار مربوطه برای نشان دادن تنظیم شده است تا اطمینان حاصل شود که قطعه کار شدت مغناطیس‌سازی مشخص شده را دریافت می‌کند. با عملکرد کنترل فاز قطع برق، برای حفظ مغناطیس باقی‌مانده پایدار، می‌توان از تشخیص عیب به روش مغناطیس باقی‌مانده استفاده کرد.

1.4 سیستم کنترل الکتریکی (صفحه لمسی اختیاری است، موارد زیر شامل شماره * مربوط به انتخاب صفحه لمسی است):

1) سیستم کنترل الکتریکی توسط PLC کنترل می‌شود، شامل ماژول کنترل و دستگاه حفاظت آن، دستگاه تریگر تنظیم جریان، آمپرمتر، دکمه کنترل و چراغ نشانگر، موتور، سیلندر، کوپلینگ دوگانه، شیر برقی، کلید هوا، رله میانی و سایر دستگاه‌های کنترلی.

2) همانطور که توسط طرفین از طریق مذاکره تأیید شده است، دستگاه از طراحی یکپارچه الکترومکانیکی استفاده می‌کند و جعبه کنترل توزیع برق در پشت دستگاه قرار دارد. عملیات خاموش کردن برق اصلی بر روی سطح کابینت انجام می‌شود، درب کابینت با قفل درب، جلوگیری از گرد و غبار، فیلتراسیون، سیستم خنک کننده هوا و غیره مجهز شده است. تامین کننده باید ایمنی الکتریکی و نگهداری یکپارچگی مکانیکی و الکتریکی را تضمین کند.

3) علاوه بر عملکرد خودکار، دستگاه مجهز به کلیدهای عملکرد دستی برای عملکردهای مختلف است که می‌توانند به صورت دستی انجام شوند: گیره قطعه کار (پنوماتیک)، اسپری، مغناطیس‌سازی، شل کردن قطعه کار (پنوماتیک) و سایر اقدامات.

4) بردهای مدار محیطی و طولی قابل استفاده جهانی هستند.

5) زمان مغناطیس‌سازی و فاصله مغناطیس‌سازی قابل تنظیم هستند.

6) مجهز به سوئیچ پدال، شروع برنامه خودکار را می‌توان با دکمه "شروع خودکار" یا سوئیچ پدال کنترل کرد.

7) پوسته دستگاه به طور قابل اعتماد زمین شده است و مقاومت عایق کل دستگاه ≥2MΩ است.

8) دستگاه دارای عملکرد حفاظت و هشدار امنیتی کامل است.

*9) با استفاده از صفحه لمسی برای تنظیم جریان از پیش تعیین شده، می‌توانید جریان را از پیش تعیین کنید، جریان را به طور خودکار ردیابی کنید، مقدار خطا بیش از 5% نیست.

*10) هشدار خودکار و نمایش هشدار هنگام غیرعادی بودن یا قطع بودن جریان.

*11) با عملکرد ذخیره سازی فرآیند مغناطیس‌سازی 30 گروه، محیطی و طولی را می‌توان به طور جداگانه ذخیره کرد.

12) از قطعات PLC مشترک Omron، ST ایتالیایی، STM یا برند معروف داخلی Chint برای اطمینان از کیفیت کل دستگاه استفاده می‌شود.

*13) با عملکرد مجوز رمز عبور اپراتور، برای اطمینان از اینکه پرسنل بدون مجوز مربوطه نمی‌توانند دستگاه را اصلاح یا کار کنند.

1.5 سیستم بازیابی همزن و فیلتراسیون اسپری سوسپانسیون مغناطیسی:

1) سیستم بازیابی همزن و فیلتراسیون اسپری سوسپانسیون مغناطیسی عمدتاً از: مخزن جمع آوری مایع، مخزن ذخیره مایع، پمپ اسپری، پمپ همزن، صفحه فیلتر، لوله کشی و غیره تشکیل شده است.

2) سوسپانسیون مغناطیسی در مخزن ذخیره مایع نگهداری می‌شود؛ مجهز به دستگاه فیلتر برای اطمینان از عدم انسداد اسپری پس از اسپری. دستگاه فیلتر باید در عمق سوسپانسیون مغناطیسی قرار گیرد تا از گرفتگی دستگاه فیلتر و آسیب به پمپ اسپری جلوگیری شود. یک دستگاه همزن خودکار در جعبه ذخیره مایع ارائه شده است.

3) سوسپانسیون مغناطیسی توسط چندین نازل به طور همزمان اسپری می‌شود تا اطمینان حاصل شود که قطعه کار به طور کامل مرطوب می‌شود.

4) شیرهای چک در خط لوله اسپری سوسپانسیون مغناطیسی طراحی شده‌اند تا از تشکیل حباب ناشی از برگشت سوسپانسیون مغناطیسی جلوگیری شود.

5) هر سر اسپری سوسپانسیون مغناطیسی باید به راحتی باز و بسته شود و موقعیت اسپری، اندازه جریان و فشار قابل تنظیم باشد.

6) یک تفنگ اسپری دستی در جلوی دستگاه مجهز شده است.

7) سوسپانسیون مغناطیسی نباید به خارج از تجهیزات اسپری یا نشت کند.

1.6 نور سیاه:

1.6.1، دستگاه فلورسنت از نور سیاه LED با شدت بالا DG-6K استفاده می‌کند.

1.6.2. در جلوی ایستگاه مغناطیس‌سازی در بالای اتاق تاریک ثابت و آویزان شده است تا چرخش و مشاهده قطعات را که توسط یدک‌کش پس از اتمام مغناطیس‌سازی قطعه کار هدایت می‌شوند، تسهیل کند.

1.6.3، شدت نور فرابنفش: شدت نور کمتر از 6000 uw/cm2 نباشد، عمر مفید آن کمتر از 10000 ساعت باشد.

1.6.4، می‌تواند قطعات 1000 میلی‌متری را به طور کامل پوشش دهد.

1.7 اتاق تاریک (سیستم روشنایی و تهویه)

1) سمت چپ، راست، بالا و پشت اتاق تاریک با صفحات فولادی با کیفیت بالا مطابق با اندازه تخت بسته شده‌اند و همزمان، برای تسهیل نگهداری، نوع درب محافظ قابل باز و بسته شدن است؛ قسمت جلو 650 میلی‌متر امتداد یافته و از پرده ضد نور برای مسدود کردن نور استفاده می‌کند. پرده ضد نور از پرده ضد نور سیاه با کیفیت بالا استفاده می‌کند.

2) سیستم روشنایی لامپ فلورسنت است که در داخل بالای اتاق تاریک ثابت شده است تا روشنایی کار را تامین کند.

3) نصب یک فن تهویه در اتاق تاریک برای اطمینان از گردش هوا بدون تأثیر بر پوشش نور خارجی.

4) اتاق تاریک از عملیات اسپری استفاده می‌کند و کل اتاق تاریک دارای ساختار فشرده و ظاهر زیبا است.

1.8 سیستم مغناطیس‌زدایی خودکار:

سیستم مغناطیس‌زدایی در موقعیت اصلی مغناطیس‌سازی، مغناطیس‌زدایی با تضعیف است و مغناطیس باقی‌مانده بیش از 0.2 میلی‌تسلا نیست.

1.9 سایر موارد

1) عرضه تصادفی: جزئیات را در محدوده عرضه ببینید.

2) طراحی و ساخت تجهیزات باید مطابق با استاندارد JB/T8290-2011 "دستگاه تشخیص عیب ذرات مغناطیسی" باشد و شرایط فنی تشخیص عیب ذرات مغناطیسی را برآورده کند.

2. لوازم جانبی

3. پارامترهای فنی اصلی تجهیز

# جریان مغناطیس‌سازی محیطی: AC 0-4000 آمپر قابل تنظیم مداوم با کنترل فاز قطع برق

# پتانسیل مغناطیس‌سازی طولی: AC 0- (3000A*6T) 18000AT قابل تنظیم مداوم با کنترل فاز قطع برق

# اثر مغناطیس‌زدایی: مغناطیس‌زدایی تضعیفی AC، مغناطیس باقی‌مانده ≤0.2 میلی‌تسلا

# حالت مغناطیس‌سازی: مغناطیس‌سازی محیطی، مغناطیس‌سازی طولی، مغناطیس‌سازی ترکیبی محیطی-طولی؛ نرخ خطای جریان طولی ≤±5%; پارامترهای کویل: 2*3T, قطر داخلی 350 میلی‌متر;

# حساسیت: طبق مشخصات فرآیند JB/6065-92 "استاندارد فیلم تست دستگاه تشخیص عیب ذرات مغناطیسی"، فیلم تست حساسیت نوع A 2# (30/100) به صورت دایره کامل و متقاطع به وضوح قابل نمایش است.

# کورس گیره: 0 میلی‌متر - 1500 میلی‌متر

 # ابعاد: 3900 میلی‌متر × 1590 میلی‌متر × 2200 میلی‌متر

ظاهر و رنگ رنگ‌آمیزی تجهیز

رنگ رنگ‌آمیزی خارجی: RAL7035، قطعات خریداری شده مجاز به حفظ رنگ اصلی هستند.
