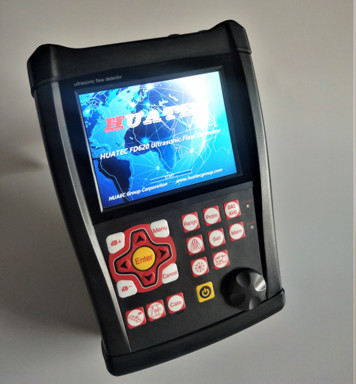

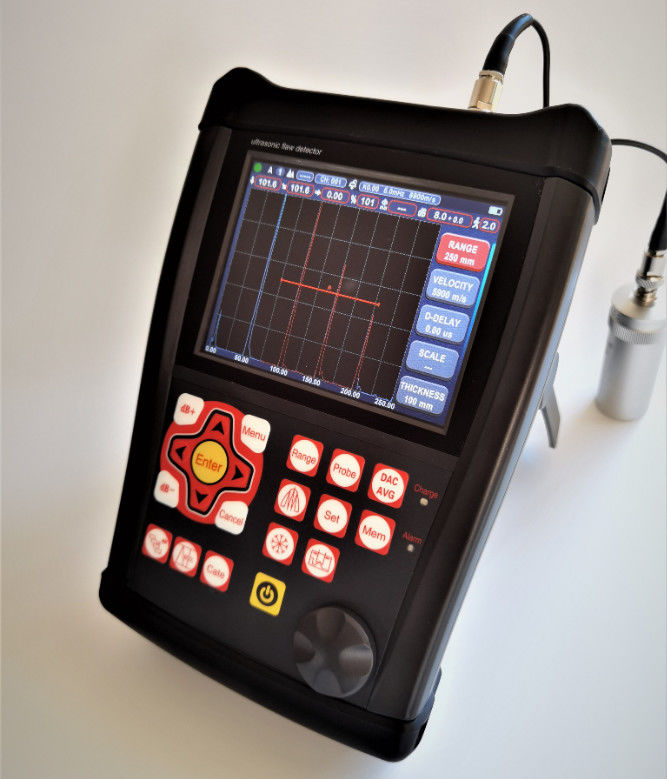

FD630 دستگاه تشخیص عیب فوق صوتی با کارایی بالا

مشخصات فنی

محدوده: 0-15000 میلی‌متر، با سرعت فولاد

سرعت مواد: 100 تا 20000 متر بر ثانیه

فرکانس تکرار پالس: 10-10000 هرتز

محدوده دینامیکی: ≥38dB

خطی بودن: افقی: +/-0.2٪ FSW، عمودی: 0.25٪ FSH، دقت تقویت‌کننده +/-1 دسی‌بل.

قدرت تفکیک: >40dB (5P14)

حساسیت باقی‌مانده: >66dB

رد (سرکوب): 0 تا 80٪ ارتفاع کامل صفحه

500 تنظیم مستقل، هر معیاری را می‌توان آزادانه وارد کرد، ما می‌توانیم در صحنه بدون بلوک تست کار کنیم؛

حافظه بزرگ 1000 نمودار A

حالت‌های تست: پالس اکو، دو المان و انتقال از طریق

انواع پروب: مستقیم تک، زاویه‌دار تک، مستقیم دوگانه، زاویه‌دار دوگانه

مانیتورهای گیت: دو گیت مستقل قابل کنترل در کل محدوده جاروب

واحدها: اینچ یا میلی‌متر

الزامات برق: برق متناوب 100-240 ولت، 50-60 هرتز

تاخیر نمایش: -20 تا 3400 میکروثانیه

تاخیر پروب/افست صفر: 0 تا 99.99 میکروثانیه

بسته باتری لیتیوم یونی قابل شارژ داخلی با ولتاژ 7.2 ولت و 8000 میلی‌آمپر ساعت

15 ساعت زمان کارکرد اسمی بسته به روشنایی صفحه نمایش

4 ساعت زمان شارژ معمولی

H×W×D(mm): 260×175×60 (mm)

وزن: 1.2 کیلوگرم

دمای کارکرد: -10 درجه سانتیگراد تا 50 درجه سانتیگراد

دمای ذخیره‌سازی: -30 درجه سانتیگراد تا 50 درجه سانتیگراد

انرژی پالس: 200 ولت، 300 ولت، 400 ولت، 500 ولت قابل انتخاب

یکسو سازی: نیم موج مثبت، نیم موج منفی، موج کامل، سیستم RF

پهنای باند (عبور باند تقویت‌کننده): 0.1 تا 300 مگاهرتز

مانیتورهای گیت: دو گیت مستقل قابل کنترل در کل محدوده جاروب

حساسیت: حداکثر 120 دسی‌بل با وضوح قابل انتخاب 0.1، 1.0، 2.0، 6.0 دسی‌بل.

اتصالات مبدل: BNC یا LEMO

توابع

نمایش خودکار مکان دقیق عیب (عمق d، سطح p، فاصله s، دامنه، sz dB، φ).

اندازه‌گیری عیب: اندازه‌گیری خودکار عیب با استفاده از AVG/AVG یا DAC، سرعت بخشیدن به گزارش پذیرش یا رد نقص.

کالیبراسیون خودکار نقطه صفر مبدل، زوایا، لبه جلو و سرعت مواد.

راحت برای ایجاد و استفاده از DAC و AVG برای ارزیابی اکو، منحنی را می‌توان اصلاح و جبران کرد.

با اتصال به U-disk، دستگاه می‌تواند حافظه نامحدود دریافت کند، خروجی گزارش PDF و سیستم را به‌روزرسانی کند.

ایجاد خودکار ویدیو از فرآیند تست و پخش؛ با استفاده از upan، طول ویدیو نامحدود است.

Bscan رنگی.

TOFD.

نمودار جوش.

15 استاندارد در واحد وجود دارد.

اتصال بلوتوث به دستگاه تلفن همراه برای تولید و چاپ گزارش‌های تشخیص در محل. AWS D1.1.

ویژگی تصحیح سطح منحنی.

عملکرد اندازه‌گیری ارتفاع ترک.

بزرگنمایی گیت: گسترش محدوده گیت در سراسر عرض صفحه.

عملکرد خودکار افزایش.

پاکت: نمایش همزمان A-scan زنده با نرخ به‌روزرسانی 60 هرتز و پاکت A-scan

نمایش.

نگه‌داشتن پیک: مقایسه شکل موج‌های پیک منجمد با A-Scanهای زنده برای تفسیر آسان نتایج تست.

انجماد اسکن: انجماد نمایش شکل موج و داده‌های مسیر صدا را نگه می‌دارد.

زنگ هشدار: بوق و LED.

ساعت زمان واقعی.

پر کردن اکو.

علامت‌گذاری.

رنگ اکو در داخل گیت.

بسته ابزار پایه

دستگاه تشخیص عیب فراصوتی قابل حمل

مبدل پرتو مستقیم (2.5 مگاهرتز، Φ20)

مبدل پرتو زاویه‌دار (4 مگاهرتز، 8 میلی‌متر × 9 میلی‌متر، 60 درجه)

کابل اتصال متقابل برای مبدل (Q9-C5، یا C9-C5 اختیاری)

بسته باتری لیتیوم یونی قابل شارژ، 7.8 آمپر ساعت

واحد منبع تغذیه/شارژر

راهنمای عملیاتی به زبان انگلیسی

نرم‌افزار برنامه
