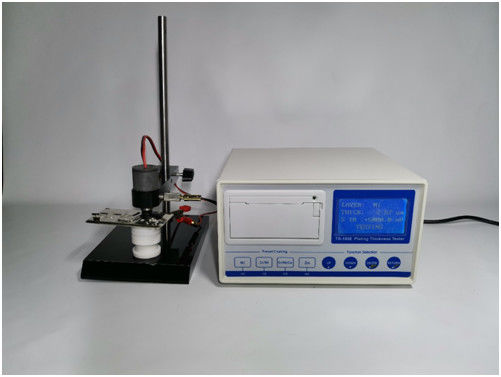

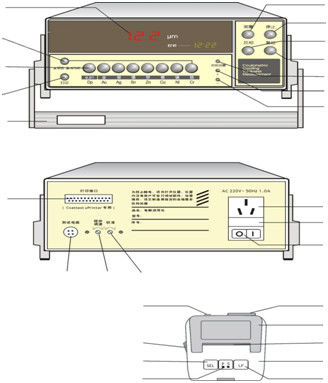

Huatec TG-100ecoulometricضخامت تست کننده ضخامت ضخامت سنج الکترولیتی سنج سنج داخلی چاپگر داخلی

نحوه انتخاب راه حل های الکترولیتی

تعیین محلول های الکترولیتی و ترکیبات فلزی و پایه رسوب شده

نحوه اندازه گیری فلزات آبکاری تک لایه

مثال: اندازه گیری آبکاری روی با انفعال سفید روی بستر فولادی ، ضخامت آن 10 میکرومتر است.

1. از لاستیک برای پاک کردن فیلم های انفعال روی سطح آبکاری روی مقاله استفاده کنید.
2. سر آزمایش را به صورت عمودی بر روی سطح مقاله که باید اندازه گیری شود ، فشار کافی را فشار دهید ، فشار کافی را تا بدون هیچ گونه نشتی اعمال کنید.
3. محلول الکترولیتی A8 برای ترکیبی از آبکاری روی روی بستر فولادی از جدول 2 انتخاب شده است. سلول باید با استفاده از یک قطره قطره ای با 2 میلی لیتر محلول الکترولیتی پر شود. سلول پر نخواهد شد. (سطح محلول حدود 3 میلی متر از باز شدن سلول است)
4. پیپت را در انتهای سلول الکترولیز قرار دهید ، مکیدن را چندین بار تکرار کنید تا حباب هوا از سلول خارج شود ، محلول الکترولیتی را قادر می سازد تا قبل از قرار دادن همزن به موقعیت داده شده ، کاملاً با آبکاری روی تماس بگیرد.
5. دکمه Zn را فشار دهید.
6. پلاگین سیگنال را در سوراخ پیچ الکترود وارد کنید ، کلیپ سیگنال قرمز را به جسم اندود وصل کنید و مطمئن باشید که یک اتصال مناسب انجام شده است.
7. دکمه اندازه گیری را فشار دهید ، همزن شروع به چرخش می کند ، در حالی که زنگ هشدار دهنده ، اندازه گیری به طور خودکار متوقف می شود ، ضخامت 10 میکرومتر روی نشانگر نمایش داده می شود ، دکمه توقف را فشار دهید.
8. برای به دست آوردن لیست نتایج اندازه گیری ، دکمه چاپ را فشار دهید. (اگر به لیست احتیاج ندارید می توانید از این مرحله پرش کنید)
9. همزن را بالا ببرید ، با استفاده از پیپت ، محلول الکترولیتی مورد استفاده را تمیز کنید ، سر تست را بلند کنید ، مقاله را بردارید.
10. سطح داخلی سلول و واشر را با شستشوی آب و پاک کردن تمیز کنید. قبل از تعویض مجدد ، مطمئن باشید که هیچ گونه محصول اکسیداسیون روی آنها وجود ندارد.

نحوه اندازه گیری آبکاری کروم سخت

مثال: اندازه گیری آبکاری کروم سخت بر روی بستر فولادی ، ضخامت آبکاری کروم سخت 35μm است.

1. از پاک کردن لاستیک فیلم های غیرفعال روی سطح آبکاری کروم مقاله استفاده کنید.
2. سر آزمایش را به صورت عمودی روی سطح مقاله که باید اندازه گیری شود ، فشار دهید ، فشار کافی را تا بدون هیچ گونه نشتی اعمال کنید.
3. محلول الکترولیتی A2 از جدول 2 انتخاب شده است ، سلول باید با استفاده از یک قطره قطره ای با 2 میلی لیتر محلول الکترولیتی پر شود. سلول پر نخواهد شد. (سطح محلول حدود 3 میلی متر از باز شدن سلول است)
4. پیپت را در پایین سلول الکترولیز قرار دهید. مکیدن را چندین بار تکرار کنید ، برای اینکه حباب هوا را از سلول جدا کنید ، محلول الکترولیتی را قادر می سازد تا کاملاً با آبکاری کروم تماس بگیرد.

توجه: هنگام اندازه گیری آبکاری کروم در حال قرار دادن همزن ، الزامی نیست.

5. دکمه انتخاب CR و دکمه اندازه گیری CR را فشار دهید. (دکمه انتخاب CR: --- کروم تزئین را اندازه گیری کنید --- کروم سخت را اندازه گیری کنید)
6. پلاگین سیگنال را در سوراخ پیچ الکترود وارد کنید ، کلیپ سیگنال قرمز را به جسم اندود وصل کنید و مطمئن باشید که یک اتصال مناسب انجام شده است.
7. دکمه اندازه گیری را فشار دهید ، همزن شروع به چرخش می کند ، هنگامی که ضخامت 15μm روی نشانگر نشان می دهد دکمه STOP را فشار دهید و دکمه چاپ را فشار دهید (اگر تست کننده نتواند به طور عادی کار کند) ، محلول الکترولیتی را تجدید کنید ، دوباره دکمه اندازه گیری را فشار دهید. تجدید محلول الکترولیتی باید در فرکانس حتی 15μm تا زمان وزوز انجام شود. ضخامت آبکاری کروم سخت را ضبط کنید.
8. با استفاده از پیپت ، محلول الکترولیتی مورد استفاده را تمیز کنید. سر تست را بالا ببرید. مقاله را حذف کنید.
9. سطح داخلی سلول و واشر را با شستشوی آب و پاک کردن تمیز کنید. مطمئن باشید که قبل از تعویض مجدد ، هیچ مجاری Pro Oxidation روی آنها وجود ندارد.

نحوه اندازه گیری آبکاری چند لایه

مثال: اندازه گیری ضخامت سپرده های چند لایه متشکل از مس ،آبکاری نیکل و کروم در بستر فولادی. ضخامت لایه های مؤلفه 0.4μm از کروم ، 14μm نیکل ، 10μm مس است.

1. از لاستیک پاک کردن فیلم های انفعال روی سطح آبکاری در مقاله استفاده کنید تا اندازه گیری شود
2. سر آزمایش را به صورت عمودی روی سطح مقاله که باید اندازه گیری شود ، فشار دهید ، فشار کافی را تا بدون هیچ گونه نشتی اعمال کنید.
3. محلول الکترولیتی A2 از جدول 2 انتخاب شده است ، سلول باید با استفاده از یک قطره قطره ای با 2 میلی لیتر محلول الکترولیتی پر شود. سلول پر نخواهد شد. (سطح محلول حدود 3 میلی متر از باز شدن سلول است)
4. پیپت را در پایین سلول الکترولیز قرار دهید. مکیدن را چندین بار تکرار کنید ، برای اینکه حباب هوا را از سلول جدا کنید ، محلول الکترولیتی را قادر می سازد تا کاملاً با آبکاری کروم تماس بگیرد.

توجه: هنگام اندازه گیری آبکاری کروم در حال قرار دادن همزن ، الزامی نیست.

5. دکمه اندازه گیری T&C را فشار دهید.
6. پلاگین سیگنال را در سوراخ پیچ الکترود وارد کنید ، کلیپ سیگنال قرمز را به جسم اندود وصل کنید و مطمئن باشید که یک اتصال مناسب انجام شده است.
7. دکمه اندازه گیری را فشار دهید ، همزن شروع به چرخش می کند ، در حالی که زنگ هشدار دهنده ، اندازه گیری به طور خودکار متوقف می شود ، ضخامت 0.4μm روی نشانگر نمایش داده می شود ، دکمه اندازه گیری 1 ～ 2 بار را تکرار کنید و قبل از فشار دادن دکمه توقف وزوز کنید. ضخامت آبکاری کروم را ثبت کنید (مقادیر اندازه گیری بر اساس مقادیر به دست آمده از اولین وزوز است).
8. با استفاده از پیپت بدون بالا بردن کوه سلول ، محلول الکترولیتی مورد استفاده را تمیز کنید. سلولهای 1 ~ 2 بار با آب دیونیزاسیون قبل از پر کردن سلول با 2 میلی لیتر محلول الکترولیتی A5 شستشو دهید (به جدول 2 ، محلول الکترولیتی A5 برای آبکاری نیکل روی بستر مس مراجعه کنید) ، و سپس قرار دادن همزن در موقعیت هدیه قرار دهید.
9. مرحله 7 را مانند بالا تکرار کنید و ضخامت 14μm آبکاری نیکل را ضبط کنید.

10. مراحل 7 ، 8 را مانند بالا تکرار کنید و ضخامت 10 میکرومتر از آبکاری مس را ضبط کنید.
11. با استفاده از پیپت ، محلول الکترولیتی مورد استفاده را تمیز کنید. سر تست را بالا ببرید. مقاله را حذف کنید.
12. سطح داخلی سلول و واشر را با شستشوی آب و پاک کردن تمیز کنید. قبل از تعویض مجدد ، مطمئن باشید که هیچ گونه محصول اکسیداسیون روی آنها وجود ندارد.

فرمولاسیون و روشهای آماده سازی راه حل های الکترولیتی

مورد نیاز: محلول الکترولیتی نیاز به آماده سازی از درجه خالص تحلیلی مواد شیمیایی و آب مقطر دارد.

ویژگی

• اندازه گیری ضخامت لایه تک فلزات برقی را مجاز می کند
• انواع آبکاری استاندارد از پیش تعیین شده عبارتند از: کروم تزئینی ، کروم سخت ، نیکل ، مس (مس روی آهن یا بستر غیر فلزی) ، انواع آبکاری روی ، قلع ، نقره و طلا. اگر می خواهید سایر انواع آبکاری را آزمایش کنید ، باید انواع آبکاری از پیش تعیین شده را اصلاح کنید. به عنوان مثال ، اگر نیاز به آزمایش نیکل الکترولس دارید (مشتریان ممکن است نقره را آزمایش نکنند) ، می توانید نقره را به الکترولیک نیکل تغییر دهید.
• اندازه گیری ضخامت لایه های جداگانه پوشش های برقی چند لایه
• اندازه گیری ضخامت پوشش های برقی بر روی مواد غیر رسانا مانند پلاستیک
• نمایش دیجیتال خواندن مستقیم و دقیق از ضخامت اندازه گیری شده در سیستم اعشاری را مجاز می کند
• مجهز به چاپگر مینیاتوری ، که می تواند به طور خودکار گونه ها ، ضخامت و زمان آزمایش را چاپ کند
• اختلاف بالقوه قابل اندازه گیری نیست
• برای استفاده مطابق با روشهای تست استاندارد مطابق با مشخصات ISO طراحی شده است

مشخصات

مدل: TG-100E

منبع تغذیه: 10 ٪ ac 220 ولت ، 50 ～ 60 هرتز

مصرف برق: بیش از 25 W

وزن ناخالص: حدود 9 کیلوگرم

اندازه بسته: 230 × 440 370 (میلی متر) برای بدنه تستر

دامنه اندازه گیری: خطای 50 میکرومتر 0: 10 ≤ ured

لیست مفصل:

TG-100E تستر بدنه 1

غرفه آزمایش بالقوه 1

کابل سیگنال برای مبدل بالقوه 1

سلول الکترولیز 1

گاسک 1

راه حل های الکترولیز A2 ، A4 ، A5 ، A8 1

لاستیک 1

بطری 2

نیپر 1

دستورالعمل ، تضمین کارت 1

اندازه گیری قبلی بازرسی

1تستر ، غرفه آزمایش و غرفه مواد شیمیایی را روی میز کار به صورت حتی و مستقیم قرار دهید.

2. مطمئن باشید که منبع تغذیه AC 220V است.
3. تستر را با استفاده از کابل ها به جدول آزمایش وصل کنید.
4. هر دکمه آبکاری را انتخاب کنید ، کلیپ سیگنال را به ترمینال پلاگین سیگنال کوتاه کنید ، سوئیچ برق را روشن کنید و سپس دکمه اندازه گیری را فشار دهید ، همزن باید بچرخد و نمایش داده شده شروع به شمارش کند. خط اتصال را بین کلیپ سیگنال و ترمینال پلاگین سیگنال جدا کنید ، تستر باید بلافاصله برای شمارش و زنگ هشدار متوقف شود. بنابراین وضعیت تستر می تواند به عنوان عادی در نظر گرفته شود.
