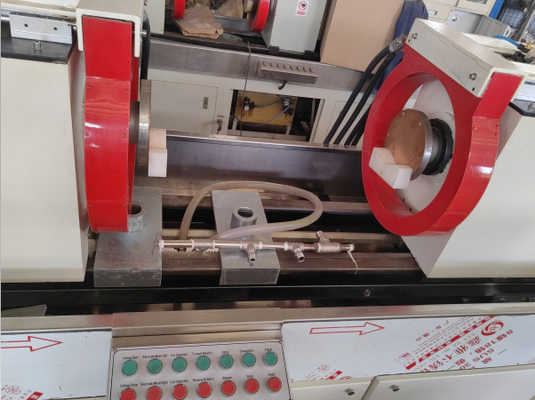

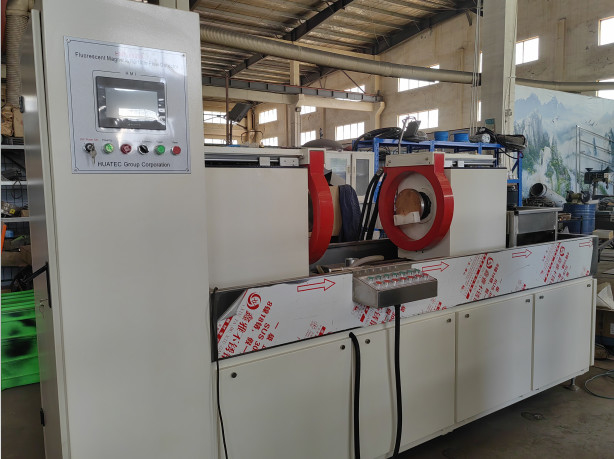

HMP-5000 فلورسنت قطرات مغناطیسی آشکارساز نقص
اصل کار
استفاده از تعامل بین میدان نشت مغناطیسی و پودر مغناطیسی در نقص قطعه کار.از تفاوت نفوذ پذیری نقایص سطحی و نزدیک به سطحی محصولات فولادی (مانند ترک ها) استفاده می کند.، گنجاندن لاغری، خطوط موی و غیره) و نفوذ مغناطیسی فولاد، میدان مغناطیسی در عدم تداوم این مواد پس از مغناطیس شدن تحریف می شود.که بخشی از نشت جریان مغناطیسی را تشکیل می دهند و یک میدان نشت مغناطیسی تولید می کنند، با استفاده از ویژگی های نشت مغناطیسی در محل نقص برای جذب پودر مغناطیسیبنابراین جذب پودر مغناطیسی برای تشکیل پودر مغناطیسی تجمع در نقص - علامت های مغناطیسی، در شرایط روشنایی مناسب، محل نقص و شکل آن نشان داده می شود.
| پارامترهای فنی |
|
|
جریان
نام
|
HWDC/FWDC
(اختیاری)
|
|
| |
| جریان مغناطیسی محوری (A) |
5000 |
|
| مقناطیس طولی MMF (AT) |
12000,16000,18000,20000 |
|
| قطر داخلی کویل اختیاری (ملی متر) |
350,400,500,600 |
|
| حداکثر فاصله الکترود اختیاری (ملی متر) |
1000,1500,2000,3000,5000 |
|
| موتور اصلی |
نوع یکپارچه / تقسیم (کابین کنترل جدا از موتور اصلی) |
|
| حساسیت |
نمایش واضح بر روی قطعه آزمایش نوع A (30/50,15/50,7/50) |
|
| چرخه کار |
≤30٪ |
|
| حالت کنترل |
دستي / اتوماتيك |
|
| رابط کاربری |
آمپرمتر دیجیتال/اسکرین لمسی |
|
| مکانیسم قفل |
دستي / پنوماتيک |
|
| حالت چرخش |
دستی/برقی |
|
| حرکت الکترود دم |
دستی/برقی |
|
| روش مغناطیس AC |
مغناطیس محوری، طولی، ترکیبی |
|
| جدا کردن مغناطیس AC |
عدم آهنگر شدن اتوماتیک تجزیه |
|
| حالت اصلاح |
اصلاح نیمه موج (HWDC) / اصلاح کامل موج (FWDC) |
|
| روش مغناطیسی AC/DC |
مغناطیس محوری AC،
مغناطیس دایره ای DC، مغناطیس طولی AC، مغناطیس طولی DC، مغناطیس گردی AC + مغناطیس ترکیبی طولی DCمغناطیس گردشی DC + AC طولی ترکیبی
|
|
| از آهنگرهای DC جدا کردن |
جدا کردن مغناطیس با فرکانس بسیار پایین |
|
| لامپ UV |
معلق / دستي |
|
| زمان اسپری |
۳۶ ثانیه / کنترل دستی |
|
| زمان مغناطیس شدن |
0.52 ثانیه در هر چرخه |
|
| زمان مشاهده چرخش |
5 ≈ 10 ثانیه |
|
| زمان ازآغربازی |
۳/۵ ثانیه در هر چرخه |
|
| تامین هوا |
0.4-0.8MPa |
|
| منبع برق |
سه فاز پنج سیم، 380V±10٪، 50Hz |
|
| ابعاد کلی (ملی متر) |
طول: 1.5 متر + فاصله الکترود |
|
| عرض: 2000ارتفاع: 2200 |
|
درخواست
این دستگاه برای تشخیص میکرو نقص های سطحی و نزدیک به سطحی (به عنوان مثال ترک ها، گنجینه های slag) از قطعات آهن مغناطیسی (مانند بولت ها، پین ها، بوچینگ ها، دنده ها، حلقه های دنده ها، کراکشافت ها و غیره) طراحی شده است.) ناشی از جعل، خاموش کردن، خرد کردن، خستگی و سایر فرآیندهای
استانداردهای انطباق
دستگاه تشخیص نقص ذرات مغناطیسی: GB/T 8290 2011
شرایط مشاهده برای بازرسی ذرات مغناطیسی: GB/T 5097-2020 / ISO 3059:2012
استاندارد ASTM: روش تشخیص ذرات مغناطیسی ASTM E1444-01
استانداردهای اتحادیه اروپا / بین المللی: DIN EN ISO 9934-2:2003
پارامترهای فنی
محدوده تشخیص: قطر: 0 ≈ 260 میلی متر، طول: 1200 میلی متر (مجموعه قابل تنظیم 0 ≈ 3000 میلی متر)
روش تشخیص: تشخیص ذرات مغناطیسی فلورسنت یا غیر فلورسنت
روش مغناطیس: مغناطیس محوری، طولی و ترکیبی
فاصله الکترود: قابل تنظیم 0-1200 میلی متر، محدوده قابل تنظیم 0-6000 میلی متر
مکانیسم قفل: قفل دستی/نوماتیک
جریان مغناطیسی: 0 ‰ 6000A
اثر غیر مغناطیسی: مغناطیسی باقیمانده <0.3 mT
حساسیت: به وضوح روی قطعه آزمایشی استاندارد نوع A1 نمایش داده می شود (15/50 μm)
منبع برق: سه فاز پنج سیم AC 380V 50Hz
پیکربندی استاندارد:
واحد اصلی بازرسی ذرات مغناطیسی
دیجیتالآمپر متر
اتاق تاریک ضد نور با پرده محافظ
لامپ ماوراء بنفش معلق
ذرات فلورسنت مغناطیسی
لوله آزمایش غلظت معلق مغناطیسی
مقناطیس سنج
پیکربندی اختیاری:
اتاق تاریک نیمه بسته
اتاق تاریک کاملا بسته شده
مقناطیس کن (HWDC/FWDC)
پنل کنترل صفحه لمسی
مشاهده چرخش (دستی/برقی)
الکترود دم که به صورت الکتریکی حرکت می کند
فرش چوبی از مس ضد شعله
| مدل |
پیکربندی |
حرکت الکترود دم |
مشاهده چرخش |
پنل عملیات |
| راهنما |
برق |
راهنما |
برق |
آمپرمتر دیجیتال |
صفحه لمسی |
| اقتصادی |
اتاق تاریک |
√ |
|
√ |
|
√ |
|
| استاندارد |
اتاق تاریک نیمه بسته |
√ |
|
|
√ |
√ |
|
| پیشرفته |
اتاق تاریک کاملا بسته |
|
√ |
|
√ |
|
√ |
