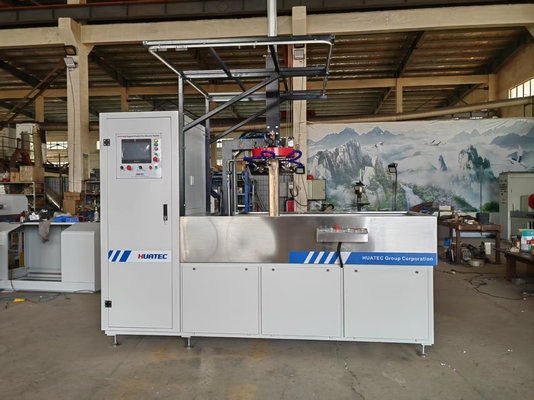

دستگاه تشخیص نقص ذرات فلورسنت مغناطیسی HMP-6000A

دستگاه تشخیص نقص ذرات فلورسنت مغناطیسی HMP-6000A

(1) فرآیند آزمایش:

Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking

اصل کار

تشخیص نقص ذرات مغناطیسی از تعامل بین میدان نشت مغناطیسی و پودر مغناطیسی در نقص قطعه کار استفاده می کند.که از تفاوت بین نقص های سطح و نزدیک به سطح محصولات فولاد (مانند ترک ها) استفاده می کند، شامل شدن slag، خطوط موی و غیره) و نفوذ مغناطیسی فولاد. پس از مغناطیسی شدن، میدان مغناطیسی در عدم تداوم این مواد تحریف می شود.که بخشی از نشت جریان مغناطیسی را تشکیل می دهند و یک میدان نشت مغناطیسی تولید می کنندبنابراین جذب پودر مغناطیسی برای تشکیل پودر مغناطیسی تجمع در نقص - علائم مغناطیسی، در شرایط نور مناسب، نشان دادن محل و شکل نقص

استفاده

دستگاه تشخیص نقص ذرات فلورسنت مغناطیسی برای تشخیص سطح و سطح نزدیک قطعات آهن مغناطیسی (مانند حلقه حامل، حلقه دندان، سیلندر، مخروط و غیره) به دلیل جعل استفاده می شود,خاموش کردن، خرد کردن، خستگی ناشی از ترک ها و گنجاندن slag و سایر نقایص جزئی.

اجرای استانداردها

دستگاه تشخیص نقص ذرات مغناطیسی: GB/ T8290-2011

شرایط مشاهده برای بازرسی ذرات مغناطیسی: GB/T 5097-2020/ ISO 3059:2012

انجمن مواد و آزمایش آمریکا: روش آزمایش ذرات مغناطیسی ASTM E1444-01

اتحادیه اروپا، استاندارد بین المللی: DIN EN ISO 9934-2-2003

پارامتر فنی

فاصله الکترود: 0 ~ 500mm

جریان محوری: 0 ~ 8000A

پتانسیل مغناطیسی طولی: 0 ~ 12000AT

روش تشخیص: تشخیص ذرات فلورسنت مغناطیسی

حالت مغناطیس: مغناطیس محوری، مغناطیس طولی، مغناطیس ترکیبی

حالت قفل: قفل پنوماتیک

اثر غیر مغناطیسی شدن: باقیمانده کمتر از 0.3mT

حساسیت تشخیص:فیلمی استاندارد آزمایش A1 (15/50) به وضوح نشان داده شده است

منبع برق: سه فاز 5 سیم AC 380V 50Hz

جدول پیکربندی:

1 مجموعه دستگاه تشخیص نقص ذرات فلورسنت مغناطیسی

1 مجموعه از مکانیسم های رشته بندی میله

1 مجموعه پلتفرم بلند کننده پنوماتیک

1 مجموعه اتاق تاريک

1 مجموعه فیلم تست استاندارد

1 مقناطیس متر باقیمانده

1 مجموعه از سوئیچ پا

1 لامپ UV دستی
