FD-GT-20 نمایشگر رنگی دیجیتال TFT آشکارساز عیب اولتراسونیک ریل

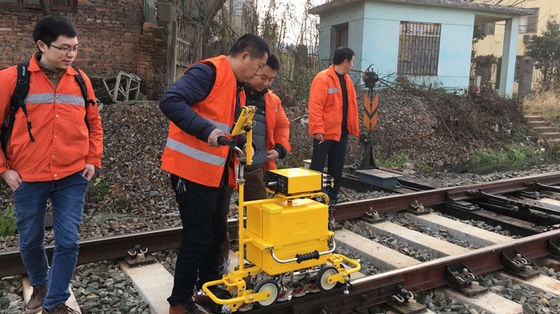

آشکارساز عیب ریل HUATEC FD-GT-20 نسل سوم محصولات تمام دیجیتال Goworld با نمایشگر رنگی TFT و ترولی سبک وزن مورد استفاده برای سیستم ریلی است. این تجهیزات مطابق با استاندارد TB/T 2340-2012 UT Rail Tester که توسط وزارت راه آهن(چین) صادر شده است، قادر به انجام کار تشخیص برای ریل هایی با محدوده 43 تا 75 کیلوگرم بر متر است. این دستگاه برای راه آهن، راه آهن پرسرعت و مترو قابل استفاده است.
مشخصات فنی
| کانال |
10 کانال: 9 کانال بازرسی و 1 کانال کالیبراسیون. |
| نوع پروب |
پروب های دو عنصری با زاویه های مختلف با فرکانس بین 2 تا 2.5 مگاهرتز، شامل 6 پروب 70 درجه، 2 پروب 37 درجه و 1 پروب 0 درجه. |
| درگاه |
BNC |
| آرایش پروب و ناحیه تشخیص |
تشخیص جامع آسیب به تمام قسمت های اصلی ریل، از جمله:
2 پروب 70 درجه سمت چپ سر ریل را اسکن می کنند
2 پروب 70 درجه وسط سر ریل را اسکن می کنند
2 پروب 70 درجه سمت راست سر ریل را اسکن می کنند
2 پروب 37 درجه کمر ریل (ترک های پیچ و سایر ترک های مورب) را اسکن می کنند
1 پروب 0 درجه سر ریل، کمر ریل، کف ریل، ترک افقی سوراخ پیچ را اسکن می کند
|
| محدوده فرکانس |
1.5 مگاهرتز～3.0 مگاهرتز |
| بهره |
0～80dB |
| رد |
خاموش، زیاد |
| محدوده دینامیکی |
کمتر از 16dB با حداقل رد، 2~6dB با حداکثر رد |
| PRF |
400 هرتز در هر کانال |
| حالت نمایش |
A-scanB-scanA+B scan |
| محدوده تشخیص |
می توان آن را به صورت دستی یا خودکار با توجه به نوع ریل انتخاب شده تنظیم کرد |
| خطای تضعیف کننده |
خطای عملکردی در هر 12dB از ±1dB تجاوز نمی کند |
| خطای خطی عمودی |
≤1% |
| خطای خطی افقی |
≤15% |
| باند تقویت کننده |
-3dB 1.5MHz～3.0MHz |
| محدوده مسدود کننده |
بزرگتر از 20 میلی متر نیست |
| تاثیر حالت سرکوب بر نتایج اندازه گیری |
هنگامی که سرکوب ابزار در حالت های مختلف است، اختلاف دامنه 10 دسی بل ±2 دسی بل است، تغییر ΔM از اختلاف بین دو اکو بیش از 2 دسی بل نیست. |
| تاثیر ولتاژ عملیاتی بر ارتفاع اکو و حساسیت تشخیص عیب (هشدار) آشکارساز عیب |
در محدوده ولتاژ عملیاتی نامی، موقعیت دروازه و سطح هشدار آشکارساز عیب نباید تغییر قابل توجهی داشته باشد و تغییر دامنه اکو ΔNd و تغییر حساسیت تشخیص (هشدار) ΔSd بیش از 1 دسی بل نیست. |
| خطای نمونه برداری دیجیتال |
حداکثر تغییر دامنه سیگنال به حداقل نباید بیشتر از ±5٪ از ارتفاع صفحه باشد |
| زمان پاسخ آشکارساز عیب دیجیتال |
زمان پاسخ آشکارساز عیب دیجیتال نباید از 5 میلی ثانیه تجاوز کند. |
|
دامنه فاصله
ویژگی
|
پروب موج عرضی سوراخ های عرضی را با دیافراگم یکسان و مسیرهای صوتی مختلف تشخیص می دهد. پروب 0 درجه کف تخت بزرگ را با مسیرهای صوتی مختلف تشخیص می دهد و اختلاف ΔW ارتفاع موج منعکس شده باید الزامات زیر را برآورده کند:
پروب 0 درجه: ΔW ≤ 12dB در محدوده از عمق 20 میلی متر تا بالاترین محدوده منحنی مشخصه دامنه فاصله. ΔW ≤ 8dB در محدوده از بالاترین نقطه منحنی مشخصه دامنه فاصله تا عمق 150 میلی متر:
پروب 37 درجه: ΔW≤12dB در محدوده از عمق 20 میلی متر تا بالاترین محدوده منحنی مشخصه دامنه فاصله. ΔW≤8dB در محدوده از بالاترین نقطه منحنی مشخصه دامنه فاصله تا عمق 150 میلی متر:
پروب 70 درجه: ΔW ≤ 12 dB در محدوده از 10 میلی متر تا 70 میلی متر مربوط به عمق تشخیص.
|
| SNR |
پروب O درجه: سطح پایین را روی بلوک آزمایش تشخیص دهید، هنگامی که ارتفاع موج به 80٪ می رسد، حاشیه حساسیت استاتیک بزرگتر یا مساوی 24 دسی بل است. نسبت سیگنال به نویز کمتر از 16 دسی بل نیست.
پروب 37 درجه: سوراخ پیچ و ترک بالایی 3 میلی متری را با شیب 37 درجه روی بلوک آزمایش تشخیص دهید، دو موج را برابر کنید، هنگامی که ارتفاع موج به 80٪ می رسد، حاشیه حساسیت استاتیک بزرگتر یا مساوی 22dB است. نسبت سیگنال به نویز کمتر از 8dB نیست.
پروب 70 درجه: روی بلوک آزمایش، از موج ثانویه برای تشخیص سوراخ کف تخت φ4mm استفاده می شود. هنگامی که ارتفاع موج به 80٪ می رسد، حاشیه حساسیت استاتیک بزرگتر یا مساوی 20dB است. نسبت سیگنال به نویز کمتر از 10dB نیست.
|
| مازاد حساسیت |
پروب 0 درجه: سطح پایین 110 میلی متری بلوک آزمایش را تشخیص دهید، هنگامی که موج به اندازه 80٪ بالا است، حاشیه حساسیت کمتر از 36dB نیست
پروب 37 درجه و پروب 70 درجه: سوراخ عرضی Φ3×65 را روی بلوک آزمایش تشخیص دهید، حاشیه حساسیت کمتر از 40dB نیست، زمانی که موج به اندازه 80٪ بالا است
|
| قابلیت تشخیص عیب دینامیکی (قابلیت تشخیص نقص) |
با پروب های مخصوص ریل 0 درجه، 37 درجه، 70 درجه، تمام عیوب دستی روی بلوک مقایسه ریل به جز ترک 15 درجه رو به پایین را می توان یافت و نشانه های هشدار مربوطه صادر می شود. |
| حالت تنظیم دروازه هشدار |
موقعیت شروع، عرض و سطح دروازه هشدار را می توان به صورت دستی تنظیم کرد |
| حالت هشدار |
هشدار در زمان واقعی (هشدار موج ورودی و هشدار از دست دادن موج)
هشدار موج دوتایی سوراخ پیچ
تاخیر یک از دو هشدار
|
| نشانه هشدار |
حالت هشدار صوتی و نوری، حجم و فرکانس هشدار را می توان تنظیم کرد. |
| اندازه گیری شکل موج |
به طور خودکار مسیر صوتی، فاصله افقی و عمودی بالاترین موج را در دروازه اندازه گیری و نمایش دهید. |
| منحنی بهره |
کاربر می تواند منحنی بهره (8 نقطه) را با توجه به نیازهای واقعی تنظیم کند. |
| رکورد تشخیص عیب |
رکورد کامل داده (حداکثر 50 کیلومتر)، داده ها را می توان صادر و پخش کرد |
| روش ورودی عملیات |
ورودی صفحه لمسی |
| صفحه نمایش |
رزولوشن 1280×800 |
| صفحه لمسی |
خازنی، با استحکام بالا، مقاوم در برابر خراش،
پشتیبانی از دست خط
|
| پورت ها |
USB 2.0
LAN 100Mbps
WIFI 802.11 a/b/g/n
بلوتوث BT 4.0
|
| قدرت |
DC 12V (بسته باتری لیتیومی) |
| زمان کار |
≥8h |
| ظرفیت مخزن آب |
≥20L |
| دقت نمایش تصویر نوع B |
هم مختصات و هم محور افقی 2 میلی متر است |
| دقت چرخ کد |
2 میلی متر |
| سرعت تشخیص عیب |
حداکثر 5.0 کیلومتر در ساعت |
| دمای کار |
-15℃～45℃ |
| ابعاد |
ابعاد کلی خودرو در شرایط کاری حدود 780 میلی متر × 290 میلی متر × 1006 میلی متر است. |
| وزن |
قاب حدود 24 کیلوگرم است. ابزار اولتراسونیک حدود 2.4 کیلوگرم است. باتری ابزار 830 گرم است. ترمینال عملیاتی (رایانه لوحی سه گانه) 730 گرم است. ترولی مجهز به 5 گروه پروب حدود 1.4 کیلوگرم است. |
1. معرفی آشکارساز عیب اولتراسونیک ریل دیجیتال FD-GT-20
آشکارساز عیب ریل FD-GT-20 نسل سوم محصولات تمام دیجیتال گروه HUATEC با نمایشگر رنگی TFT و ترولی سبک وزن مورد استفاده برای سیستم ریلی است. این تجهیزات مطابق با استاندارد TB/T 2340-2012 UT Rail Tester که توسط وزارت راه آهن (چین) صادر شده است، قادر به انجام کار تشخیص برای ریل هایی با محدوده 43 تا 75 کیلوگرم بر متر است. این دستگاه به طور موثر عیوب مختلف را در سر، تار و فلنج یک ریل، قابل استفاده برای راه آهن، راه آهن پرسرعت و مترو شناسایی می کند.
این ابزار حالت میزبان اولتراسونیک + ترمینال عملیاتی را اتخاذ می کند و از طریق WIFI بی سیم متصل می شود. در حالی که تجربه عملیات مشتری را بهبود می بخشد، عملکرد اینترنت پلاس ابزار را می توان برای تحقق انواع عملکردها مانند جداسازی تشخیص انسان و ماشین، داده های آنلاین، ذخیره سازی بلادرنگ آفلاین، موقعیت یابی GPS، ذخیره سازی ابری داده ها و غیره گسترش داد. و شما می توانید ترمینال عملیات اولتراسونیک خود را با توجه به نیازهای مشتری سفارشی کنید.
2. ویژگی ها
(1) قاب ترولی جمع و جور، بادوام و آسان برای نگهداری است;
(2) مخزن آب جعبه ابزار یکپارچه با ظرفیت بالا;
(3) نگهدارنده پروب بالابر یکپارچه، پروب آسان برای برداشتن و تعویض است;
(4) اندازه کوچک و قابل حمل، با پنل لمسی سه گانه صنعتی;
(5) شاخص های عملکرد عالی، مطابق با استانداردهای مربوطه;
(6) پشتیبانی از موقعیت یابی GPS، ذخیره سازی ابری داده ها، تشخیص خودکار گفتار و سایر عملکردها;
(7) یک برنامه کاربردی که نیازهای تشخیص عیب را برآورده می کند.

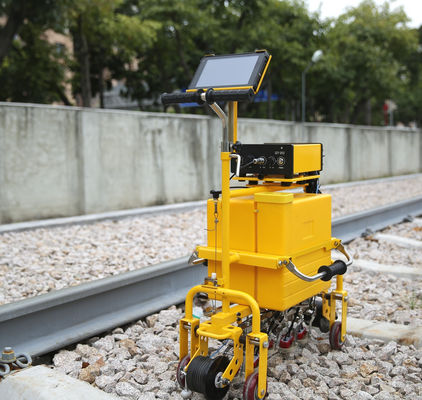

3. ساختار ظاهری ترولی
4. ساختار ظاهری ابزار
این ابزار کوچک و قابل حمل است، ابعاد کلی: 94X222X225mm، وزن خالص حدود 1.8 کیلوگرم است
5. مخزن آب جعبه ابزار یکپارچه با ظرفیت بالا
مخزن آب پلاستیکی، پر از آب 20 لیتر است.
6. نگهدارنده پروب یکپارچه
تمام پروب ها در قسمت زیرین خودرو بسته شده اند که می توان آنها را به صورت تکی بلند یا جدا کرد و پروب را می توان راحت تر جدا و تعویض کرد.
7. تبلت سه گانه صنعتی
تبلت صفحه لمسی سه گانه صنعتی، ضد گرد و غبار، ضد آب و ضد ضربه.
8. نرم افزار کاربردی تشخیص عیب مخصوص ابزار
برای ویژگی های عملکردی صفحه لمسی، نرم افزار کاربردی طراحی شده ویژه، انتخاب عملکرد و تنظیم پارامترها را آسان تر می کند.
9. نرم افزار پخش داده های تشخیص عیب کامپیوتری
سرعت پخش داده ها قابل تنظیم است، پشتیبانی از پخش هوشمند، غربالگری رویداد، آمار، جستجوی داده ها، چاپ، صادرات و سایر عملکردها.
ضمیمه 1. ویژگی ها و ویژگی ها
- ظاهر میزبان جمع و جور، محکم و سبک است و مونتاژ و جداسازی ساده است. سازگاری خوب با محیط زیست، دمای محیط کار -15 درجه سانتیگراد تا 45 درجه سانتیگراد، زمان کار مداوم کمتر از 8 ساعت نیست، ضد لرزش و ضد تداخل، درجه حفاظت IP65.
- میزبان دارای چندین کانال تشخیص عیب است (چندین پروب را می توان در زوایای مختلف متصل کرد) و چرخه زمان بندی متوالی کار می کند.
- پروب های 0، 37 و 70 درجه برای تشخیص کامل قسمت های اصلی ریل طراحی شده اند.
- ساختار میزبان به شکل "سرور + کلاینت" است. "سرور"، میزبان (بدون ورودی و نمایش)، یک ماژول اولتراسوند 1- N کاناله است. "کلاینت" ترمینال عملیاتی (ورودی و نمایش) است، میزبان و کلاینت (ترمینال عملیاتی) از طریق شبکه سیمی LAN (یا WIFI بی سیم) برای ارتباط شبکه متصل می شوند.
- حالت تحریک پالس موج مربعی منفی مدار انتقال
- فیلتر آنالوگ نسبت سیگنال به نویز میزبان را افزایش می دهد.
- بهره کانال ترکیبی از “بهره پایه” + “بهره جبران” است.
- محدوده تشخیص، سرعت صوت مواد و شیفت پالس به طور خودکار با توجه به نوع ریل انتخاب شده تنظیم می شوند.
- عملکردهای پارامترهای اساسی اولتراسونیک معمولی به صورت دستی قابل تنظیم هستند (محدوده تشخیص، سرعت صوت مواد، نقطه صفر پروب، لبه پیشرو، زاویه، موقعیت شروع دروازه، عرض و سطح و غیره).
- با عملکرد رد.
- فرکانس تکرار کانال در هر کانال روی 400 هرتز ثابت است.
- با عملکرد اثبات کانال.
- دارای عملکردهای نمایش A، B و A+B است.
- با عملکرد هشدار صوتی و نوری.
- با عملکرد اعلان صوتی.
- فرآیند پیاده سازی خودرو دارای عملکرد هشدار سرعت بیش از حد است.
- دارای عملکرد اندازه گیری خودکار مسیر صوتی، فاصله افقی و عمودی بالاترین موج در دروازه هشدار است.
- دارای عملکرد علامت گذاری (آسیب، شماره مسیر، پیشروی خودرو، عقب کشیدن و غیره) است.
- عملکرد منحنی جبران داخلی، منحنی را می توان ویرایش کرد (جدید، اصلاح شده، حذف شده).
- حجم و فرکانس هشدار را می توان برای هر کانال تنظیم کرد.
- با عملکرد خرابی اتصال پروب تشخیص.
- دروازه کانال، شکل موج، نشانگر هشدار، نشانگر جهت پروب، نشانگر زاویه پروب، عملکرد سفارشی سازی رنگ کانال نمایش B.
- با عملکرد سفارشی سازی رنگ پس زمینه رابط نمایش.
- کاربر می تواند پارامترهای کار اضافی را سفارشی کند.
- عملکرد رکورد کامل تشخیص عیب
- عملکردهای مدیریت داده های تشخیص عیب (ذخیره، حذف، فراخوانی، پخش، صادرات).
- نرم افزار میزبان و ترمینال عملیاتی را می توان از طریق درایو فلش USB خارجی ارتقا داد.
- با عملکرد ورودی عملیات صفحه لمسی، می توان صفحه کلید بلوتوث خارجی را متصل کرد.
- با عملکرد اطلاعات موقعیت مکانی GPS.
- با نمایش سرعت فوری.
- با عملکرد اثبات مسافت پیموده شده.
- دارای عملکرد پانچ است.
- عملکرد فریز شکل موج.
- ارتباط شبکه (متصل به ترمینال عملیاتی)
- پخش داده ها در رایانه شما
- با عملکرد نمایش عملیات نرم افزار ابزار، می توان از آن برای آموزش کاربر ابزار استفاده کرد
