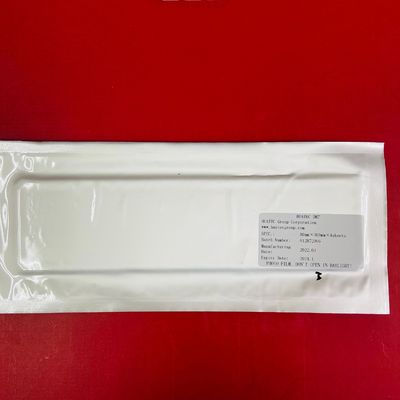

فیلم رادیوگرافی صنعتی Huatec D4 D5 D7 فیلم اشعه ایکس
نام محصول و مشخصات مدل
| مدل |
مشخصات |
|
D4 ، D4-D ، H4 ، LA400 ، D5 ، D5-D ،
D7 ، D7-D ، H7 ، H7-D
|
356mm×432mm(14in.×17in.),305mm×381mm(12in.×15in.),260mm×360mm (10in. ×14in.),70mm×300mm,80mm×150mm,80mm×240mm,80mm×300mm,80mm×360mm, 100mm × 356mm ، 195mm × 275mm ، 70mm × 200m ، 80mm × 100m ، 80mm × 200m |
مشخصات دیگر و ظرفیت بسته بندی نیز می تواند با توجه به نیاز مشتری ارائه شود.
ویژگی ها و استفاده ها
فیلم اشعه ایکس صنعتی نوعی فیلم با وضوح بالا و با وضوح تصویر بالا است که به طور گسترده در تشخیص نقص غیر مخرب مورد استفاده قرار می گیرد. این فیلم دارای حساسیت بالا ، کنتراست بالا ، کیفیت بالا ،
این می تواند مستقیم یا با صفحه حساسیت سرب برای قرار گرفتن در معرض اشعه X یا γ باشد. مناسب برای اجزای الکترونیکی ، مواد مصنوعی ، ریخته گری و ریخته گری ، جوشکاری و غیره است.
آزمایش NDT برای ساخت کشتی ، صنعت دفاع ملی و صنعت هسته ای ، صنعت هوافضا و هواپیمایی و غیره. با استفاده از پایه ورق پلی استر آبی ، دو طرف با لایه امولسیون ، لایه و
لایه محافظ این فیلم دارای لایه های غنی ، وضوح تصویر بالا و تعریف خوب است. این فیلم را می توان در دمای اتاق پردازش کرد ، همچنین می تواند توسط دستگاه درجه حرارت بالا پردازش شود.
ویژگی ها و استفاده ها
 |
GB/T19348.1 |
EN 584.1 |
ASTME 1815-08 |
ISO 11699-1 |
| D4 ، D4-D ، H4 |
ج 3 |
ج 3 |
ⅰ |
ج 3 |
| D5 ، D5-D |
C4 |
C4 |
ⅰ |
C4 |
| D7 ، LA400 ، D7-D ، H7 ، H7-D |
ج |
ج |
ⅱ |
ج |
عملکرد محصول
| نام فهرست |
واحد |
D4 ، D4-D |
H4 |
LA400 |
D5 ، D5-D |
D7 ، D7-D ، H7 ، H7-D |
| تراکم مه |
- |
0.0.10 |
0.0.10 |
0.0.10 |
0.0.10 |
0.12 |
| فاکتور کنتراست "R" |
- |
≥4.0 |
≥3.0 |
≥3.2 |
≥4.0 |
5.5 |
| ISO "S" |
- |
1.5 |
≥1.0 |
0.6 |
1.5 |
≥2.0 |
| زمان محلول در قلیایی |
دقایقی |
≥10 |
| مقاومت خراش در پردازش |
حرف |
80.8 |
روشنایی ایمنی و پردازش شستشو
چراغ عملیاتی ایمنی در اتاق تاریک این فیلم یک چراغ ایمنی زرشکی با لامپ 15W است. هنگامی که فیلم برای جداسازی استفاده می شود ، فاصله لامپ به طور کلی بالاتر از 1.2 متر است. زمان روشنایی تجمعی
بیش از 40 دقیقه نمونه در معرض باید در 2 ساعت شستشو شود. روند شستشو در جدول زیر نشان داده شده است.
| راه را شستشو دهید |
کشورهای دیگر |
دما / |
زمان توسعه /دقیقه |
زمان ثابت /دقیقه |
خشک / |
حمل و نقل
ML/M2 |
| کتابچه راهنمای |
D-19B |
0.5 20 20 |
5 ± 1 |
10 |
خشک کردن طبیعی |
300 |
| ماشین شستشوی ماشین |
G-30 |
2 29 ± 1 |
1.5 ～ 2 |
2 |
45 ～ 55 |
منحنی کار فیلم اصلی
نام محصول و مشخصات مدل
| مدل |
مشخصات |
|
D4 ، D4-D ، H4 ، LA400 ، D5 ، D5-D ،
D7 ، D7-D ، H7 ، H7-D
|
356mm×432mm(14in.×17in.),305mm×381mm(12in.×15in.),260mm×360mm (10in. ×14in.),70mm×300mm,80mm×150mm,80mm×240mm,80mm×300mm,80mm×360mm, 100mm × 356mm ، 195mm × 275mm ، 70mm × 200m ، 80mm × 100m ، 80mm × 200m |
مشخصات دیگر و ظرفیت بسته بندی نیز می تواند با توجه به نیاز مشتری ارائه شود.
ویژگی ها و استفاده ها
فیلم اشعه ایکس صنعتی نوعی فیلم با وضوح بالا و با وضوح تصویر بالا است که به طور گسترده در تشخیص نقص غیر مخرب مورد استفاده قرار می گیرد. این فیلم دارای حساسیت بالا ، کنتراست بالا ، کیفیت بالا ،
این می تواند مستقیم یا با صفحه حساسیت سرب برای قرار گرفتن در معرض اشعه X یا γ باشد. مناسب برای اجزای الکترونیکی ، مواد مصنوعی ، ریخته گری و ریخته گری ، جوشکاری و غیره است.
آزمایش NDT برای ساخت کشتی ، صنعت دفاع ملی و صنعت هسته ای ، صنعت هوافضا و هواپیمایی و غیره. با استفاده از پایه ورق پلی استر آبی ، دو طرف با لایه امولسیون ، لایه و
لایه محافظ این فیلم دارای لایه های غنی ، وضوح تصویر بالا و تعریف خوب است. این فیلم را می توان در دمای اتاق پردازش کرد ، همچنین می تواند توسط دستگاه درجه حرارت بالا پردازش شود.
ویژگی ها و استفاده ها
| |
GB/T19348.1 |
EN 584.1 |
ASTME 1815-08 |
ISO 11699-1 |
| D4 ، D4-D ، H4 |
ج 3 |
ج 3 |
ⅰ |
ج 3 |
| D5 ، D5-D |
C4 |
C4 |
ⅰ |
C4 |
| D7 ، LA400 ، D7-D ، H7 ، H7-D |
ج |
ج |
ⅱ |
ج |
عملکرد محصول
| نام فهرست |
واحد |
D4 ، D4-D |
H4 |
LA400 |
D5 ، D5-D |
D7 ، D7-D ، H7 ، H7-D |
| تراکم مه |
- |
0.0.10 |
0.0.10 |
0.0.10 |
0.0.10 |
0.12 |
| فاکتور کنتراست "R" |
- |
≥4.0 |
≥3.0 |
≥3.2 |
≥4.0 |
5.5 |
| ISO "S" |
- |
1.5 |
≥1.0 |
0.6 |
1.5 |
≥2.0 |
| زمان محلول در قلیایی |
دقایقی |
≥10 |
| مقاومت خراش در پردازش |
حرف |
80.8 |
روشنایی ایمنی و پردازش شستشو
چراغ عملیاتی ایمنی در اتاق تاریک این فیلم یک چراغ ایمنی زرشکی با لامپ 15W است. هنگامی که فیلم برای جداسازی استفاده می شود ، فاصله لامپ به طور کلی بالاتر از 1.2 متر است. زمان روشنایی تجمعی
بیش از 40 دقیقه نمونه در معرض باید در 2 ساعت شستشو شود. روند شستشو در جدول زیر نشان داده شده است.
| راه را شستشو دهید |
کشورهای دیگر |
دما / |
زمان توسعه /دقیقه |
زمان ثابت /دقیقه |
خشک / |
حمل و نقل
ML/M2 |
| کتابچه راهنمای |
D-19B |
0.5 20 20 |
5 ± 1 |
10 |
خشک کردن طبیعی |
300 |
| ماشین شستشوی ماشین |
G-30 |
2 29 ± 1 |
1.5 ～ 2 |
2 |
45 ～ 55 |
منحنی کار فیلم اصلی
منحنی کار آلومینیوم D7 D7 منحنی کار فولاد فیلم
ذخیره سازی و ماندگاری
این فیلم باید در یک مکان خشک با دمای پایین ذخیره شود ، بهترین شرایط ذخیره سازی دما 23 ℃ 23 ℃ ، رطوبت نسبی 30 ٪ ~ 65 ٪. باید از درجه حرارت بالا ، زیاد جلوگیری شود
ذخیره شده در گازهای مرطوب ، رادیواکتیو و شیمیایی ، از ذخیره در همان اتاق با پردازش داروی مایع خودداری کنید و باید در دوره اعتبار ، ماندگاری محصول 30 ماهه استفاده شود.
مسائل نیاز به توجه
1. فیلم ذخیره شده در دمای پایین باید قبل از استفاده 2 ساعت قبل از آن خارج شود و بیش از 2 ساعت در دمای اتاق قرار گیرد تا دمای فیلم و محیط استفاده اطمینان حاصل شود
تعادل دما سازگار است و سپس بسته بندی فیلم را باز می کند ، تا از تشکیل بخار آب بر روی سطح فیلم ناشی از چسبندگی بین فیلم ها جلوگیری شود و بر اثر تصویر فیلم تأثیر بگذارد ،
برای اطمینان از استفاده عادی از فیلم.
2. این فیلم باید در زیر لامپ ایمنی ریخته ، بارگیری و شستشو شود. فیلم نباید خیلی طولانی در زیر لامپ ایمنی قرار بگیرد
برای جلوگیری از اصطکاک ، فیلم آلوده ، فیلم باید با احتیاط اداره شود. پس از قطع شدن ، این فیلم باید در اسرع وقت استفاده شود و فیلم بلااستفاده باید مطابق بسته اصلی بسته شود.
