HRD-120 دستگاه تشخیص یکپارچه عیب Dlaw برای نقص سیم طناب در معادن، طناب‌کشی و جرثقیل‌ها
一. بررسی اجمالی محصول
• تشخیص آنلاین سیم طنابشکستگی سیم داخلی و خارجی، سایش، زنگ زدگی، تغییر شکل، رشته‌های شل، سیم پریدگی، تغییرات مواد و سایر عیوب.• گزارش نتیجه آزمایش می‌تواند استانداردهای صنایع مختلف را برآورده کند و تعداد سیم‌های شکسته و نسبت ناحیه سیم شکسته به کل ناحیه شکسته سیم را دارد.• استفاده از رابط USB کامپیوتر (سیمی) یا "شبکه Wi-Fi خود" (بی‌سیم) پردازش تجزیه و تحلیل نمونه‌برداری مستقیم، با زنگ هشدار صوتی و نوری آنلاین و نتایج نمایش در زمان واقعی.
• ساختار دایره‌ای سنسور، احاطه محیطی، مغناطیس‌سازی محوری، مغناطیس‌سازی فوری سیم طناب تا حالت اشباع.
• سنسور پوسته آلیاژ آلومینیومی را اتخاذ می‌کند، با عملکردهای ضد آب، ضد گرد و غبار، ضد ضربه و ضد رطوبت.
• عملکرد پایدار، عملکرد قابل اعتماد، دقت تشخیص بالا، عملکرد ضد تداخل قوی، داده‌های دقیق.
• نرم‌افزار ADAPTS به سیستم عامل‌های مختلف کامپیوتر Windows 98/2000 / xp/Vista/ Windows 7/8/10/11
• به طور گسترده در معادن، راه‌آهن کابلی، تجهیزات بالابر، آسانسور، ماشین‌آلات بندری، پل کابلی و سایر زمینه‌ها استفاده می‌شود.
二.
پیکربندی و مدل سیستم

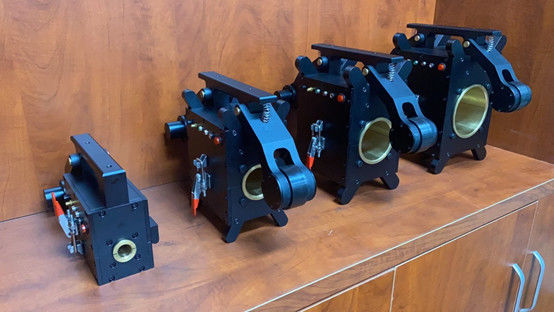

همه باید سفارشی شوند: دستگاه تشخیص عیب سیم طناب (48 میلیمتر کوچک - 78 میلیمتر متوسط - 108 میلیمتر بزرگ)SN.
پیکربندی نام و مدل
| |
مقدار |
علامت |
واحد حسگر |
1 |
| • واحد حسگر یکپارچه |
رمزگذار شامل |
• گروه حساسیت مغناطیسی Hall Display • آستین راهنمای سایش مرکز شناور
• رمزگذار فاصله با دقت بالا • دستگاه نورد چرخ موقعیت‌یابی خودکار
1
مجموعه
|
رمزگذار شامل2 |
• زنگ هشدار در زمان واقعی (تبدیل دیجیتال به آنالوگ hi-fi) |
| • ماژول تبدیل آنالوگ به دیجیتال AD • ماژول رد نویز خودکار |
• ماژول هشدار صوتی و تصویری نقص • ماژول تضمین کیفیت تشخیص
• حالت Plug and Play DAQ
1
مجموعه
|
شامل ضبط Wi-Fi3 |

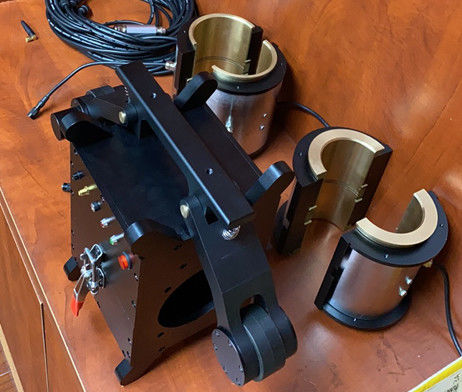

آستین آستر قابل تعویض |
| |
5 مجموعه |
مشخصات سفارشی جداگانه مورد بحث قرار می‌گیرد |
واحد پردازش |
4 |
| کابل انتقال USB |
1 عدد |
سفارشی 20 متر طول |
2، همه اندازه‌ها را می‌توان در صورت تقاضا سفارشی کرد (و می‌توان آستر قابل تعویض را با دقت سفارشی کرد). مانند بوشینگ قابل تعویض 48 میلیمتر + 24 میلیمتر |
آنتن Wi-Fi |
| 2 عدد |
یکی برای قطعات یدکی است |
6 |
نرم‌افزار پردازش بلادرنگ سیگنال نسخه 3.0 |
| 1 مجموعه |
7 |
کامپیوتر جمع‌آوری داده‌ها (نوع تبلت) |
|
| 1 واحد |
شارژر شامل |
واحد لوازم جانبی |
8 |
| کیف ابزار سفارشی |
1 عدد |
چرخ شیفت میله کششی سفارشی |
2، همه اندازه‌ها را می‌توان در صورت تقاضا سفارشی کرد (و می‌توان آستر قابل تعویض را با دقت سفارشی کرد). مانند بوشینگ قابل تعویض 48 میلیمتر + 24 میلیمتر |
شارژر همه کاره |
| 1 عدد |
چراغ قرمز: شارژ |
2، همه اندازه‌ها را می‌توان در صورت تقاضا سفارشی کرد (و می‌توان آستر قابل تعویض را با دقت سفارشی کرد). مانند بوشینگ قابل تعویض 48 میلیمتر + 24 میلیمتر |
10
کابل ایمنی کششی انعطاف‌پذیر
|
| 1 عدد |
اتصالات انعطاف‌پذیر برای واحدهای حسگر |
2، همه اندازه‌ها را می‌توان در صورت تقاضا سفارشی کرد (و می‌توان آستر قابل تعویض را با دقت سفارشی کرد). مانند بوشینگ قابل تعویض 48 میلیمتر + 24 میلیمتر |
راهنمای عملیات (داده‌های فنی مرتبط) |
| 1 عدد |
12 |
2، همه اندازه‌ها را می‌توان در صورت تقاضا سفارشی کرد (و می‌توان آستر قابل تعویض را با دقت سفارشی کرد). مانند بوشینگ قابل تعویض 48 میلیمتر + 24 میلیمتر |
|
| 1 عدد |
13 |
2، همه اندازه‌ها را می‌توان در صورت تقاضا سفارشی کرد (و می‌توان آستر قابل تعویض را با دقت سفارشی کرد). مانند بوشینگ قابل تعویض 48 میلیمتر + 24 میلیمتر |
|
| 1 عدد |
توجه: 1، در میان آنها 7 کامپیوتر دو منظوره تبلت اختیاری است (با توجه به تقاضا، هزینه اضافی است). |
2، همه اندازه‌ها را می‌توان در صورت تقاضا سفارشی کرد (و می‌توان آستر قابل تعویض را با دقت سفارشی کرد). مانند بوشینگ قابل تعویض 48 میلیمتر + 24 میلیمتر |
|
三. هسته فنی و صلاحیت قانونی
1. ابزار مجازی: عدم قطعیت بی‌نهایت طناب. فقط استفاده از فناوری ابزار مجازی، جایگزینی ابزارهای سنتی با نرم‌افزار و پردازش نمونه‌برداری مستقیم توسط رایانه‌ها می‌تواند از عدم تشخیص و عدم قضاوت اشتباه اطمینان حاصل کند، درست مانند تماشای یک فیلم، اسکن سیم طناب در طول فرآیند، نتایج دقیق و تکرارپذیری خوبی دارند.
2. سه ابزار ثابت: با توجه به استانداردهای ملی برای ضایعات سیم طناب در صنایع مختلف، این محصول از تشخیص غیر مخرب آنلاین کیفی، کمی، موقعیت‌یابی، الکترومغناطیسی سیم شکسته داخلی و خارجی، زنگ‌زدگی، سایش، تغییرات سطح مقطع فلزی، رشته‌های شل، سیم پریدگی، تغییر شکل، ناهنجاری‌های مواد و سایر عیوب استفاده می‌کند.
3. ابزار قانونی: مطابق با استاندارد آمریکایی ASTM1571-2021 و استاندارد ملی GB/T21387-2008.
四. شاخص‌های فنی
کل سری می‌تواند تشخیص دهد
محدوده قطر سیم طناب
: 1.5-300 میلیمتر (نیاز به پیکربندی سری‌های مختلف سنسور مشخصات)سرعت نسبی سنسور و سیم طناب: 0.0-6.0 متر بر ثانیه بهترین: 0.1-0.5 متر بر ثانیهبهترین فاصله بین آستین راهنمای سنسور و سیم طناب 2-4 میلیمتر است و فاصله مجاز 0-15 میلیمتر است
قابلیت تشخیص نقص سیم شکسته (LF)
کیفی:
دقت
تشخیص کیفی سیم شکسته متمرکز واحد99.99%کمی: تعداد سیم‌های شکسته در یک مکان واحد اجازه می‌دهد یک یا یک ریشه معادل اشتباه قضاوت شودهنگامی که تعداد سیم‌های شکسته در یک مکان واحد بدون خطا بیش از 100 بار تشخیص داده شود، میزان دقت بیش از 92٪ است
نرخ تغییر کمی سطح مقطع فلزی (LMA)
The
خطای تکرارپذیری مجاز
مقدار نشانگر دقت آزمایش: ±0.055%The خطای مجاز
مقدار نشانگر دقت آزمایش: ± 0.2%قابلیت تشخیص موقعیت (L): خطای درصدی مقدار نشانگر طول تشخیص: ±0.2%منبع تغذیه
:
5 ولت از باتری کامپیوتر≤85%< 10 کیلوگرم (با توجه به وضعیت واقعی سفارشی شده)
دمای محیط:
-10≤85%فشار اتمسفر: 86~106Kpa رطوبت نسبی: ≤85%
