طرح پیکربندی سیستم کالیبراسیون ارتعاش با فرکانس متوسط
1. شرح کلی
این طرح عمدتاً کالیبراسیون خودکار/دستی حساسیت، خطی بودن، ویژگی‌های دامنه-فرکانس و فاز-فرکانس حسگر ارتعاش را محقق می‌کند و گزارش آزمون مربوطه را تشکیل می‌دهد. این سیستم از نظر ساختار ساده، آسان برای کار و استفاده است و با JJG233-2008 "مقررات تأیید برای حسگرهای شتاب سنج پیزوالکتریک"، GB/T20485.21-2007/ISO16063-21:2003 "روش‌های کالیبراسیون برای حسگرهای ارتعاش و ضربه قسمت 21 روش مقایسه کالیبراسیون ارتعاش"، "JJG 134-2003 الزامات آزمایش و کالیبراسیون مانند مقررات تأیید برای حسگرهای سرعت مغناطیسی و مقررات تأیید برای JJG 676-2000 ارتعاش سنج کار مطابقت دارد.
2. عملکرد اصلی
محدوده فرکانس موجود: 5 هرتز تا 10 کیلوهرتز؛
دامنه ارتعاش موجود: 0 تا ±700 متر بر مجذور ثانیه؛
می‌تواند به طور دقیق ولتاژ، شارژ، شتاب خروجی IEPE، سرعت و سایر حسگرها و تستر ارتعاش را تأیید/کالیبره کند. از روش مقایسه نقطه به نقطه، روش فرکانس جارویی سینوسی، روش تحریک تصادفی و روش تحریک ضربه و سایر روش‌های تأیید/کالیبراسیون پشتیبانی می‌کند.
3. ترکیب اصلی

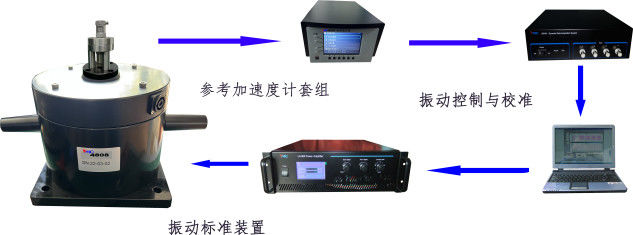

این طرح از شتاب‌سنج استاندارد، تقویت‌کننده شارژ با نویز کم، میز ارتعاش کوچک، تقویت‌کننده توان خطی، جمع‌کننده داده‌های دینامیکی و نرم‌افزار تست و کنترل ویژگی‌های حسگر تشکیل شده است. تست خودکار و کنترل حلقه بسته حساسیت حسگر، خطی بودن دامنه و پاسخ فرکانسی توسط کنترل کامپیوتری محقق می‌شود.
توجه: شتاب‌سنج تحت آزمایش به محصول واقعی بستگی دارد و شکل فقط برای مرجع شتاب‌سنج خروجی شارژ است.
4. پارامترهای فنی تجهیزات
4.1. میز ارتعاش
میز لرزان استاندارد HG-5024M از مواد مغناطیس دائمی Ndfeb خاکی کمیاب استفاده می‌کند. این دستگاه دارای ویژگی‌های حجم کم، وزن سبک، محدوده فرکانس وسیع، ساختار منطقی و قابلیت اطمینان بالا است. به طور ویژه برای کالیبراسیون ارتعاش، تست ارتعاش و تست ارتعاش منبع ارتعاش استاندارد طراحی شده است، می‌تواند به عنوان کالیبراسیون حسگر ارتعاش، کالیبراسیون و آزمایش استفاده شود، همچنین می‌تواند برای قطعات ابزار بزرگ و متوسط از ارتعاش محیطی، تست خستگی، اندازه‌گیری ساختار کوچک و متوسط از پاسخ دینامیکی، تست فرکانس رزونانس و امپدانس مکانیکی، تست مدال استفاده شود.
| حداکثر نیروی تحریک سینوسی |
≥120N (خنک‌کننده هوا 200N) |
| فرکانس کاری |
5 هرتز تا 10000 هرتز |
| حداکثر شتاب |
1 متر بر مجذور ثانیه تا 700 متر بر مجذور ثانیه (مقدار پیک) |
| حداکثر سرعت |
1.4 متر بر ثانیه (مقدار پیک) |
| حداکثر جابجایی |
12.7 میلیمتر (پیک تا پیک) |
| شار نشتی |
＜5mT |
| ≥96 dB |
≥50dB |
| پایداری فرکانس |
≤0.1% |
| پایداری دامنه |
≤0.3% |
| درجه اعوجاج |
≤5% |
| ارتعاش عرضی |
≤10% |
| خطای نشانگر فرکانس |
≤0.1% |
| سفتی پشتیبانی |
5.6N/mm |
| امپدانس DC سیم پیچ |
0.8Ω |
| حداکثر جریان ورودی |
15Arms (خنک‌کننده هوا 25Arms) |
| کیفیت قطعات متحرک |
180 گرم |
| 1.5KG |
35 کیلوگرم |
| اندازه میز |
Φ62.5mm (سوراخ نصب Φ50.8, 5-M8) |
| ابعاد کلی |
Φ215×200mm |
| محدوده دما |
دمای کار: 5 درجه سانتی‌گراد تا 40 درجه سانتی‌گراد؛
دمای ذخیره‌سازی: -20 درجه سانتی‌گراد تا 70 درجه سانتی‌گراد.
|
| رطوبت نسبی |
بیشتر از 75% نباشد (دما بیشتر از 30 درجه سانتی‌گراد نباشد) |
| ±10VP/5 mA (حداکثر) |
سوکت 4 پین |
| تقویت‌کننده توان پیشنهادی |
LA-500 (20V25A) |
توجه: HG-5024M می‌تواند به عنوان یک میز لرزان استاندارد برای ساخت و ساز استاندارد مطابق با مقررات تأیید میز لرزان استاندارد JJG 298-2015 استفاده شود.
محدوده فرکانس: 10-10000 هرتز؛ حداکثر دامنه: 300 متر بر مجذور ثانیه.
4.2. تقویت‌کننده توان خطی
تقویت‌کننده توان LA-500 از شاسی استاندارد 19 اینچی، نمایشگر LCD با رنگ واقعی جریان، ولتاژ، فرکانس سیگنال و حفاظت، خروجی توان خطی، اعوجاج کم، نسبت سیگنال به نویز خوب استفاده می‌کند؛ با ولتاژ خروجی، نشانگر جریان و سوراخ‌های انتهای مانیتورینگ؛ عملکردهای حفاظتی متعدد؛ مستقیماً درایو شیکر مدال سری MS و شیکر کوچک سری VT/SVT
| مدل محصول |
1 |
| توان خروجی نامی |
500 VA |
| امپدانس ورودی |
>10 kΩ |
| ولتاژ خروجی نامی |
25 Vrms |
| جریان خروجی نامی |
20Arms |
| اعوجاج غیر خطی |
＜1% |
| ≥96 dB |
≥80dB |
| بهره |
10 V/V±2dB |
| پاسخ فرکانسی هرتز |
جریان مستقیم |
0 - 50k±1dB |
| جریان متناوب |
20 - 50k±1dB |
| محدوده فرکانس هرتز |
نسبت توان کامل |
20 - 5k |
| توان کاهش یافته |
0 - 50k |
| W×H×D mm |
483×132.5×480
کیلوگرم
|
| 22.5 |
منبع تغذیه |
| 100 تا 240 ولت AC، 50/60 هرتز |
مجهز به مدل ویبراتور: |
| SVT-03 |
4.3. به شتاب‌سنج مراجعه کنید |
شتاب‌سنج مرجع HG-8305 از ساختار فشرده‌سازی مرکزی، ویژگی‌های دمایی خوب، پایداری طولانی مدت بالا، مقاومت در برابر ضربه قوی استفاده می‌کند؛ نصب دوگانه M5 (10-32 اختیاری) در پایین و بالا می‌تواند کالیبراسیون دقیق حساسیت حسگر را در حالت پشت به پشت، انتقال مقدار ارتعاش استاندارد و عملکردهای استاندارد تأیید پایدار محقق کند.
منحنی پاسخ فرکانسی
منحنی دما
حساسیت مرجع (±10%)
| 0.110 pC/(m/s2) |
محدوده فرکانس کاری |
| 0.2 هرتز تا 10 کیلوهرتز |
فرکانس طبیعی نصب |
| 9800 متر بر مجذور ثانیه |
محدوده فرکانس دامنه |
| ±2% |
0.2 هرتز تا 5 کیلوهرتز |
±10% |
|
| 5 هرتز تا 10 کیلوهرتز |
پاسخ فاز-فرکانس (±1 درجه) |
|
| 0.2 هرتز تا 10 کیلوهرتز |
فرکانس طبیعی نصب |
|
| ≥40kHz |
حساسیت عرضی |
|
| ≤2% |
محدوده دمای کار |
|
| -74~+200 درجه سانتی‌گراد |
مقاومت عایق |
|
| ≥1011Ω |
پایداری سالانه |
|
| ≤0.5% |
حساسیت دمای گذرا |
|
| ≤0.5% |
حساسیت دمای گذرا |
|
| 0.5ms-2/درجه سانتی‌گراد (0.3 هرتز) |
حساسیت مغناطیسی |
|
| 1ms-2/T |
حساسیت کرنش پایه |
|
| 0.01ms-2/μϵ |
بخش حساس |
|
| کوارتز |
ظرفیت |
|
| ~70 pF |
وزن |
|
| 1.5KG |
حالت نصب |
|
| 10-32 |
حالت خروجی |
|
| قطبیت مثبت |
حالت خروجی |
|
| قطبیت مثبت |
گشتاور نصب |
|
| 0.5Nm تا 3.5Nm |
توجه: تقویت‌کننده‌های شارژ HG-8305 و HG-8102B به عنوان کیت‌های ارتعاش استفاده می‌شوند و می‌توانند مطابق با مقررات تأیید برای شتاب‌سنج‌های پیزوالکتریک JJG 233-2008 به عنوان شتاب‌سنج‌های مرجع استفاده شوند. |
|
4.4. تقویت‌کننده شارژ با نویز کم
HG-8102B: یک تقویت‌کننده شارژ با نویز کم چند حالته با نرمال‌سازی حساسیت حسگر 4 بیتی، با شارژ، ولتاژ، IEPE و سایر سه حالت ورودی، بهره، فیلتر بالاگذر، فیلتر پایین‌گذر و گزینه‌های چند فایل نرمال شده؛ اندازه کوچک، ادغام بالا؛ چهار مجموعه خروجی اعشاری نرمال شده (1.000~10.99pC/UNIT)؛ مناسب برای اندازه‌گیری و کالیبراسیون دقیق.
ورودی
| ولتاژ /IEPE (4mA/24VDC): ±10V ; شارژ الکتریکی: ±106pC |
صادرات |
| ±10VP/5 mA (حداکثر) |
افست DC |
| ±10mV |
نویز |
| ≤5μVrms (حداکثر بهره به ورودی تا می‌شود) |
درجه‌بندی بهره |
| 0.1; 1; 10; 100; 1000mV/pC (وقتی ظرفیت منبع 1nF باشد) |
دقت |
| بهتر از ±0.5% |
فیلتر پایین‌گذر: |
| 0.3,1k,3k,10k,30k,100kHz (فرکانس قطع - 3dB±1dB, نرخ تضعیف -12dB/OCT) |
فیلتر بالاگذر: |
| 0.3,1,3,10,30,100Hz (فرکانس قطع - 3dB±1dB, نرخ تضعیف -6dB/OCT) |
دما |
| دمای کار: 0 درجه سانتی‌گراد تا +50 درجه سانتی‌گراد؛ دمای ذخیره‌سازی: -55 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد |
رطوبت |
| 95%R.H. حداکثر |
منبع تغذیه |
| 100 تا 240 ولت AC، 50/60 هرتز |
ابعاد |
| 45mm (W) × 122mm (H) × 200mm (D) |
وزن |
| 1.5KG |
حالت اتصال |
| حالت ورودی: M5; حالت خروجی: BNC; منبع تغذیه: 3GTJE3 (AC) |
خط ورودی: |
| کابل نویز کم 2 متری دو سر M5 STYV-1 |
خط خروجی |
| کابل خروجی BNC 2 متری دو سر 50Ω |
سیم برق |
| 3GTJA (AC); 1PCS |
4.5. جمع‌کننده داده‌های دینامیکی (کنترل‌کننده) |
جمع‌کننده داده‌های دینامیکی HG-9204H یک جمع‌کننده داده‌های دینامیکی ورودی 4 کاناله و خروجی 2 کاناله با نرخ نمونه‌برداری بالا است. می‌توان آن را با نرم‌افزار اندازه‌گیری و کنترل پایه HG-9800-02 ترکیب کرد تا یک سیستم جمع‌آوری داده‌های دینامیکی تشکیل شود و همچنین می‌توان آن را با نرم‌افزار تست ویژگی‌های حسگر HG-9800-05 ترکیب کرد تا یک سیستم کنترل ارتعاش حلقه بسته تشکیل شود.
تعداد کانال‌ها را وارد کنید
| 4 |
حالت سیگنال |
|
| شارژ، ولتاژ، IEPE |
پهنای باند ورودی سیگنال ولتاژ |
|
| DC-100kHz |
پهنای باند ورودی سیگنال IEPE |
|
| 0.3Hz-100kHz |
نسبت سیگنال به نویز |
|
| ≥96 dB |
رقم AD |
|
| 16 |
دقت AD |
|
| بهتر از ±0.5% |
محدوده ورودی |
|
| ولتاژ /IEPE: ±10Vp |
محدوده ورودی شارژ: ±1×10
5pCبهره داخلی
|
|
| ورودی ولتاژ /IEPE: 1 برابر، 10 برابر، 100 برابر ورودی شارژ: 0.1، 1، 10، 100 برابر |
منبع تغذیه تحریک IEPE |
|
| 4mA±1mA /(20-24VDC); |
نرخ نمونه‌برداری تک کاناله |
|
| حداکثر 1 میلیون نمونه‌برداری موازی در هر کانال |
صادرات DA |
|
| 2 خروجی مستقل |
وضوح DA |
|
| 16bit |
نرخ تبدیل DA |
|
| 500kHz; |
دامنه خروجی سیگنال |
|
| ±10VP; |
دقت |
|
| بهتر از ±0.5% |
ابعاد w×D×H (mm) |
|
| |
| W240mm×H69mm×D277mm |
وزن (گرم) |
|
| 3.5 کیلوگرم |
منبع تغذیه |
|
| 100 تا 240 ولت AC، 50/60 هرتز |
نرم‌افزار پشتیبانی |
|
| نرم‌افزار جمع‌آوری و کنترل سیگنال HG-9800 |
4.6. سیستم تست و کنترل ویژگی‌های حسگر (کامپیوتر و نرم‌افزار) |
|
ماژول تست و کنترل ویژگی‌های حسگر HG-9800-05:
با حسگرهای استاندارد، تقویت‌کننده‌های توان، میز لرزان استاندارد، کنترل‌کننده و غیره، حساسیت، خطی بودن دامنه، پاسخ فرکانسی حسگر شتاب را می‌توان به طور خودکار آزمایش کرد، محدوده فرکانس می‌تواند به 40 کیلوهرتز برسد و گزارش آزمایش می‌تواند به طور خودکار تولید شود.
1، تست فرکانس نقطه: می‌تواند هر مجموعه‌ای از فرکانس و مقدار دامنه ارتعاش را تنظیم کند (می‌تواند شتاب، سرعت، جابجایی و غیره را تنظیم کند)، به طور خودکار تست ارتعاش تک نقطه‌ای، چند نقطه‌ای را کامل کند و یک گزارش تشکیل دهد؛
2، تست فرکانس جارویی: نقطه فرکانس مرجع، حد بالایی و پایینی نقطه فرکانس را تنظیم کنید و به طور خودکار حساسیت و تست پاسخ فرکانسی را درک کنید؛
3، تست تصادفی (سریع): با استفاده از سیگنال‌های تصادفی، به سرعت تست پاسخ فرکانسی حسگر ارتعاش را کامل کنید؛
4. به طور خودکار تست خطی بودن دامنه را کامل کنید و یک گزارش تشکیل دهید؛
1. پیکربندی و قیمت پایه
نام
| |
شماره مدل |
مقدار |
قیمت مرجع |
شتاب‌سنج استاندارد |
-
|
HG-8305 |
1 |
توجه: قیمت‌های فوق شامل هزینه‌های کالیبراسیون نمی‌شود. |
|
-
|
1 |
|
توجه: قیمت‌های فوق شامل هزینه‌های کالیبراسیون نمی‌شود. |
|
-
|
HG-8102B |
1 |
توجه: قیمت‌های فوق شامل هزینه‌های کالیبراسیون نمی‌شود. |
|
-
|
HG-5024M |
1 |
توجه: قیمت‌های فوق شامل هزینه‌های کالیبراسیون نمی‌شود. |
|
-
|
LA-500 |
1 |
توجه: قیمت‌های فوق شامل هزینه‌های کالیبراسیون نمی‌شود. |
|
-
|
HG-9204H |
1 |
توجه: قیمت‌های فوق شامل هزینه‌های کالیبراسیون نمی‌شود. |
|
-
|
HG-9800 |
1 |
توجه: قیمت‌های فوق شامل هزینه‌های کالیبراسیون نمی‌شود. |
|
-
|
1 |
|
توجه: قیمت‌های فوق شامل هزینه‌های کالیبراسیون نمی‌شود. |
|
-
|
1 |
|
توجه: قیمت‌های فوق شامل هزینه‌های کالیبراسیون نمی‌شود. |
|
| |
|
|
