FD-GT-20 نمایشگر رنگی دیجیتال TFT سیستم ریل راه‌آهن چرخ دستی سبک وزن آشکارساز نقص اولتراسونیک
1. مقدمه
آشکارساز نقص ریل FD-GT-20 نسل سوم محصولات تمام دیجیتال گروه HUATEC با نمایشگر رنگی TFT و چرخ دستی سبک وزن است که برای سیستم راه‌آهن استفاده می‌شود. این تجهیزات مطابق با استاندارد TB/T 2340-2012 UT Rail Tester که توسط وزارت راه‌آهن (چین) صادر شده است، قادر به انجام کار تشخیص برای ریل‌هایی با وزن 43 تا 75 کیلوگرم بر متر است. این دستگاه به طور موثر عیوب مختلف را در سر، تار وفلنج یک ریل، قابل استفاده برای راه‌آهن، راه‌آهن پرسرعت و مترو شناسایی می‌کند.
این دستگاه حالت میزبان اولتراسونیک + ترمینال عملیاتی را اتخاذ می‌کند و از طریق WIFI بی‌سیم متصل می‌شود. در حالی که تجربه عملیات مشتری را بهبود می‌بخشد، عملکرد اینترنت پلاس این دستگاه می‌تواند برای تحقق انواع عملکردهایی مانند جداسازی تشخیص انسان و ماشین، داده‌های آنلاین، ذخیره‌سازی بی‌درنگ آفلاین، موقعیت‌یابی GPS، ذخیره‌سازی ابری داده‌ها و غیره گسترش یابد. و شما می‌توانید ترمینال عملیات اولتراسونیک خود را با توجه به نیازهای مشتری سفارشی کنید.
2. ویژگی‌ها
(1) قاب چرخ دستی جمع و جور، بادوام و آسان برای نگهداری است؛
(2) مخزن آب جعبه ابزار یکپارچه با ظرفیت بالا؛
(3) نگهدارنده پروب بالابر یکپارچه،پروب آسان برای برداشتن و جایگزینی است؛
(4) اندازه کوچک و قابل حمل، با پنل لمسی سه گانه صنعتی؛
(5) شاخص‌های عملکرد عالی، مطابق با استانداردهای مربوطه؛
(6) پشتیبانی از موقعیت‌یابی GPS، ذخیره‌سازی ابری داده‌ها، تشخیص خودکار گفتار و سایر عملکردها؛
(7) یک برنامه کاربردی که نیازهای تشخیص نقص را برآورده می‌کند.

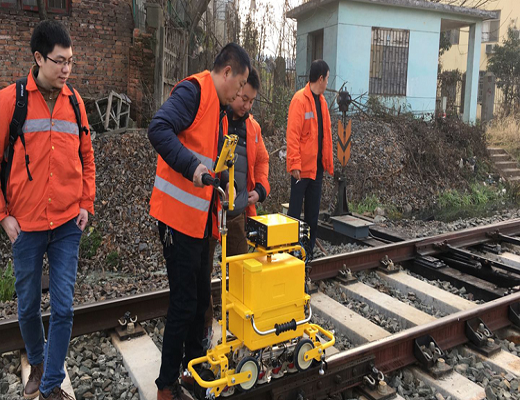

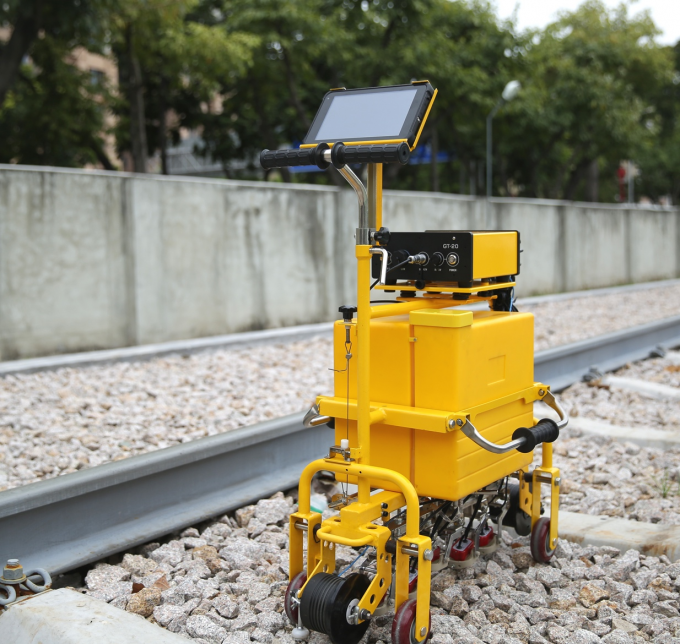

3. چرخ دستی ساختار ظاهری

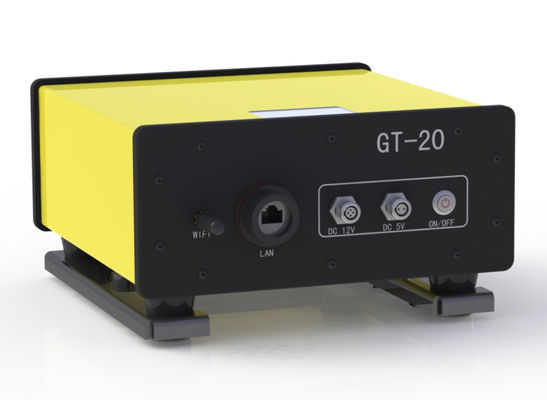

4. ساختار ظاهری دستگاهدستگاه کوچک و قابل حمل است، ابعاد کلی: 94X222X225mm، وزن خالص حدود 1.8 کیلوگرم است

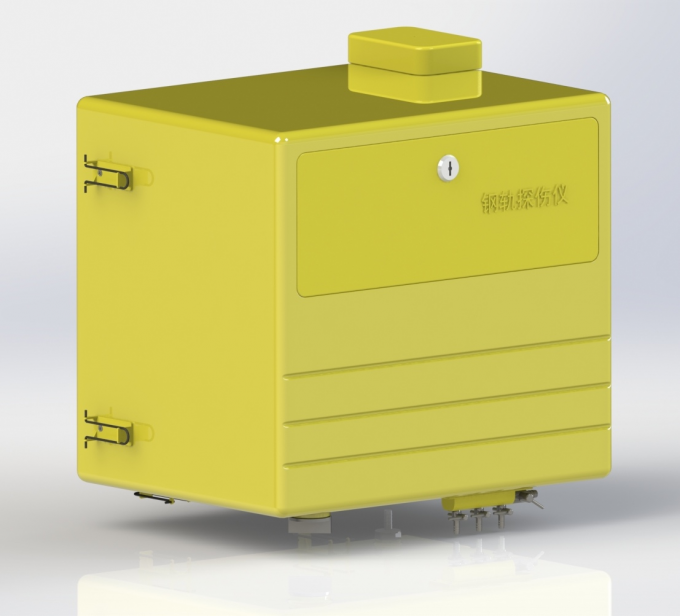

5. مخزن آب جعبه ابزار یکپارچه با ظرفیت بالا
مخزن آب پلاستیکی، پر از آب 20 لیتر است.
6. نگهدارنده پروب یکپارچه
تمام پروب‌ها در قسمت زیرین ماشین بسته شده‌اند، که می‌توان آنها را به صورت تکی بلند یا جدا کرد و پروب را می‌توان راحت‌تر جدا و جایگزین کرد.

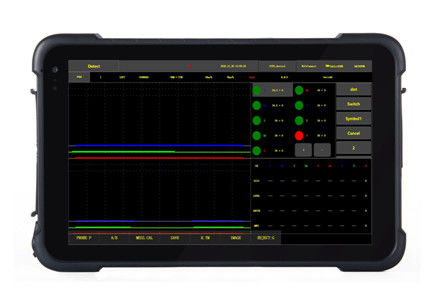

7. تبلت سه گانه صنعتی
تبلت صفحه لمسی سه گانه صنعتی، ضد گرد و غبار، ضد آب و ضد ضربه.
8. نرم‌افزار کاربردی تشخیص نقص مخصوص دستگاه
برای ویژگی‌های عملیاتی صفحه لمسی، نرم‌افزار کاربردی طراحی شده ویژه، انتخاب عملکرد و تنظیم پارامترها را آسان‌تر می‌کند.
9. نرم‌افزار پخش داده‌های تشخیص نقص کامپیوتری
سرعت پخش داده‌ها قابل تنظیم است، پشتیبانی از پخش هوشمند، غربالگری رویداد، آمار، جستجوی داده‌ها، چاپ، صادرات و سایر عملکردها.
مشخصات فنی
| کانال |
10 کانال: 9 کانال بازرسی و 1 کانال کالیبراسیون. |
| نوع پروب |
پروب‌های دو عنصری با زاویه متفاوت با فرکانس‌های بین 2 تا 2.5 مگاهرتز، شامل 6 پروب 70 درجه، 2 پروب 37 درجه و 1 پروب 0 درجه. |
| درگاه |
BNC |
| آرایش پروب و ناحیه تشخیص |
تشخیص جامع آسیب به تمام قسمت‌های اصلی ریل، از جمله:
2 پروب 70 درجه سمت چپ سر ریل را اسکن می‌کنند
2 پروب 70 درجه وسط سر ریل را اسکن می‌کنند
2 پروب 70 درجه سمت راست سر ریل را اسکن می‌کنند
2 پروب 37 درجه کمر ریل (ترک‌های پیچ و سایر ترک‌های مورب) را اسکن می‌کنند
1 پروب 0 درجه سر ریل، کمر ریل، کف ریل، ترک افقی سوراخ پیچ را اسکن می‌کند
|
| محدوده فرکانس |
1.5 مگاهرتز~3.0MHz |
| بهره |
0~80dB |
| رد |
خاموش، بزرگ |
| محدوده دینامیکی |
کمتر از 16dB با حداقل رد، 2~6dB با حداکثر رد |
| PRF |
400Hz در هر کانال |
| حالت نمایش |
A-scanB-scanA+B scan |
| محدوده تشخیص |
می‌تواند به صورت دستی یا خودکار با توجه به نوع ریل انتخاب شده تنظیم شود |
| خطای تضعیف‌کننده |
خطای عملیاتی در هر 12dB از ±1dB تجاوز نمی‌کند |
| خطای خطی بودن عمودی |
≤1% |
| خطای خطی بودن افقی |
≤15% |
| باند تقویت‌کننده |
-3dB 1.5MHz~3.0MHz |
| محدوده مسدود کردن |
بزرگتر از 20mm نیست |
| اثر حالت سرکوب بر نتایج اندازه‌گیری |
هنگامی که سرکوب دستگاه در حالت‌های مختلف است، اختلاف دامنه 10 دسی‌بل ± 2 دسی‌بل است، تغییر ΔM از اختلاف بین دو اکو بیش از 2 دسی‌بل نیست. |
| اثر ولتاژ عملیاتی بر ارتفاع اکو و حساسیت تشخیص نقص (آلارم) آشکارساز نقص |
در محدوده ولتاژ عملیاتی نامی، موقعیت دروازه و سطح آلارم آشکارساز نقص نباید تغییر قابل توجهی داشته باشد و تغییر دامنه اکو ΔNd و تغییر حساسیت تشخیص (آلارم) ΔSd بیش از 1 دسی‌بل نیست. |
| خطای نمونه‌برداری دیجیتال |
حداکثر تغییر دامنه سیگنال به حداقل نباید بیشتر از ±5٪ از ارتفاع صفحه باشد |
| زمان پاسخ آشکارساز نقص دیجیتال |
زمان پاسخ آشکارساز نقص دیجیتال نباید از 5 میلی‌ثانیه تجاوز کند. |
|
دامنه فاصله
ویژگی
|
پروب موج عرضی سوراخ‌های عرضی را با دیافراگم یکسان و مسیرهای صوتی مختلف تشخیص می‌دهد؛ پروب 0 درجه کف تخت بزرگ را با مسیرهای صوتی مختلف تشخیص می‌دهد و اختلاف ΔW ارتفاع موج منعکس شده باید الزامات زیر را برآورده کند:
پروب 0 درجه: ΔW ≤ 12dB در محدوده از عمق 20 میلیمتر تا بالاترین محدوده منحنی مشخصه دامنه محدوده؛ ΔW ≤ 8dB در محدوده از بالاترین نقطه منحنی مشخصه دامنه فاصله تا عمق 150 میلیمتر:
پروب 37 درجه: ΔW≤12dB در محدوده از عمق 20 میلیمتر تا بالاترین محدوده منحنی مشخصه دامنه محدوده؛ ΔW≤8dB در محدوده از بالاترین نقطه منحنی مشخصه دامنه فاصله تا عمق 150 میلیمتر;
پروب 70 درجه: ΔW ≤ 12 دسی‌بل در محدوده از 10 میلیمتر تا 70 میلیمتر مربوط به عمق تشخیص.
|
| SNR |
پروب 0 درجه: کف سطح را روی بلوک آزمایش تشخیص دهید، هنگامی که ارتفاع موج به 80٪ می‌رسد، حاشیه حساسیت استاتیک بزرگتر یا مساوی 24 دسی‌بل است؛ نسبت سیگنال به نویز کمتر از 16 دسی‌بل نیست.
پروب 37 درجه: سوراخ پیچ و ترک بالایی 3 میلی‌متری را با شیب 37 درجه روی بلوک آزمایش تشخیص دهید، دو موج را برابر کنید، هنگامی که ارتفاع موج به 80٪ می‌رسد، حاشیه حساسیت استاتیک بزرگتر یا مساوی 22 دسی‌بل است؛ نسبت سیگنال به نویز کمتر از 8 دسی‌بل نیست.
پروب 70 درجه: روی بلوک آزمایش، از موج ثانویه برای تشخیص سوراخ کف تخت φ4mm استفاده می‌شود. هنگامی که ارتفاع موج به 80٪ می‌رسد، حاشیه حساسیت استاتیک بزرگتر یا مساوی 20 دسی‌بل است؛ نسبت سیگنال به نویز کمتر از 10 دسی‌بل نیست.
|
| مازاد حساسیت |
پروب 0 درجه: کف سطح 110 میلی‌متری بلوک آزمایش را تشخیص دهید، هنگامی که موج به اندازه 80٪ بالا می‌رود، حاشیه حساسیت کمتر از 36 دسی‌بل نیست
پروب 37 درجه و پروب 70 درجه: سوراخ عبوری عرضی Φ3×65 را روی بلوک آزمایش تشخیص دهید، حاشیه حساسیت کمتر از 40 دسی‌بل نیست هنگامی که موج به اندازه 80٪ بالا می‌رود
|
| قابلیت تشخیص نقص دینامیکی (قابلیت تشخیص نقص) |
با پروب‌های مخصوص ریل 0 درجه، 37 درجه، 70 درجه، تمام نقص‌های دستی روی بلوک مقایسه ریل به جز ترک 15 درجه رو به پایین را می‌توان یافت و نشانه‌های آلارم مربوطه صادر می‌شود. |
| حالت تنظیم دروازه آلارم |
موقعیت شروع، عرض و سطح دروازه آلارم را می‌توان به صورت دستی تنظیم کرد |
| حالت آلارم |
آلارم بی‌درنگ (آلارم موج ورودی و آلارم موج از دست رفته)
آلارم موج دوتایی سوراخ پیچ
تاخیر یک از دو آلارم
|
| نشانگر آلارم |
حالت آلارم صوتی و نوری، حجم و فرکانس آلارم را می‌توان تنظیم کرد. |
| اندازه‌گیری شکل موج |
به طور خودکار مسیر صوتی بالاترین موج، فاصله افقی و عمودی را در دروازه اندازه‌گیری و نمایش دهید. |
| منحنی بهره |
کاربر می‌تواند منحنی بهره (8 نقطه) را با توجه به نیازهای واقعی تنظیم کند. |
| رکورد تشخیص نقص |
رکورد داده‌های کامل (تا 50 کیلومتر)، داده‌ها را می‌توان صادر و پخش کرد |
| روش ورودی عملیات |
ورودی صفحه لمسی |
| نمایش |
رزولوشن1280×800 |
| صفحه لمسی |
خازنی، با استحکام بالا، مقاوم در برابر خراش،
پشتیبانی از دست‌نویس
|
| درگاه‌ها |
USB 2.0
LAN 100Mbps
WIFI 802.11 a/b/g/n
بلوتوث BT 4.0
|
| قدرت |
DC 12V (بسته باتری لیتیومی) |
| زمان کار |
≥8h |
| ظرفیت مخزن آب |
≥20L |
| دقت نمایش تصویر نوع B |
هم مختصات و هم محور افقی 2 میلیمتر است |
| دقت چرخ کد |
2 میلیمتر |
| سرعت تشخیص نقص |
حداکثر 5.0 کیلومتر در ساعت |
| دمای کار |
-15℃~45℃ |
| ابعاد |
ابعاد کلی وسیله نقلیه در شرایط کار حدود 780 میلیمتر × 290 میلیمتر × 1006 میلیمتر است. |
| وزن |
قاب حدود 24 کیلوگرم است؛ دستگاه اولتراسونیک حدود 2.4 کیلوگرم است؛ باتری دستگاه 830 گرم است؛ ترمینال عملیاتی (کامپیوتر تبلت سه گانه) 730 گرم است؛ چرخ دستی مجهز به 5 گروه پروب حدود 1.4 کیلوگرم است. |
