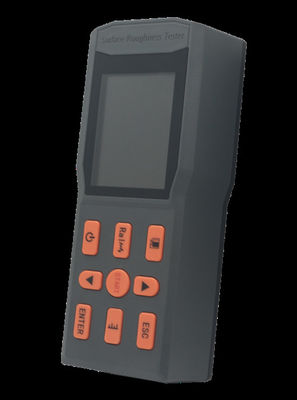

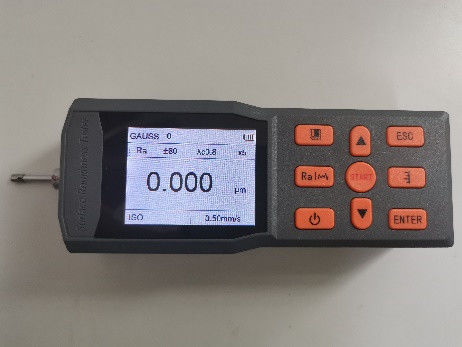

SRT-6450 دستگاه زبری سنج دیجیتال دستی
1. مروری بر محصول
این ابزار اندازه‌گیری زبری سطح، یک دستگاه دستی است که برای محیط‌های سایت تولید و نیازهای اندازه‌گیری سیار مناسب است. این دستگاه می‌تواند زبری سطح قطعات مختلف ماشین‌کاری شده را اندازه‌گیری کند، پارامترهای مربوطه را بر اساس شرایط اندازه‌گیری انتخاب شده محاسبه کند و تمام پارامترهای اندازه‌گیری و گرافیک‌های کانتور را روی صفحه نمایش نشان دهد. این ابزار می‌تواند پارامترهای اصلی استانداردهای بین‌المللی اخیر را اندازه‌گیری کند و کاملاً و دقیقاً به استانداردهای بین‌المللی پایبند است. پارامترهای اندازه‌گیری با استاندارد ملی GB/T3505 "مشخصات فنی هندسی محصول - اصطلاحات، تعاریف و پارامترهای ساختار سطح روش کانتور ساختار سطح" مطابقت دارد و با استانداردهای ایالات متحده، آلمان، ژاپن، بریتانیا و سایر کشورها سازگار است. این دستگاه برای قطعات مختلف ماشین‌کاری شده، صنایع تولید فرآوری مکانیکی، بازرسی، بازرسی کالا و سایر بخش‌ها، به ویژه برای بازرسی در محل قطعات کار بزرگ و خطوط تولید، و همچنین تأیید خارجی توسط بازرسی، اندازه‌شناسی، بازرسی کالا و سایر بخش‌ها، بدون ایجاد آسیب به قطعات کار، قابل استفاده است.
محدوده قطعه کار قابل اندازه‌گیری: صفحه، سطح دایره‌ای بیرونی، سطح مخروطی، سوراخ داخلی، شیار، سطح منحنی و غیره (سطوح خاص نیاز به اندازه‌گیری با سنسورهای مناسب دارند).
2. پارامترهای فنی
| نام |
محتوا |
| محدوده اندازه‌گیری |
محور Z (عمودی) |
200μm； |
| محور X (افقی) |
17.5mm(0.71inch)； |
| وضوح |
محور Z (عمودی) |
0.002μm±20μm； |
| 0.004μm±40μm； |
| 0.008μm±80μm； |
| مورد |
پارامترها |
Ra Rz Rq Rt；
Rp Rv R3z R3y Rz(JIS)；
Rs Rsk Rku Rsm Rmr；
|
| استاندارد |
استاندارد بین‌المللی ISO4287 استاندارد آمریکایی ANSI B46.1
استاندارد آلمانی DIN4768 استاندارد ژاپنی JIS B601
|
| گرافیک |
منحنی نسبت پشتیبانی، زبری، شکل موج فیلتر |
| فیلتر |
RC,PC-RC,Gauss,D-P； |
| طول نمونه‌برداری (lr) |
0.25,0.8,2.5； |
| طول ارزیابی (ln) |
Ln=lr×n n=1～5； |
| سنسور |
اصل اندازه‌گیری |
القاگر اختلاف جابجایی |
| قلم |
الماس طبیعی، زاویه مخروطی 90 درجه، نوک نیم جین 5μm; |
| اندازه‌گیری نیرو |
＜4mN； |
| سر راهنما |
آلیاژ سخت، شعاع جهت لغزش 40 میلیمتر; |
| سرعت لغزش |
lr=0.25 ,Vt=0.135mm/S； |
| lr=0.8 , Vt=0.5mm/S； |
| lr=2.5 , Vt=1mm/S； |
| بازگشت ,Vt=1mm/S; |
| دقت نشانگر |
0.001μm； |
| خطای نشانگر |
±(5nm+0.1A)A: مقدار استاندارد پارامتر قالب چند خطی Ra |
| تغییرپذیری نشانگر |
بیشتر از 3٪ نیست; |
| کانتور باقیمانده |
بزرگتر از 0.01μm نیست; |
| منبع تغذیه |
باتری لیتیومی داخلی، شارژ شده با شارژر DC5V، 2000mA; |
| ابعاد خارجی |
156mm×61mm×45mm； |
| وزن |
حدود 450 گرم |
| محیط کار |
دما: -20℃ تا 40℃ رطوبت: < 90%RH |
| محیط ذخیره‌سازی و حمل و نقل |
دما: -40℃ تا 60℃ رطوبت: < 90%RH |
| لوازم جانبی اختیاری |
سنسور سطح منحنی، سنسور سوراخ کوچک، سنسور شیار عمیق، میله الحاقی، میله آداپتور، پلت فرم اندازه‌گیری 200 میلی‌متری، پلت فرم اندازه‌گیری سنگ مرمر 300 میلی‌متری |
3. ویژگی‌های عملکردی
*این دستگاه دارای طراحی مکانیکی و الکتریکی یکپارچه است، اندازه جمع و جور، وزن سبک و استفاده آسان دارد.
*تراشه ARM+DSP برای کنترل و پردازش داده‌ها اتخاذ شده است که دارای سرعت بالا و مصرف انرژی کم است.
*چند پارامتر Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku.
*محدوده اندازه‌گیری بزرگ 200μm.
*صفحه نمایش رنگی 320*240، نمایش دیجیتال/گرافیکی؛ برجسته بدون زاویه دید;
*صفحه نمایش از اطلاعات غنی، بصری است و می‌تواند تمام پارامترها و گرافیک‌ها را نشان دهد.
*سازگار با استانداردهای ملی متعدد مانند GB، ISO، DIN، ANSI و JIS;
*این دستگاه مجهز به باتری لیتیوم یونی قابل شارژ داخلی و مدار کنترل شارژ است که دارای ظرفیت بالا و بدون اثر حافظه است.
*یک آیکون وجود دارد که نشان‌دهنده میزان شارژ باقیمانده باتری است تا به کاربران یادآوری کند که به موقع شارژ کنند.
*می‌تواند دستورالعمل‌های فرآیند شارژ را نمایش دهد و به اپراتور اجازه می‌دهد تا سطح شارژ را در هر زمان بداند.
*زمان کار مداوم بیش از 8 ساعت است;
*ذخیره‌سازی داده‌های فوق‌العاده، قادر به ذخیره 100 مجموعه داده خام;
*ثبت و ذخیره داده‌های اندازه‌گیری شده;
*مدار ضد استالینگ موتور و طراحی نرم‌افزار قابل اعتماد;
*نمایش اطلاعات اندازه‌گیری، اطلاعات اعلان منو و اطلاعات مختلف اعلان و توضیحی مانند روشن/خاموش.
*طراحی پوسته ارگونومیک، محکم، جمع و جور، قابل حمل و بسیار قابل اعتماد;
*می‌تواند به یک کامپیوتر برای انتقال داده‌های بلادرنگ و داده‌های تاریخی متصل شود.
*بلوک‌های نمونه کالیبراسیون از زیرلایه‌های شیشه نوری استفاده می‌کنند که دارای دقت بالا هستند، به راحتی خراشیده نمی‌شوند و عمر طولانی دارند.
*لوازم جانبی اختیاری شامل سنسورهای سطح منحنی، سنسورهای سوراخ کوچک، سنسورهای شیار عمیق، پلت فرم‌های اندازه‌گیری، غلاف سنسور، میله‌های الحاقی و غیره است.
