سیستم رادیوگرافی دیجیتال ابزار NDT
ویژگی ها:
به آخرین استاندارد NB/T 47013.11-2015 پاسخ دهید
️ تحول دیجیتال سیستم تشخیص تصویربرداری در زمان واقعی اشعه ایکس
️ بازرسی تصویربرداری دیجیتال در محل
دامنه پویا 16 بیتی
پکسل 120μm، وضوح بالا 4.0lp/mm
تبدیل تصویر اشعه ایکس کارآمد از یودید سزیوم CsI
میدان دید تصویر 25cmX30cm

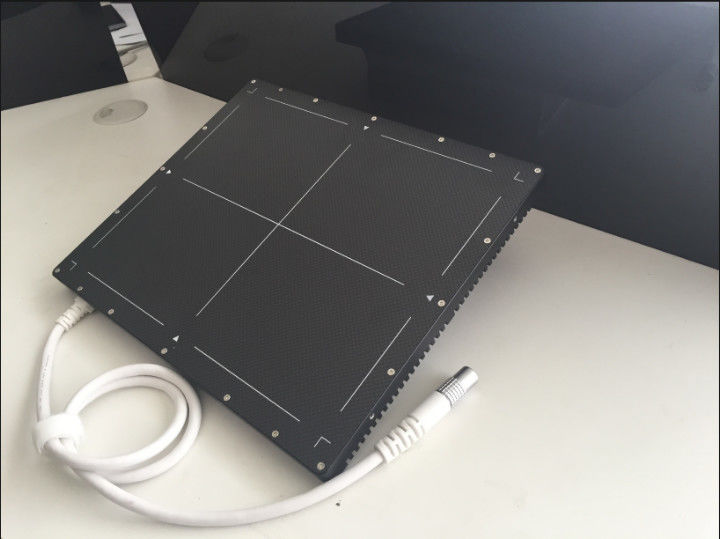

1-دتاکتور صفحه تخت دیجیتال اشعه ایکس صنعتی
پارامترهای اساسی:
| مدل |
HDR-2530 |
| اندازه پیکسل |
120 ام |
| تبدیل A/D |
16bit |
| اسپینتر |
CsI:TI یا GOS |
| محدوده پویا |
>12000:1 |
| محدودیت رزولوشن فضایی |
4.0lp/mm |
| منطقه تصویربرداری |
250 میلی متر × 300 میلی متر |
| ماتریس پیکسل |
2560x2048 |
| نرخ خواندن |
2s |
| محدوده انرژی |
20-320kV |
| ابعاد |
333mm x 282mm x 15mm |
| وزن |
2 کیلوگرم |
| رابط داده |
گیگابیت |
2ـ نرم افزار پردازش و ارتقاء تصویر دیجیتال
بهبود تصویر و ادغام سیستم ذخیره سازی در حال حاضر کاربردی ترین عملکرد پردازش و فیلتر سازی به ویژه برای سیستم های تصویربرداری در زمان واقعی اشعه ایکس طراحی شده است.که می تواند حساسیت تصاویر پردازش شده را 0 افزایش دهدبا کمک پورت ارتن با سرعت بالا، می تواند به شما کمک کند تصاویر ثابت و تصاویر پویا را در همان زمان به دست آورید و آنها را در فرمت تصویر 8/16 بیتی ذخیره کنید.و می تواند به طور مستقیم به دی وی دی برای ذخیره سازی دائمی بسوزد، که برای بایگانی و بررسی داده های آزمایش، در حالی که صرفه جویی در هزینه آزمایش و فضای بایگانی آسان است.
اتصال و کنترل تبلت
اتصال صفحه تخت شبکه گیگابیت، و وضعیت اتصال و شکست را درخواست می کند
اصلاح پیکسل های منفی
️ اصلاح پیکسل های Offset/gain/bad، که آیا همپوشانی می شود یا نه، می تواند انتخاب شود.
️ نشان دادن نسبت به سرعت
یادآوری نرخ فریم فعلی
نمایش پیشرفت پردازش نرم افزار
نمایش مقدار پیکسل های خاکستری
نمایش و پردازش تصویر در زمان واقعی
نقشه برداری سریع مقیاس خاکستری در زمان واقعی، که برای مشاهده سریع تصاویر موثر منطقه مورد علاقه مناسب است
- نمایش در زمان واقعی کاهش ضوضای یکپارچه: 2/4/8 فریم اختیاری
پردازش الگوریتم نمایش در زمان واقعی: فیلم منفی / رنگ / دوگانه سازی
نمایش در زمان واقعی تیز شدن و ارتقاء تصویر
مجموعه یکپارچه سازی تصویر: 8/16/32/64/128/256 فریم پوشش
ضبط ویدئویی مستمر: فرمت فشرده سازی اختیاری
️ نامگذاری تصویری / ویدئویی و جمع آوری سری نام خودکار
️ 0-65536، تنظیم مقیاس خاکستری 16 بیتی
تنظیم گاما/تضاد/درخشش/سطح
نشان اطلاعات تصویر، محتوای چندگانه اختیاری است
پردازش تصویر استاتیک
نقشه برداری سریع مقیاس خاکستری، که برای مشاهده سریع تصاویر موثر منطقه مورد علاقه مناسب است
خواندن فایل bmp / png / jpg / tiff ((8bit/16bit) / RAW / his / dcm
️ پردازش الگوریتم های خاکستری / فیلم منفی / رنگ نادرست / دوگانه سازی / تیز کردن / افزایش
شیشه بزرگ کننده، مشاهده بزرگ کردن 1-5 برابر
تنظیم گاما/تضاد/درخشش/سطح
اندازه گیری و اندازه گیری، و اطلاعات مورد نیاز می تواند بر روی تصویر نشان داده شود
بررسی خودکار شاخص کیفیت تصویر سیم دوپلکس (اختیاری)
پاسخگویی به الزامات استاندارد NB/T 47013.11-2015 "بررسی غیر مخرب تجهیزات تحت فشار آزمایش تصویربرداری دیجیتال اشعه ایکس" ، تأیید خودکار شاخص کیفیت تصویر دو رشته ای،و می تواند SNR را تعیین کند.
