سیستم اندازهگیری ضخامت خوردگی خزشی مغناطیسی

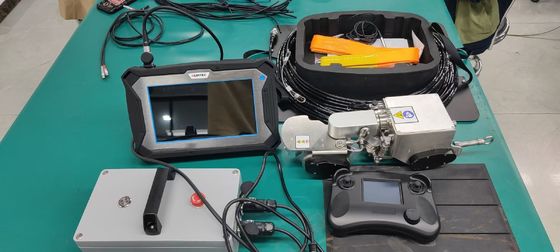

- پیکربندی
| مورد | نام | واحد | تعداد | | یادداشت |
| 1 | میزبان تست (رایانه شخصی و نرم‌افزار) | مجموعه | 1 | 25% | |
| 2 | خزنده مغناطیسی دو چرخ HUATEC TG-M70 (شامل ماژول اندازهگیری ویدئو و ضخامت) | مجموعه | 1 | 65% | |
| 3 | کابل کنترل تست | متر | 25 | 10% | |
| 4 | جلوگیری از افت ایمنی طناب | متر | 25 | | /اختیاری |
| 5 | راهنمای عملیات | رایانه شخصی | 1 | | |
| 6 | گواهی کالیبراسیون | رایانه شخصی | 1 | | |
| | | |
- معرفی مختصر

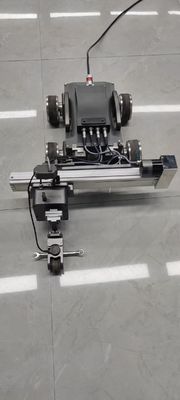

3شخصیت‌های خزنده مغناطیسی دو چرخ

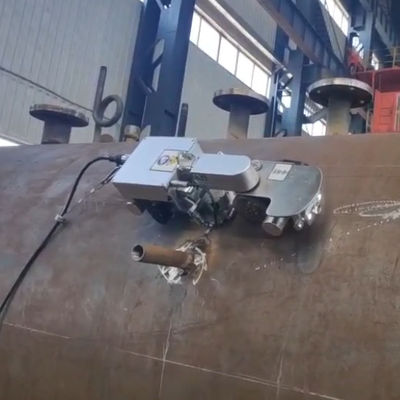

خزنده مغناطیسی دو چرخ یک ابزار پیشرفته است که می‌تواند انواع مختلفی از تجهیزات آزمایش غیر مخرب را حمل کند. در حال حاضر، تعداد زیادی تجربه تسویه حساب در محل در بسیاری از زمینه‌ها مانند پتروشیمی، بازرسی‌های ویژه دیگ و نیروی برق جمع‌آوری کرده است. این می‌تواند اولتراسوند الکترومغناطیسی را در قسمت پایینی لوله، آرنج یا سه اتصال و سایر مناطق خوردگی، فرسایش جدی‌تر برای انجام بازرسی یا اندازهگیری ضخامت اسکن B حمل کند، این حوزه صنعت متخصصان تشخیص خوردگی لوله نامیده می‌شود
خزنده مغناطیسی دو چرخ دارای ویژگی‌های زیر است: ساختار فشرده، انعطاف‌پذیری بالا، مکش مغناطیسی، دقت کنترل بالا، فناوری تشخیص پیشرفته، سازگار با تشخیص ویدئویی و مکانیسم منحصر به فرد بالابر پروب. برای تشخیص خودکار خوردگی لوله‌ها، ظروف و صفحات
1) ساختار فشرده و انعطاف‌پذیری بالا
طراحی فشرده و نفیس به آن اجازه می‌دهد تا به راحتی تشخیص خوردگی را برای انواع مختلف لوله‌ها و رگ‌های فرومغناطیسی انجام دهد. چرخ‌های مغناطیسی 350 میلیمتر (طول) × 140 میلیمتر (عرض) × 130 میلیمتر (ارتفاع) هستند و وزن آن کمتر از 5.5 کیلوگرم است. ساختار دو چرخ منحصر به فرد باعث می‌شود که بتواند آزادانه روی لوله‌هایی با حداقل 100 میلیمتر راه برود. حداقل شعاع چرخش 400 میلیمتر است و آرنج با حداقل شعاع خمیدگی 100 میلیمتر را می‌توان به راحتی عبور داد. بنابراین، دامنه حرکت و اسکن خزیدن مغناطیسی دو چرخ بسیار گسترش یافته است.
2) مکش مغناطیسی فوق‌العاده
از نظر طراحی، از آهنرباهای خاکی کمیاب مغناطیسی برای ساخت آهنرباهای دائمی با استحکام بالا در دو دور صعود مغناطیسی استفاده می‌کند. حتی اگر قطع برق تصادفی رخ دهد، هیچ خطری برای سقوط بدنه خودرو از سطح تشخیص داده شده وجود ندارد. بنابراین، خزنده مغناطیسی دو چرخ می‌تواند با خیال راحت اسکن افقی، عمودی و معکوس را انجام دهد. حداکثر بار عمودی خزنده مغناطیسی دو چرخ 5 کیلوگرم است، به این معنی که هنگام کشیدن وزن 5 کیلوگرمی، هیچ حرکتی عمودی را تحت تأثیر قرار نمی‌دهد.
3) دقت کنترل بالا
سرعت خزنده مغناطیسی دو چرخ 0-6 متر در دقیقه است و می‌تواند با سرعت ثابت به جلو حرکت کند، توسط رمزگذار دقیق می‌تواند به عملکرد تنظیم شکاف تشخیص دست یابد، می‌تواند نیازهای تشخیص کاربر را بهتر برآورده کند. به عنوان مثال، مشتری باید یک فرآیند تشخیص شکاف را هر 50 میلیمتر در یک نقطه در پشت آرنج انجام دهد: کنترل‌کننده می‌تواند برنامه‌ریزی شود و صعود مغناطیسی دو چرخ می‌تواند هر 50 میلیمتر کار و بازرسی شود. بهبود راندمان و دقت تشخیص.
1پارامترهای فنی
l ★کابل کنترل تشخیص:25 متر
l ★ حداقل شعاع انحنا روی سطح جسم اندازهگیری می‌شود: محور طولی ≥50 میلیمتر و محیط ≥125 میلیمتر
l اندازهگیری ضخامت:دقت 0.04 میلیمتر، محدوده 2~120 میلیمتر (فولاد)
l ★ فاصله کار / بلند کردن: ≤4 میلیمتر
l ★ عدم عمود بودن اندازهگیری (عادی نسبت به مبدل/پروب نسبت به جسم تحت آزمایش): ±25o
l فرکانس تحریک:3.0~5.0 مگاهرتز، سرعت اندازهگیری: 16~1 بار در ثانیه
l محدوده سرعت صوت: 1000~9999 متر بر ثانیه، افزایش تنظیم: 1 متر بر ثانیه
l عملکرد دروازه: دروازه خودکار، دروازه تک دستی، دروازه دوگانه دستی
l ★نظارت تصویری: هر دو دوربین دوگانه دید جلو و عقب، پیکسل‌های پویا و ایستا 3 میلیون / 2304 × 1296
l پروب مغناطیسی دمای معمولی: آهنرباهای دائمی ضعیف یا کمتر، مکش مغناطیسی≤15N، دایره‌ای Φ30 × ارتفاع 44 میلیمتر، وزن ≤80 گرم
l ★ اندازه و وزن بدنه دستگاه خزنده (تقریباً): L380 × W130 × H120mm، 6 کیلوگرم
l دمای کار: -10~+50℃
2نرم‌افزار تجزیه و تحلیل اندازهگیری

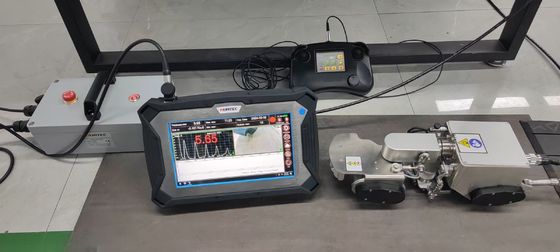

l نمایش همزمان ضخامت، نتایج اسکن A، B
l مستقیماً یک رکورد آزمایش صادر کرد، ★ لیست مقدار ضخامت، برای تسهیل تجزیه و تحلیل و پردازش داده‌ها
l ★ سازگار با سیستم عامل Win7/10 (32/64 بیت)
