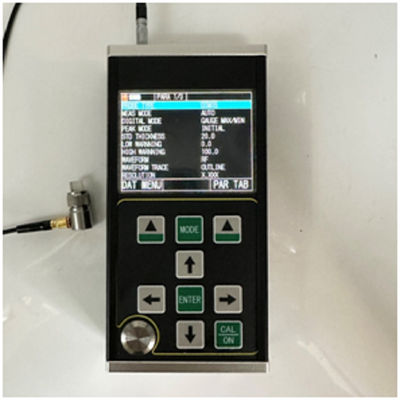

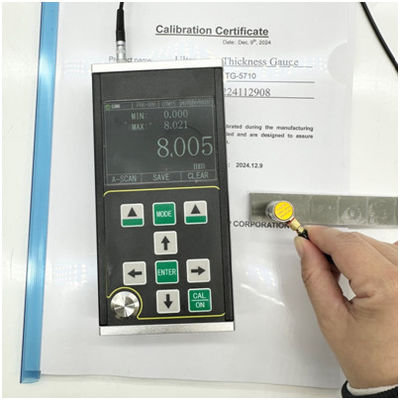

TG-5710 A/B اسکن فولاد دیجیتال ضخامت سنج اولتراسونیک 0.100-1800 میلی متر محدوده بزرگ

بررسی اجمالی محصول

پارامترهای مشخصات

● این محصول دارای حالت اسکن A، حالت اسکن B و حالت نمایش عددی است؛

● محدوده اندازه گیری وسیع است و فناوری منحصر به فرد "چند اکو" برای تحقق اندازه گیری قطعات فوق العاده نازک اتخاذ شده است، با حداقل ضخامت اندازه گیری 0.10 میلی متر (فولاد)؛

● این محصول می تواند ضخامت را با دقت بالا اندازه گیری کند و حداکثر وضوح اندازه گیری می تواند به 0.001 میلی متر برسد. وضوح تکرار می تواند به ± 0.002 میلی متر برسد؛

● دارای عملکردهای نفوذ پوشش و اکو به اکو اندازه گیری است که برای اندازه گیری مواد با لایه رنگ و پوشش روی سطح استفاده می شود؛

● حالت های اندازه گیری متعدد: حالت های mb-e، E-E و me-e اندازه گیری قطعات کار ضخیم معمولی را برآورده می کنند. حالت نازک اندازه گیری قطعات نازک را محقق می کند

● حالت های عددی شامل: حالت مقدار ضخامت معمولی، حالت تفاوت / کاهش سرعت و حالت حداکثر مقدار

● دو حالت بهره: بهره خودکار / بهره دستی

● خاموش شدن دستی و خاموش شدن خودکار را می توان تنظیم کرد، با عملکرد صرفه جویی در انرژی

● از انواع پروب ها، از جمله پروب دو کریستالی و پروب تک کریستالی پشتیبانی می کند و از پروب با فرکانس بالا تا 20 مگاهرتز پشتیبانی می کند

● از ذخیره سازی انبوه پشتیبانی می کند و می تواند 100000 مقدار ضخامت، 500 گروه از شکل موج اسکن A و 500 گروه از شکل موج اسکن B را به طور همزمان ذخیره کند

● صفحه نمایش 3.5 اینچی رنگی TFT-LCD با وضوح 320x240 با وضوح بالا (QVGA)

● دارای انواع روش های کالیبراسیون است، از کالیبراسیون یک نقطه ای، کالیبراسیون چند نقطه ای و حالت های کالیبراسیون دستی پشتیبانی می کند و می تواند سرعت صوت و موقعیت صفر پروب را به طور همزمان کالیبره کند. از تصحیح مسیر v پروب دو کریستالی پشتیبانی می کند

● از تبدیل سیستم متریک و بریتانیایی پشتیبانی می کند. می تواند بین واحدهای میلی متر و اینچ جابجا شود

● از منوی زبان انگلیسی پشتیبانی می کند

TG-5710 برای اندازه گیری ضخامت فلزات (مانند فولاد، چدن، آلومینیوم، مس و غیره)، پلاستیک، سرامیک، شیشه، رزین، فایبرگلاس و سایر رساناهای اولتراسونیک خوب، در سطح صفحه، لوله و سطح منحنی مناسب است.

اصل اندازه گیری ضخامت اولتراسونیک شبیه به اندازه گیری موج نور است. پالس اولتراسونیک ساطع شده توسط پروب به جسم اندازه گیری شده می رسد و در جسم منتشر می شود. هنگامی که به رابط مواد می رسد، به پروب باز می گردد. ضخامت ماده اندازه گیری شده با اندازه گیری دقیق زمان انتشار اولتراسونیک در ماده تعیین می شود.
