NDT بلوک های سختی برای بنچ نوع Brinell Rockwell Vickers Hardness Tester

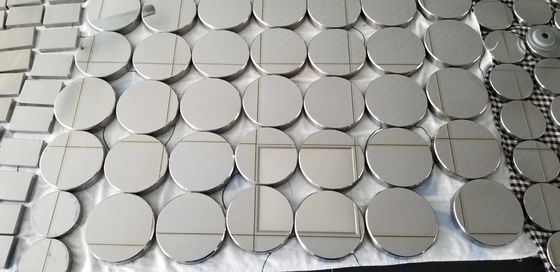

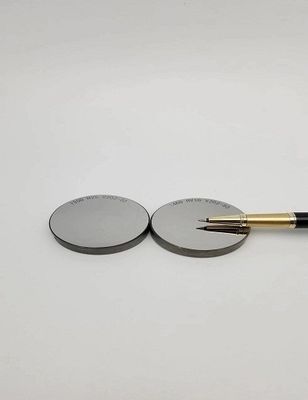

بلوک‌های سختی‌سنجی NDT برای سختی‌سنج‌های برینل، راکول و ویکرز رومیزی

بلوک سختی‌سنجی برینل .

• • هدف: برای تأیید و کالیبراسیون غیرمستقیم سالانه سختی‌سنج‌های برینل و همچنین برای بررسی‌های چرخه‌ای (روزانه) سختی‌سنج‌ها استفاده می‌شود.
  • شرح: معمولاً از آلومینیوم برای مقادیر سختی کمتر از 200 برینل ساخته می‌شود. سطح می‌تواند براق - صیقلی یا مات باشد. بلوک سختی مستطیلی شکل است، با ابعاد 150 میلی‌متر x 125 میلی‌متر x 16 میلی‌متر، و در مقیاس‌های برینل از 2.5/62.5 تا 10/3000 موجود است، با مقادیر سختی تقریباً 70، 100، 150، 170، 200، 250، 300، 350، 400، 450، 500، 550، 600، 650 HB. این محصول دارای گواهی UKAS مطابق با ISO 6506 - 3 و ASTM E10 است.

    نوع	محدوده مقدار
    راکول	60-70HRC
    	35-55HRC
    	20-30HRC
    	60-70HRA
    	70-85HRA
    	85-95HRB
    	60-70HRB
    	45-55HRB (مس)
    	30-40HRB(مس)
    	90-100HRF
    	80-90HRF(مس)
    راکول پلاستیک	70-94HRE (مس)
    	100-120HRL (مس)
    	85-100HRM (مس)
    	114-125HRR (مس)
    راکول سطحی	88-92HR15N
    	74-82HR30N
    	45-55HR30N
    	45-55HR45N
    	85-91HR15T
    	70-80HR30T
    	54-72HR45T
    برینل	150-250HBW10/3000
    	150-250HBW5/750
    	150-250HBW2.5/187.5
    	75-125HBW10/1000
    	75-125 HBW5/250
    	75-125HBW2.5/62.5
    	250-350HBW10/3000
    	250-350HBW5/750
    	250-350HBW2.5/187.5
    ویکرز	700-800HV3
    	700-800HV5
    	700-800HV10
    	700-800HV30
    	700-800HV50
    	400-600 HV5
    	400-600HV10
    	400-600 HV30
    	175-225 HV5



    میکرو ویکرز	700-800 HV1
    	700-800 HV0.5
    	700-800 HV0.3
    	700-800HV0.2
    	400-600 HV0.2
    	400-600 HV0.1
    	175-225 HV0.1
    	175-225 HV0.05

• بلوک سختی‌سنجی راکول
  • هدف: برای کالیبره کردن و تأیید دقت سختی‌سنج‌های راکول استفاده می‌شود. مقیاس‌های مختلف سختی‌سنجی راکول (مانند HRA، HRB، HRC و غیره) به بلوک‌های سختی مربوطه برای کالیبراسیون نیاز دارند.
  • اصل: آزمایش سختی‌سنجی راکول از فرورونده‌ها و بارهای مختلف برای فشار دادن به سطح ماده استفاده می‌کند. با اندازه‌گیری تفاوت عمق فرورفتگی تحت تأثیر بار اولیه و کل بار، مقدار سختی راکول به دست می‌آید. بلوک سختی یک مرجع عمق فرورفتگی استاندارد را برای این اندازه‌گیری فراهم می‌کند.
• بلوک سختی‌سنجی ویکرز
  • هدف: برای کالیبراسیون و تأیید سختی‌سنج‌های ویکرز استفاده می‌شود. این اطمینان می‌دهد که سختی‌سنج ویکرز می‌تواند به طور دقیق سختی مواد را اندازه‌گیری کند.
  • اصل: آزمایش سختی‌سنجی ویکرز از یک فرورونده الماسی با زاویه 136 درجه بین وجوه مقابل برای فشار دادن به نمونه استفاده می‌کند. مقدار سختی با خارج قسمت بار تقسیم بر مساحت فرورفتگی نشان داده می‌شود. بلوک سختی ویکرز دارای مقدار سختی شناخته شده است و با مقایسه اندازه فرورفتگی و بار روی بلوک سختی با مقدار استاندارد، می‌توان دقت سختی‌سنج را ارزیابی کرد.
