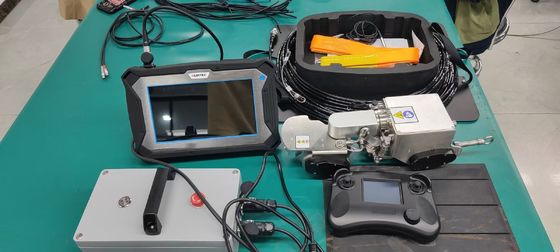

TG-M70C ربات سنجش ضخامت فراصوتی و خوردگی مغناطیسی برای تشخیص خوردگی دیوار صفحه

TG-M70C ربات سنجش ضخامت فراصوتی و خوردگی مغناطیسی برای تشخیص خوردگی دیوار صفحه

1به طور خلاصهمقدمه

اين سيستمنیاز به داربست، نیازی به برداشتن مقیاس، زنگ و یا رنگ، نیازی به چسباندن. آن را می تواند تشخیص سریع از ارتفاع بالای سقف ضخامت خوردگی از طریق سیستم کنترل از راه دور.

• با استفاده از چرخ آهنربای دائمی با قدرت بالا، حتی اگر یک قطع برق غیر منتظره وجود داشته باشد، از سطح تشخیص داده نمی شود.حرکات عمودی و معکوس چند حالت بر روی سطح اجزای آهن مغناطیسی.
• نصبسُند ضخامت فوق صوتی الکترومغناطیسی برای غربالگری سریع و قرار دادن در برابر فرسایش دیوار
• اسکن دقیق منطقه برای آزمایش خوردگی ضخامت
• شباهت به اسکن A و اسکن B
• مجهز به دوربین ویدئویی، وضعیت ویدئویی سطح بازرسی شده را می توان در زمان واقعی مشاهده کرد.
• سیستم کنترل از راه دور جهت اسکن را کنترل می کند و می تواند جهت اسکن را از قبل تنظیم کند.
• (اختیاری) عملکرد درجه حرارت بالا: با هشدار بیش از حد درجه حرارت و عملکرد حفاظت، می تواند تشخیص مستقیم قطعات کار با درجه حرارت بالا را در محدوده -10 ~ + 150 °C تحقق بخشد.
• 2پیکربندی و قیمت

• ماده	نام	واحد	مقدار	یادآوری
  1	میزبان تست ((PC و نرم افزار)	مجموعه	1
  2	TG-M70C دوچرخه گالری مغناطیسی (ماژول اندازه گیری ویدیو و ضخامت شامل)	مجموعه	1
  3	منبع برق و جعبه کنترل	قطعه	1
  4	کنترل کننده	قطعه	1
  5	مکانیسم علامت گذاری نقص	قطعه	1	اختیاری
  6	کابل کنترل آزمون	متر	30	می تواند سفارشی شود ≤50m
  7	مانع سقوط طناب ایمنی	متر	30
  8	لوازم جانبی دیگر (پد های جداکننده مغناطیسی و غیره)	مجموعه	1
  کل (از جمله مالیات بر ارزش افزوده، هزینه حمل و نقل و هزینه های آموزش کارکنان)

• 3.خزنده و میزبان مغناطیسی
  1. ویژگی های کاربردی
• ★(اختیاری)عملکرد درجه حرارت بالا:با عملکرد هشدار و حفاظت از بیش از حد درجه حرارت (وقتی دمای بیش از حد باشد، به کاربر یادآوری می کند که خزنده را به منطقه دمای محیط هدایت کند؛ پس از خنک شدن،به کاربر یادآوری کنید که به ناحیه درجه حرارت بالا حرکت کند و عملیات تشخیص را ادامه دهد)، می تواند تشخیص مستقیم قطعات کار با دمای بالا را در محدوده -10 ~ + 150 °C درک کند.
• ★دوربین های دوگانه ای با منظره جلو و عقب: موقعیت بازرسی و مسیر بازرسی اجزای فوقانی را می توان در زمان واقعی در زمین نظارت و تنظیم کرد و مسیر بازرسی قابل کنترل را تضمین می کند.
• جذب مغناطیسی قوی، بار سنگین، ایمنی بالا: استفاده از چرخ آهنربا دائمی زمین های نادر با قدرت بالا، می تواند به طور محکم در سطح مواد آهنربا جذب شود (وقتی که توسط نیروی انسانی ایستاده است نیز دشوار است به پایین کشیده شود) ،منظورم اينههمچنین مجهز به یک دستگاه پیشگیری از سقوط برای جلوگیری از سقوط تصادفی است.
• حالت های مختلف حرکتی: سفر بر روی سطح مواد آهن مغناطیسی در حالت های مختلف مانند عمودی، افقی (بالا و پایین) ، شیب دار و معکوس ایمن است.
• دقت حرکت بالا: اتخاذ حالت دو موتور محرک با قدرت بالا، می تواند به دقت جلو و عقب و هدایت؛ مجهز به رمزگذاری با دقت بالا می تواند دقیق به سطح میلی متر تشخیص گام برنامه ریزی شده،و می تواند با دقت فاصله قدم و ضربه از پیشروی طولی و عقب نشینی تنظیم.
• طراحی انعطاف پذیر و هوشمندانه بدن: اندازه فشرده، شعاع چرخش کوچک؛ با یک دسته، می تواند به راحتی حرکت کند، قرار داده شود، بازیافت شود.
• ★عملکرد هدایت جهت حرکت: با عملکرد نظارت تصویری کلان، می تواند وضعیت ویدئویی سطح بازرسی شده را در زمان مشاهده کند.
• ★با موقعیت مکانی فاصله (خطای موقعیت ≤30mm) ، عملکرد علامت گذاری نقص (اختیاری) ، راحت برای تکرار مشاهده مناطق مشکوک.
• ★با مکانیسم بلند کردن الکتریکی، می توان در هنگام عبور از موانع مانند جوش و نطفه، از نگه داشتن آن جلوگیری کرد.
• مکانیسم "اسکنینگ کلیمپینگ" طراحی شده به صورت حرفه ای، ثبات حرکت و اتصال سنجها را تضمین می کند.
• با کابل های ویژه، پلاگین های ضد انفجار و دستگاه های حفاظت از نشت، امنیت الکتریکی بالایی دارد.
• EMAT و سایر ماژول های مدار بر روی بدن ربات در یک جعبه محافظ بسته شده اند تا از ورود آب، فلزات آهن و سایر اجسام خارجی جلوگیری شود.
• قفسه کابل قابل حمل یک قاب قابل برداشتن و درخشان (قابل مشاهده در نور خورشید) را در خود جای داده است.پنل کنترل صنعتی با وضوح بالا که محیط عملیاتی و شرایط استفاده در زمینه را در نظر می گیرد.
• کنترل حرکت به طور کامل برنامه ریزی شده و پردازش همزمان موازی: داده های سونوگرافی، داده های تصویر و داده های فاصله سفر می تواند در همان زمان به دست آید،که می تواند همگام سازی و دقت داده ها و سوابق را تضمین کند، و به طور قابل توجهی کارایی کار را بهبود می بخشد.
• نرم افزار عامل مرکزی دارای ماژول های کاربردی برای تعامل انسان و کامپیوتر، مدیریت کاربر، ورودی پارامترها، تولید گزارش و خروجی / چاپ، نگهداری داده ها و پشتیبان گیری است.گزارش عملیات، کمک آنلاین و غیره.
  1. پارامتر فنی
• میزبان: CPU≥ i5 / 4GHz چهار هسته ای ، صفحه تخت صنعتی پیشرفته ، صفحه نمایش HD درخشان 10.6 اینچ (ممکن است سفارشی شود) ، هارد دیسک استاندارد 500G با سرعت بالا (توسعه پذیر) ، محافظت IPX3.
• کابل کنترل (فاصله خزیدن): 30m (می تواند به صورت سفارشی ≤50m باشد)
• حرکت حرکت: تنظیم سرعت دنده سوم (سرعت پایین 20 mm/s، سرعت متوسط 50 mm/s، سرعت بالا 100 mm/s) ، می تواند به سرعت به موقعیت تشخیص یا عقب نشینی به زمین حرکت کند.توانایی عبور از موانع از نردبان کج ≤4mm
• ★حداقل شعاع انحرافی سطح قطعه کار R: حرکت محوری طولی بیرونی لوله ≥85mm، حرکت محوری بیرونی لوله ≥110mm؛حرکت محور طولی داخلی لوله ≥250mm, حرکت دایره ای داخلی لوله ≥850mm; حرکت بیرونی توپ ≥150mm, حرکت داخلی توپ ≥850mm
• ★ بدن خزنده (با ماژول EMAT جاسازی شده): L395 × W150 × H145mm، وزن حدود 7.5kg
• کنترل کننده: L220 × W145 × H60mm، 3.5 اینچ 640 × 480 پیکسل صفحه نمایش لمسی، وزن حدود 0.4kg
• نظارت تصویری (بررسی بصری)
• منبع روشنایی: منبع روشنایی LED با روشنایی بالا، تنظیم 5 سطح
• ★کامره جلو: CMOS رنگی، پیکسل های پویا و ثابت 2 میلیون /1920×1080، حداکثر زاویه تصویربرداری 90°، زوم نوری 10×، پلتفرم چرخش ترکیبی: چرخش بالا و پایین 180°، چرخش چپ و راست 60°
• ★ دوربین عقب: CMOS رنگی، پیکسل های پویا و ثابت 3 میلیون /2304×1296، زاویه دید تصویر 90°
• منبع برق: یک فاز AC100 ~ 240V، 50/60Hz، مصرف برق ≤ 200VA
• دمای -10°C~+50°C، رطوبت ≤85%R.H
• ★(اختیاری)عملکرد درجه حرارت بالا:
• -10~+50°C: کار مداوم، بدون نیاز به خنک سازی خاص
• 50 تا 150 درجه سانتیگراد: تعلیق عمودی، افقی، شیب، ایستادن دست و سایر حالت ها (خوب خواهد بود) ، هر زمان کار ≤3 ساعت @ 50 تا 100 درجه سانتیگراد، ≤2 ساعت @ 100 تا 150 درجه سانتیگراد، وقفه خنک کننده ≥1 ساعتموقعیت افقی (سخت ترین پخت)، هر زمان کار ≤ 2 ساعت @ 50 ~ 100 °C، ≤ 1 ساعت @ 100 ~ 150 °C، فاصله خنک کننده ≥ 1 ساعت.
• واحد اندازه گیری ضخامت EAMT
  1. ویژگی های کاربردی
• ★ نیازی به پولیش سطح، نفوذ پوشش ضد خوردگی و زنگ و نیازی به پیوند نیست.
• ★ اندازه گیری ضخامت می تواند به خوردگی سطح، رنگ، حفاظت از خوردگی و سایر پوشش ها تا ضخامت 4 میلی متر نفوذ کند.ارزش ضخامت اشیاء فلزی که توسط ابزار نمایش داده می شود نیازی به محاسبه ضخامت پوشش ندارد.
• ★غیر عمودی بودن اندازه گیری (توسعه دهنده/بررسی کننده به خط عادی شی مورد آزمایش) تا ±25 است.^o، که نیاز به عمودی کمتر پس از قرار دادن سنج دارد.
• نتایج اندازه گیری ضخامت را می توان به شکل ارزشی دیجیتال، شکل اسکن A، شکل تصویر اسکن B مبتنی بر زمان، ★ و شکل تصویر اسکن B مبتنی بر فاصله (کدگر) نمایش داد.
• ★با استفاده از الگوریتم هوشمند متخصص، سه حالت اندازه گیری ضخامت وجود دارد: حالت اتوماتیک، حالت دستی یک دروازه (طریقه اوج واحد) ، حالت دستی دو دروازه (طریقه اوج تا اوج).این به شدت تاثیر عوامل انسانی را کاهش می دهد و مراحل عملیات را ساده می کند.
• پایگاه داده ساختاری از سرعت موج برش مواد پایه و می تواند ارزش سرعت موج برش را سفارشی کند.
  1. پارامترهای فنی
• اندازه گیری ضخامت: دقت 0.04mm، محدوده 2 ~ 120mm (فولاد)
• ★ فاصله کار / بلند شدن: ≤4mm
• ★غیر عمودی اندازه گیری (معمولی برای گیرنده/بررسی کننده نسبت به شیء مورد آزمایش): ±25^o
• محدوده سرعت صدا1000~9999 m/s، افزایش تنظیم 1 m/s
• عملکرد دروازه: دروازه اتوماتیک، دروازه تک دستی، دروازه دوگانه دستی
• سُند سونوگرافی الکترومغناطیسی: مغناطیس های ضعیف یا کمتر دائمی، مکیدن مغناطیسی≤15N، دایره ای Φ30 × ارتفاع 44mm، وزن≤80g
• دمای کار: -10~+50°C
• نرم افزار تجزیه و تحلیل اندازه گیری
• ★ نمایش همزمان ضخامت، A، Bs نتایج اسکن
• به طور مستقیم یک ثبت آزمایش، ★لیست ارزش ضخامت برای تسهیل تجزیه و تحلیل و پردازش داده ها
• سازگار با سیستم عامل Win7 ~ 11 (32/64 بیت)
• 4. ليست بسته بندی
• میزبان تست ((PC و نرم افزار) 1 مجموعه
• TG-M70C دوچرخه ای که دارای یک کربل مغناطیسی است

• (ماژول اندازه گیری ویدیو و ضخامت شامل) 1 مجموعه

• منبع برق و جعبه کنترل 1 قطعه
• کنترل کننده 1 قطعه
• مکانیسم علامت گذاری نقص 1 قطعه (اختیاری)
• کابل کنترل آزمون 1 مجموعه
• بلوک آزمون استاندارد (طرح دایره ای از فولاد کربن Φ20 × ضخامت 10mm) 1 قطعه
• لوازم جانبی دیگر (پد های جداکننده مغناطیسی و غیره)
• مانع سقوط طناب ایمنی 1 قطعه
• راهنمای استفاده1 کتاب
• گزارش آزمایش کارخانه1 کپی
• جعبه حمل ضد ارتعاشیک قطعه
