دستگاه اندازه‌گیری پروفیل زبری SRT-210G با محدوده اندازه‌گیری 100 میلی‌متر

تصویر بزرگ : دستگاه اندازه‌گیری پروفیل زبری SRT-210G با محدوده اندازه‌گیری 100 میلی‌متر

جزئیات محصول:

محل منبع:	چین
نام تجاری:	HUATEC
گواهی:	ISO,CE
شماره مدل:	SRT-210G

مخاطب

دستگاه اندازه‌گیری پروفیل زبری SRT-210G با محدوده اندازه‌گیری 100 میلی‌متر

شرح

اندازه گیری ترتیب:

100 میلی متر

صراط مستقیم:

1um/100mm

حالت رانندگی:

موتور درایو مستقیم

سرعت جنبش:

0 ～ 10mm/s （سرعت دلخواه

برجسته کردن:

دستگاه اندازه‌گیری زبری با محدوده 100 میلی‌متر,دستگاه اندازه‌گیری کانتور,دستگاه اندازه‌گیری زبری سطح SRT-210G

Contour Tester measuring instrument

SRT-210G surface roughness tester

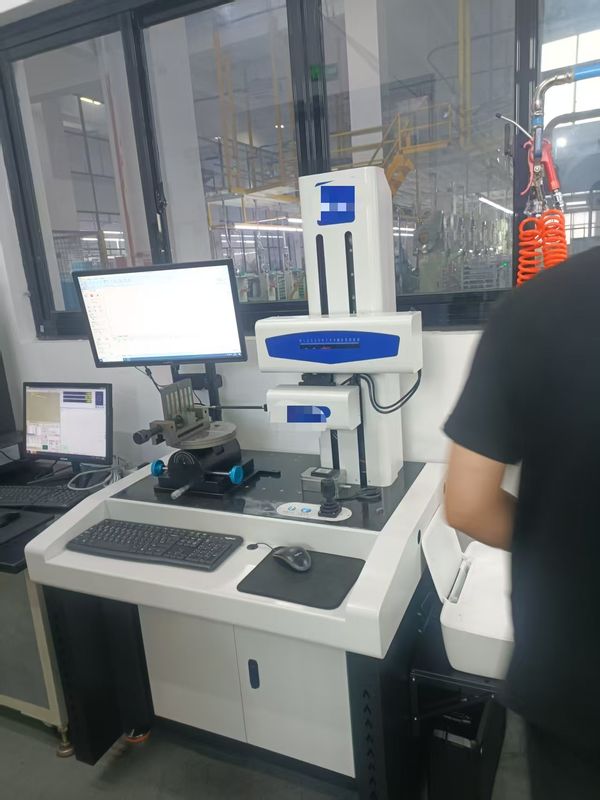

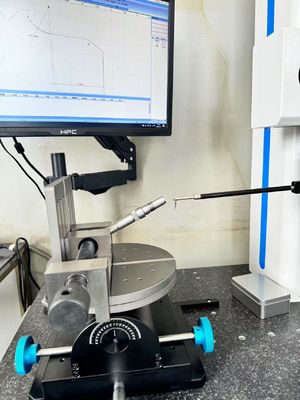

دستگاه تست کانتور پروفایل زبری SRT-210G با محدوده اندازه‌گیری 100 میلی‌متر

ویژگی های کلیدی

اندازه‌گیری عناصر مختلف سطح قطعه کار از جمله ویژگی‌های خطی، ویژگی‌های نقطه‌ای و فواصل
قابلیت‌های تجزیه و تحلیل جامع شامل فاصله، موازی بودن، زاویه، عمق/عرض شیار، شعاع
عملکردهای تجزیه و تحلیل پیشرفته: صافی، تحدب، تجزیه و تحلیل پروفایل
اندازه‌گیری دقیق با وضوح و دقت بالا
گزینه‌های انعطاف‌پذیر پردازش داده و گزارش‌دهی

مشخصات فنی

محور XI (بازوی متقاطع)

محدوده اندازه‌گیری:100 میلی‌متر
صافی:1 میکرومتر/100 میلی‌متر
حالت رانندگی:موتور درایو مستقیم
سرعت حرکت:0～10 میلی‌متر بر ثانیه (سرعت دلخواه)
وضوح:0.05 میکرومتر
دقت نشانگر:±(2.5+2L/100) میکرومتر (L = طول رانندگی بر حسب میلی‌متر)
جهت اندازه‌گیری:عقب
روش اندازه‌گیری:خط کش مشبک

محور Z1 (سنسور)

محدوده اندازه‌گیری:30 میلی‌متر
وضوح:0.05 میکرومتر
روش اندازه‌گیری:سنسور مشبک هولوگرافی
دقت نشانگر:±(1.5+|6H|/50) میکرومتر
حرکت پروب:حرکت قوس (بالا/پایین)
جهت پروب:به سمت پایین
حالت بلند کردن پروب:دستی
نیروی اندازه‌گیری:6mN
مشخصات پروب:شعاع: 25 میکرومتر (کاربید سیمانی)، طول: 20 میلی‌متر، قطر: 2 میلی‌متر
زاویه صعود:حداکثر 75 درجه (به سمت بالا)، حداکثر 85 درجه (به سمت پایین)
سرعت اندازه‌گیری:0.1 میلی‌متر بر ثانیه～4 میلی‌متر بر ثانیه (هر سرعتی)

محور Z2 (ستون)

حداکثر ارتفاع اندازه‌گیری:200 میلی‌متر
حالت حرکت:CNC یا دسته
سرعت حرکت:0.1～8 میلی‌متر بر ثانیه (هر سرعتی)

ابزار و فیکسچر

صفحه تنظیم دو بعدی دقیق:X: 0 تا 25 میلی‌متر، Y: 0 تا 25 میلی‌متر
صفحه تنظیم زاویه:محوری 360 درجه، گام: ±45 درجه
آهن V شکل:60 میلی‌متر

سیستم کنترل اکتساب

حالت انتقال سیستم:USB و LAN
حالت کنترل حرکت:درایو CNC یا دسته

پردازش داده

بزرگ‌نمایی/کوچک‌نمایی با چرخ ماوس
افزودن راهنما به هر ناحیه از نقاشی
برازش داده برای اندازه‌گیری‌های چند قسمتی
حذف نقاط غیرعادی به صورت دستی یا خودکار
قابلیت‌های حرکت و چرخش نمودار
تجزیه و تحلیل کیفیت SPC (هیستوگرام، توزیع نرمال)
خروجی فایل در قالب‌های PDF و Excel
گزارش‌های اندازه‌گیری قابل تنظیم

پارامترهای کاری

مصرف هوا:30 لیتر در دقیقه
توان:400 وات، AC220V 50HZ
شرایط کاری:دما: 10～30 درجه سانتی‌گراد؛ رطوبت: ＜85%

لوازم جانبی اختیاری

کامپیوتر شخصی صنعتی و صفحه نمایش Dell
چاپگر A4
صفحه تنظیم استاندارد
بلوک پایه
توپ استاندارد
