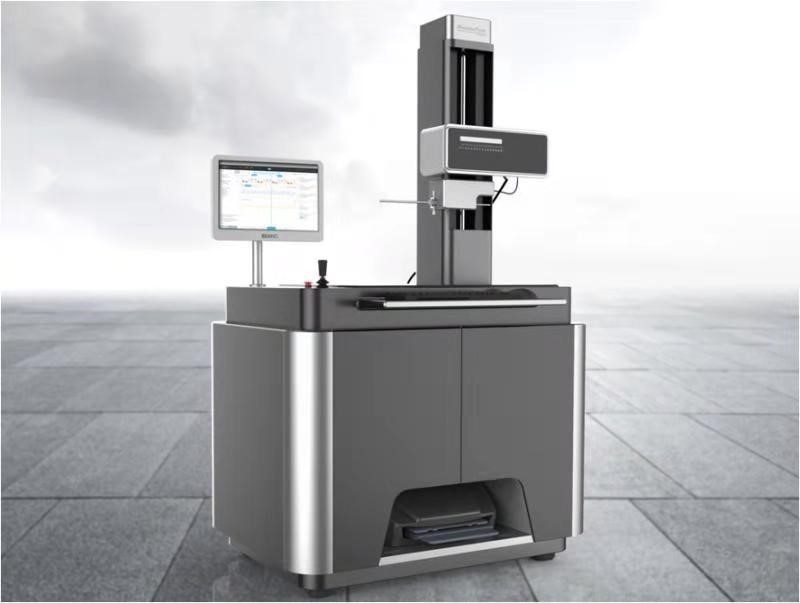

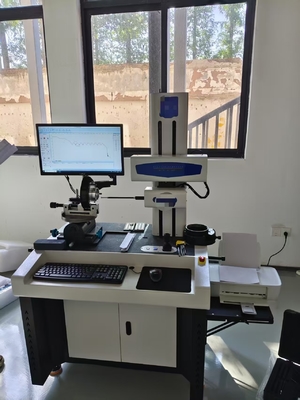

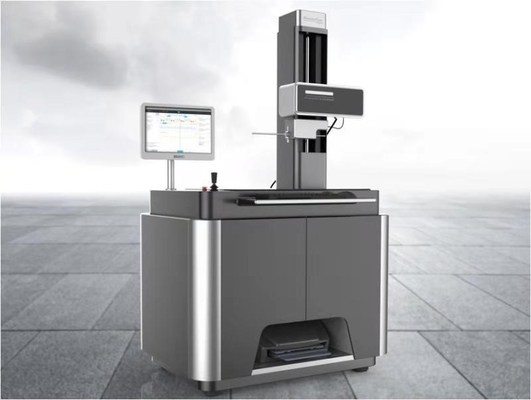

تست کننده کنتور سطح قطعه با محدوده اندازه گیری 100 میلی متری و سنسور 30 میلی متری

تصویر بزرگ : تست کننده کنتور سطح قطعه با محدوده اندازه گیری 100 میلی متری و سنسور 30 میلی متری

جزئیات محصول:

Place of Origin:	China
نام تجاری:	HUATEC
گواهی:	ISO CE GOST
Model Number:	SRT-210G

پرداخت:

Minimum Order Quantity:	1 set
Packaging Details:	Packed in high quality cartons
Delivery Time:	5~10 working days
Payment Terms:	L/C, T/T, Western Union,Paypal
Supply Ability:	50 sets per month

مخاطب

تست کننده کنتور سطح قطعه با محدوده اندازه گیری 100 میلی متری و سنسور 30 میلی متری

شرح

Product name:

Roughness Profiler Contour Tester

Measuring Arrange:

100mm

Straightness:

1um/100mm

Resolution:

0.05

برجسته کردن:

تست کننده محدوده سطح 100 میلی متر,سنسور 30 میلی متری برای اندازه گیری قطعات کار,ابزار اندازه گیری سطح غیر مخرب

Workpiece contour tester 30mm sensor

Non-destructive surface measurement tool

تست کننده کنتور سطح قطعه با محدوده اندازه گیری 100 میلی متری و سنسور 30 میلی متری

ویژگی های محصول

ویژگی	ارزش
نام محصول	تست کننده کنتور پروفایلر خشکی
تنظیم اندازه گیری	100 میلی متر
راست بودن	1mm/100mm
قطعنامه	0.05

توضیحات محصول

سطح قطعه کار عناصر خط نقطه ویژگی های نقطه به نقطه فاصله خط به خط فاصله مکان هر عنصر پروفایل کننده کششی کنتور تست کننده

ویژگی ها

انواع مختلف عناصر خط سطحی قطعه کار، ویژگی های نقطه، فاصله نقطه به نقطه، فاصله خط به خط
محل هر عنصر شامل: فاصله، موازی، زاویه، عمق شکاف، عرض شکاف، شعاع
تجزیه و تحلیل راست بودن، تجزیه و تحلیل کج بودن، تجزیه و تحلیل پروفایل، و بیشتر

مشخصات

محور یازدهم

تنظیم اندازه گیری	100 میلی متر
راست بودن	1mm/100mm
حالت رانندگی	موتور محرک مستقیم
سرعت حرکت	0°10mm/s (سرعت خودسرانه)
قطعنامه	0.05
دقت نشان دادن	± ((2.5+2L/100) L طول رانندگی است ((mm)
جهت اندازه گیری	عقب
روش اندازه گیری	فرمانروای شبکه

محور Z1 (SENSOR)

محدوده اندازه گیری	30 میلی متر
قطعنامه	0.05
روش اندازه گیری	حسگر هولوگرافیک شبکه
دقت نشان دادن	±(1.5+ زير 6H زير/50)
حرکت سُند بالا و پایین	حرکت قوس
جهت سنجه	پایین
حالت بلند کردن کاوشگر	راهنما
نیروی اندازه گیری	6mN
پروب	شعاع:25 (کاربید سیمان) طول:20mm قطر:2mm
زاویه صعود	بالا75° پایین85°
سرعت اندازه گیری	0.1 mm/s4 mm/s ((هر سرعت)

محور Z2 (کالم)

حداکثر، اندازه گیری ارتفاع	200 میلی متر
حالت حرکت	CNC یا دسته
سرعت حرکت	0.8mm/s ((هر سرعت)

ابزار و وسایل

پلتفرم تنظیم دو بعدی دقیق	X:0 تا 25mm، Y:0 تا 25mm
پلتفرم تنظیم زاویه	محوری 360 درجه، شیب: ± 45 درجه
آهن شکل V	۶۰ میلی متر

سیستم کنترل خرید

حالت انتقال سیستم	USB و LAN
رزولوشن سیستم	/
حالت کنترل حرکت	CNC یا راننده ی دستی

پردازش اطلاعات

بزرگ کن یا کوچک کن	با چرخ ماوس بزرگ کنید و کوچک کنید
راهنماها	اضافه کردن راهنما به هر منطقه ای از نقشه
تطبیق داده ها	هنگامی که قطعه نهایی نمی تواند در یک زمان اندازه گیری شود، می تواند به چندین اندازه گیری تقسیم شود و در نهایت ادغام شود.
نقاط غیرطبیعی را از بین ببرید	به صورت دستی یا اتوماتیک
حرکت نمودار	ماوس را بکشید تا آزادانه در مختصات نمودار حرکت کند
چرخش نمودار	هر گونه چرخش زاویه
زوم	منطقه ای را انتخاب کنید که برای بزرگ کردن و کوچک کردن آن استفاده شود
تجزیه و تحلیل کیفیت SPC	هیستوگرام، توزیع نرمال
حالت خروجی فایل	PDF، اکسل
گزارش اندازه گیری	ویرایشگر می تواند تولید گزارش استاندارد، و کاربر می تواند گزارش را با توجه به نیاز ویرایش

پارامترهای کاری

فشار	/
مصرف هوا	30 لیتر/دقیقه
قدرت	400W، AC220V 50HZ
شرایط کاری	دمای: 10-30°C رطوبت: <85٪

اختیاری

کامپیوتر شخصی صنعتی و صفحه نمایش	1
چاپگر A4 خروجی	1
پلتفرم تنظیم استاندارد	1
بلوک ایستاده	1
توپ استاندارد	1
