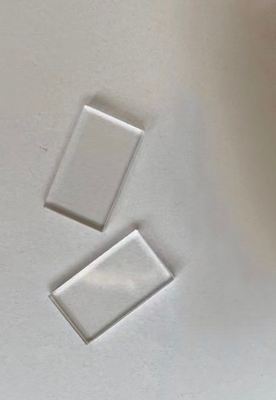

کفش‌های محافظ سایش پروب برای پروب‌های مستقیم و زاویه‌دار NDT

• فیلم محافظ سخت:معمولاً از آلومینا (کروندوم)، ورقه‌های سرامیکی، ورقه‌های فلزی یا پلکسی‌گلاس ساخته می‌شود. مقاومت بالایی در برابر سایش و استحکام دارد، مناسب برای موقعیت‌هایی که سطح کار قطعه کار بالا و صاف است.
• فیلم محافظ نرم:معمولاً از پلاستیک‌های نرم پلی‌اورتان ساخته می‌شود، معمولاً یک فیلم پلاستیکی شفاف به ضخامت حدود 0.3 میلی‌متر. مناسب برای قطعات کار با سطح نهایی کم یا انحنای خاص، بهبود کوپلینگ صوتی و افزایش راندمان انتقال انرژی صوتی.

• مقاومت در برابر سایش خوب:در برابر اصطکاک ناشی از تماس با قطعه کار مقاومت می‌کند، سایش پروب را کاهش می‌دهد و عمر سرویس را افزایش می‌دهد.
• استحکام بالا:در برابر فشار و اصطکاک در حین تشخیص بدون شکستگی مقاومت می‌کند.
• تضعیف صوتی کم:حداقل تأثیر بر امواج فراصوت برای اطمینان از دقت تشخیص.
• انتقال صدای خوب:انتقال صدای عالی، تلفات انرژی را به حداقل می‌رساند بدون اینکه بر کیفیت سیگنال تأثیر بگذارد.
• ضخامت مناسب:ضخامت بر میزان نفوذ امواج فراصوت و فرکانس رزونانس پروب تأثیر می‌گذارد.

فیلم پروب پروب‌های مستقیم، ویفر پیزوالکتریک را می‌پوشاند و آن را از قطعه کار جدا می‌کند تا از تماس مستقیم و سایش جلوگیری شود. پروب‌های زاویه‌دار معمولاً از گُوه‌ها برای هدایت امواج فراصوت استفاده می‌کنند، که برخی نیز از فیلم‌های محافظ با اصول مشابه برای محافظت از ویفر و در عین حال اطمینان از انتشار مؤثر امواج استفاده می‌کنند.

• فیلم‌های محافظ سخت معمولاً در حین ساخت پروب از قبل نصب می‌شوند.
• فیلم‌های محافظ نرم قبل از نصب به عامل کوپلینگ نیاز دارند.
• در حین نصب، فیلم محافظ را محکم روی سطح اندازه‌گیری فشار دهید تا هوا خارج شود و از تناسب بهینه اطمینان حاصل شود.

تمام فیلم‌های محافظ جامد باعث ایجاد مقداری اعوجاج امواج صوتی می‌شوند و وضوح و حساسیت را کاهش می‌دهند (با فیلم‌های سخت‌تر شدیدتر است). انتخاب باید بر اساس الزامات تشخیص واقعی باشد تا تأثیر بر نتایج به حداقل برسد.
