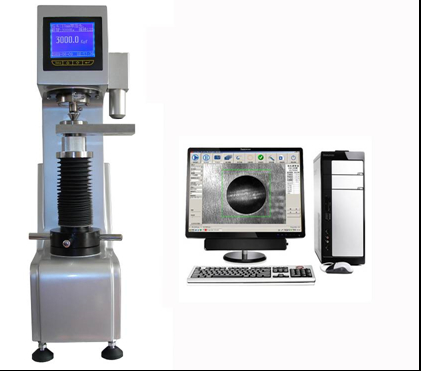

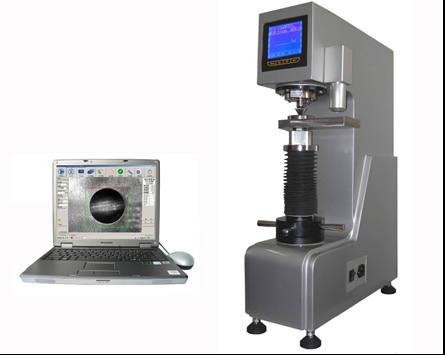

تستر سختی برینل با دقت بالا HBA-3000A
تست سختی برینل بزرگترین فرورفتگی را در مقایسه با سایر روش‌های تست سختی ایجاد می‌کند. این روش قادر است ویژگی‌های جامع مواد را منعکس کند و تحت تأثیر ریزساختار و ناهمگنی نمونه قرار نمی‌گیرد. بنابراین با دقت بالا در صنایعی مانند متالورژی، آهنگری، ریخته‌گری، فولادهای سخت نشده و فلزات غیرآهنی و همچنین در آزمایشگاه‌ها، دانشگاه‌ها و مؤسسات تحقیقات علمی به طور گسترده مورد استفاده قرار می‌گیرد. HBA-3000A تستر مطابق با:
l ISO6506 مواد فلزی - تست سختی برینل
l ASTM E-10 روش آزمون برای سختی برینل مواد فلزی
مشخصات:
l فناوری حلقه بسته نوآورانه. این تستر شامل جدیدترین فناوری سلول بار است. بار آزمون از طریق یک واحد کنترل حلقه بسته با یک سلول بار، یک موتور DC و یک واحد اندازه‌گیری و کنترل الکترونیکی اعمال می‌شود. نتیجه اندازه‌گیری‌های بسیار دقیقی در تمام بارهای آزمون تا 0.5٪ است. خطای بیش از حد یا کمتر از حد بار که از وزنه‌های مرده سنتی یا سیستم‌های حلقه باز شناخته شده است، حذف می‌شود. عدم وجود وزنه‌های مکانیکی نه تنها مشکلات اصطکاک را از بین می‌برد، بلکه تجهیزات را نسبت به عدم تراز ناشی از لرزش‌ها نیز حساس‌تر می‌کند.
l کل وزن تستر 50٪ کمتر از تستر نوع وزنه‌های مرده سنتی است.
l انتخاب بار آزمون توسط صفحه کلید و صفحه نمایش LCD. نیازی به جابجایی وزنه‌های سنگین یا تمیز کردن روغن کثیف نیست.
l چرخه‌های آزمون کاملاً خودکار. تستر سختی دارای یک چرخه آزمون کاملاً خودکار است، اعمال بار، نگهداری، تخلیه، به طور کامل خودکار انجام می‌شود. این امر قابلیت تکرار نتایج آزمون را به میزان زیادی بهبود می‌بخشد، زیرا تأثیر اپراتور حذف می‌شود.
l زمان‌های توقف قابل انتخاب توسط صفحه نمایش. فرورونده، بار و سایر اطلاعات آزمون به وضوح بر روی صفحه نمایش LCD بزرگ نشان داده می‌شوند.
lدستورالعمل‌های برای انتخاب نسبت 0.102F/D2 با توجه به مواد و محدوده سختی را می‌توان روی صفحه نمایش داد.
l مجهز به سیستم اندازه‌گیری فرورفتگی برینل ویژه که می‌تواند فرورفتگی برینل را با دقت، سرعت و اطمینان اندازه‌گیری کند. این یک روش اندازه‌گیری جدید با استفاده از دوربین CCD برای گرفتن تصویر فرورفتگی است، به جای خواندن قطر از میکروسکوپ نوری توسط اپراتور و سپس محاسبه مقدار آزمون.
lتستر HBA-3000A می‌تواند هر رایانه شخصی را با پورت USB متصل کرده و نرم‌افزار SPC را اجرا کند، سپس نرم‌افزار ویژه عملیات ساده‌تری را به شرح زیر ارائه می‌دهد.
l هر دو حالت آزمون تکی و آزمون دسته‌ای در دسترس هستند
l تنظیم تحمل، تشخیص و هشدار
l مقادیر آماری مانند Max، Min، Avg، R و S در دسترس هستند
l تبدیل نتیجه آزمون به مقیاس‌های دیگر، مانند HRC، HRB، HRA، HV، σb
l تمام نتایج آزمون و تصاویر فرورفتگی به طور خودکار ذخیره می‌شوند
l گزارش آزمون در قالب Microsoft EXCEL ایجاد شده است، می‌توان آن را ویرایش، کپی و چاپ کرد
l به روز رسانی نرم افزار به صورت رایگان
داده‌های فنی:
|
بارها:3000kgf (29400N)، 1500Kgf (14700N)، 1000Kgf (9800N)، 750Kgf(7355N)،
500Kgf (4900N)، 250Kgf (2452N)، 187.5Kgf (1839N)، 125Kgf (1226N)،
100Kgf (980N)، 62.5Kgf(612.9N)
|
|
مدت زمان توقف بار: 2s～99s، قابل تنظیم و ذخیره است
|
|
توپ کاربید تنگستن فرورونده: 10mm
|
|
محدوده اندازه‌گیری: 3.18HBW~658HBW
|
|
دقت اندازه‌گیری فرورفتگی : ±0.5%
|
|
دقت مقدار سختی برینل:
|
|
محدوده سختی (HBW)
|
خطا (％)
|
قابلیت تکرار(％)
|
|
≤ 125
|
± 2.5
|
≤3.0
|
|
125＜HBW≤225
|
± 2.0
|
≤2.5
|
|
＞ 225
|
±1.5
|
≤2.0
|
|
حداکثر ارتفاع قابل اندازه‌گیری: 200 میلیمتر
|
|
حداکثر عمق قابل اندازه‌گیری: 140 میلیمتر
|
|
ابعاد: 530mm×260mm×750mm
|
|
منبع تغذیه: 220/110 ولت، 50/60 هرتز، 4 آمپر
|
|
وزن: 120 کیلوگرم
|
|
بلوک‌های استاندارد:125-350HBW10/3000, 125-350HBW10/1000
|
|
|
پیکربندی استاندارد
|
|
|
دستگاه میزبان
|
1
|
|
|
بلوک استاندارد 125-350HBW10/3000
|
1
|
|
|
بلوک استاندارد 125-350HBW10/1000
|
1
|
|
|
Ф10mm توپ کاربید تنگستن فرورونده
|
1
|
|
|
پیچ‌های نصب برای فرورونده
|
1
|
|
|
پیچ‌گوشتی برای نصب فرورونده
|
1
|
|
|
سندان تخت، 80mmx185mm
|
1
|
|
|
دیسک نرم‌افزار
|
|
|
|
کلید USB
|
1
|
|
|
کابل USB
|
1
|
|
|
سیم منبع تغذیه
|
1
|
|
|
روکش گرد و غبار
|
1
|
|
لوازم جانبی اختیاری:
|
|
|
سندان شکل “V ”، 80mmx185mm
|
|
|
بلوک‌های استاندارد با مقدار دیگر
|
|
|
Ф5mm توپ کاربید تنگستن فرورونده
|
|
|
Ф2.5mm توپ کاربید تنگستن فرورونده
|
|
|
Ф10mm توپ کاربید تنگستن
|
|
|
Ф5mm توپ کاربید تنگستن
|
|
|
Ф2.5mm توپ کاربید تنگستن
|
