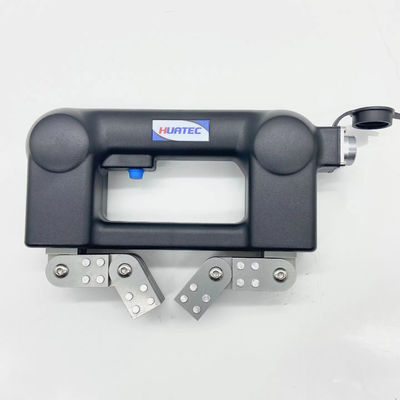

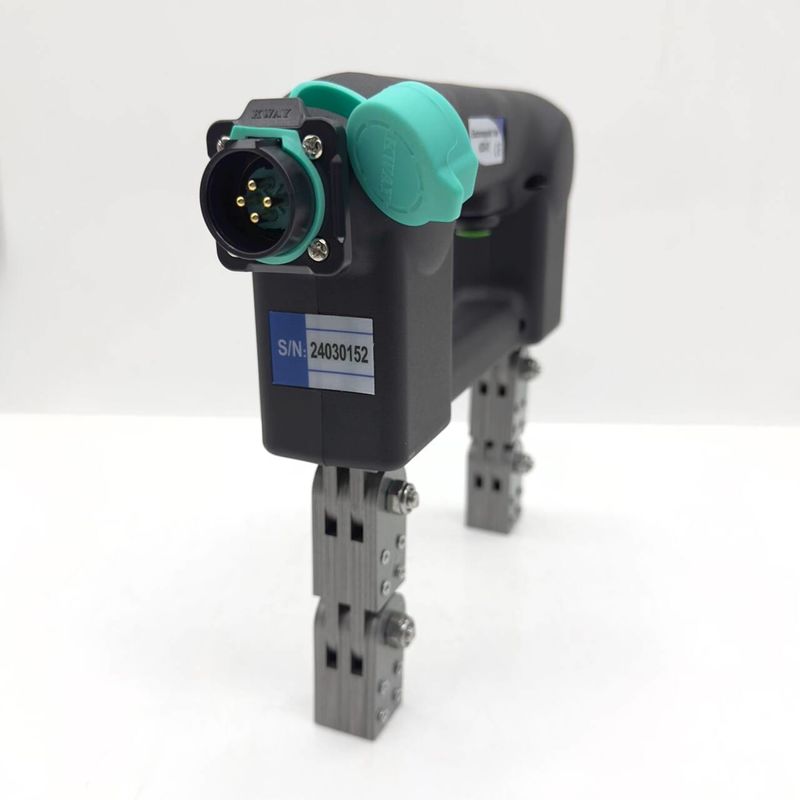

Magnaflux AC Electromagnetic Yoke HCDX-Y2
HCDX-Y2 یک یوک الکترومغناطیسی AC است که به صورت ارگونومیک برای بهبود بهرهوری طراحی شده است. این یوک یک میدان مغناطیسی AC قوی برای تشخیص نشانههای سطحی در طول آزمایش ذرات مغناطیسی ایجاد میکند.
HCDX-Y2 با وزن سبک، دسته و ماشه ارگونومیک، برای نیازهای سخت بازرسی میدانی طراحی شده است. با طراحی بدنه با قطعات یدکی قابل تعویض، سوئیچ ماشه ایزوله,سیم برق,برد اصلی,لامپ UV و نور سفید و پایهها همگی توسط کاربر قابل تعویض هستند، HCDX-Y2 به راحتی قابل سرویس است و از متوقف شدن کار جلوگیری میکند.
یک اتصال LED فوقالعاده روشن به عنوان یک آیتم اختیاری برای کمک به روشن کردن ناحیه بازرسی در حین مغناطیسی کردن قطعه در دسترس است. کیتهای همهکاره نیز موجود هستند، از جمله پودرهای مغناطیسی قرمز و خاکستری، یک نشانگر رنگ زرد و پارچه تمیزکننده، برای یک کیت بازرسی کامل در یک کیف حمل راحت.
مزایا
افزایش بهرهوری بازرس و کاهش خستگی جسمی
• فشار کمتر بر بازو، خستگی مچ دست و استرس فیزیکی به اپراتورها کمک میکند تا به دلیل طراحی سبک وزن و ارگونومیک، کارهای بیشتری انجام دهند.
• به راحتی یوک را در هر جهتی با اجزای الکترونیکی سبک وزن، سنگین و قدرتمند قرار دهید.
ابزارها را در سرویس با طراحیای که برای دوام ساخته شده است، نگه دارید
• سیمها و ماشهها را میتوان به راحتی تعویض کرد، بنابراین کار متوقف نمیشود و ابزارها به دلیل آسیب تصادفی دور ریخته نمیشوند.
• از آسیب گرد و غبار و آب خطرناک با محفظه آببندی شده با حلقه O-ring IP54 جلوگیری کنید.
ویژگیها
• طراحی ارگونومیک و سبک وزن
• محفظه آببندی شده IP54 در برابر گرد و غبار و آب مقاوم است
• سیم برق قابل تعویض در میدان
• سوئیچ ماشه ایزوله و قابل تعویض
• محافظهای فولادی برای محافظت از پاها
• از مشخصات بلند کردن ASTM فراتر میرود
• کیف حمل راحت همراه با تمام محمولههای یوک ارائه میشود
• نور یوک UV و سفید LED اختیاری دوام بیشتری دارد و در مقایسه با لامپهای سنتی شدیدتر است
• دو حالت منبع تغذیه اختیاری هستند:
l منبع تغذیه AC تک فاز 110V/220V/240V (حالت دوشاخه مستقیم);
l منبع تغذیه مغناطیسی DC (بسته باتری DC با صفحه نمایش دیجیتال)
• کیف کمری ویژه اختیاری میتواند باتری برق مغناطیسی، تعلیق مغناطیسی، عامل کنتراست و غیره را حمل کند.
شاخص پارامترها
|
مدل
موارد
|
HCDX-Y2
|
HCDX-Y9
|
|
الزامات الکتریکی
|
AC110-115V 50/60Hz
AC220-230V 50/60 Hz
AC240V 50/60Hz
|
|
شکل موج
|
AC
|
|
قدرت میدان مماسی
|
> 2kA/m در نقطه میانی بین پاها / قطبها
|
|
دمای کار
|
-10~+40℃
|
|
چرخه کار
|
50٪، حداکثر زمان روشن 90 ثانیه است
|
|
حفاظت در برابر نفوذ (IEC 60259)
|
IP54
|
|
رطوبت نسبی
|
<80%
|
|
حساسیت
|
ASTM E1444-05, ASME 2007 صفحه شماره V
|
|
بسته برق DC
|
X
|
•
|
|
جریان کار AC
|
|
|
جریان کار DC
|
X
|
DC 1.5A
|
|
زمان شارژ باتری
|
X
|
3ساعت
|
|
زمان کار باتری
|
X
|
6 ساعت
|
|
فاصله پا / قطب
|
0~220mm
|
|
اندازه پا
|
22*22mm
|
|
طول سیم برق
|
3M
|
|
نیروی بالابر
|
A C
|
≥7.1kg (69N)
|
|
D C
|
≥22.2kg (216N)
|
|
وزن
|
|
|
|
|
|
|
توجه: “X”شامل نمیشود، “•”شامل
کاربردها
محل نقص: سطح ایدهآل برای:
• تست میدانی
• مناطق دشوار برای دسترسی
• بازرسیهای نقطهای، جوش و در سرویس نمونههای نقص:
• درزها
• پارگیها
• ترکهای انقباضی
• ترکهای کوئنچینگ
• ترکهای خستگی
انطباق با مشخصات
JB/T7411-2012
ASTM E1444-05
ASTM E709
EN10228-1:1999
ISO 9934
ASTM E 3024
