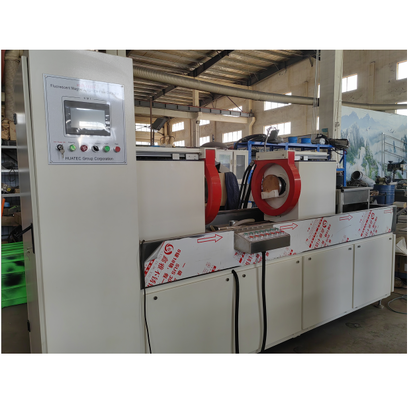

دستگاه عیبیابی ذرات مغناطیسی فلورسنتHMP-8000
1. اصل کار
عیبیابی ذرات مغناطیسی از تعامل بین میدان نشتی مغناطیسی و پودر مغناطیسی در محل عیب قطعه کار استفاده میکند. این روش از تفاوت بین نفوذپذیری عیوب سطحی و نزدیک سطح محصولات فولادی (مانند ترکها، ناخالصیها، خطوط مویی و غیره) و نفوذپذیری فولاد استفاده میکند. پس از مغناطیس شدن، میدان مغناطیسی در محل ناپیوستگی این مواد تحریف میشود و بخشی از نشتی شار مغناطیسی را تشکیل میدهد و منجر به ایجاد میدان نشتی مغناطیسی میشود. بنابراین پودر مغناطیسی را جذب میکند تا تجمع پودر مغناطیسی را در محل عیب - ردیابی مغناطیسی - تحت شرایط روشنایی مناسب، نشان دهد و شکل عیب را نشان دهد.
2. کاربرد
دستگاه عیبیابی ذرات مغناطیسی فلورسنت برای تشخیص سطح و نزدیک سطح قطعه کار فرومغناطیسی (مانند: چرخ دنده، حلقه چرخ دنده، شفت چرخ دنده و غیره) به دلیل فورج، کوئنچ، سنگ زنی، خستگی ناشی از ترکها و ناخالصیها و سایر عیوب ریز استفاده میشود.
3. پارامتر فنی
محدوده تشخیص:قطر چرخ دنده≤700mm,ارتفاع≤410mm；
قطر محوری≤300mm,طول＜700mm
فاصله الکترود:0~410mm(قابل تنظیم)
جریان دورانی:AC 0~8000A مقدار موثر(با کنترلکننده فاز قطع)
پتانسیل مغناطیسی طولی:AC 0~18000AT مقدار موثر(با کنترلکننده فاز قطع)
روش تشخیص: تشخیص ذرات مغناطیسی فلورسنت
حالت مغناطیسسازی: مغناطیسسازی دورانی، مغناطیسسازی طولی، مغناطیسسازی ترکیبی
حالت گیره: گیره پنوماتیکی
اثر مغناطیسزدایی: ماندگاری کمتر از 0.3mT
حساسیت تشخیص: فیلم تست استاندارد A1 (15/50) به وضوح نمایش داده میشود
منبع تغذیه: سه فاز پنج سیم AC 380V 50Hz
4. برند اصلی و تامین کننده قطعات الکتریکی
تمام اجزا و قطعات تجهیزات محصولات وارداتی یا محصولات برند معروف داخلی هستند، محصولات خانگی تست کیفیت را پشت سر گذاشتهاند.
|
شماره
|
نام
|
برند
|
تعدادواحد
|
01
|
|
کلید/نشانگر دکمه
|
DELIXI
|
2
|
PC
|
10
|
|
مدار شکن مینیاتوری
|
DELIXI
|
2
|
PC
|
10
|
|
کنتاکتور AC
|
DELIXI
|
2
|
PC
|
10
|
|
PLC
|
OMRON
|
1
|
PC
|
10
|
|
صفحه نمایش لمسی
|
WEINVIEW
|
1
|
PC
|
10
|
|
عنصر پنوماتیکی
|
DELIXI
|
2
|
PC
|
10
|
|
برد ماشه تریستور
|
HUATEC
|
1
|
PC
|
مشخصات سازنده قطعات یدکی فوق فقط برای مرجع است و با توجه به نیاز کاربر و قطعات یدکی موجود تنظیم میشود.
|
|
ترانسفورماتور جریان
|
DELIXI
|
2
|
PC
|
مشخصات سازنده قطعات یدکی فوق فقط برای مرجع است و با توجه به نیاز کاربر و قطعات یدکی موجود تنظیم میشود.
|
|
تریستور
|
DELIXI
|
2
|
PC
|
10
|
|
فیوز سریع
|
DELIXI
|
2
|
PC
|
مشخصات سازنده قطعات یدکی فوق فقط برای مرجع است و با توجه به نیاز کاربر و قطعات یدکی موجود تنظیم میشود.
|
|
ترانسفورماتور اصلی مغناطیسی دورانی
|
HUATEC
|
1
|
PC
|
مشخصات سازنده قطعات یدکی فوق فقط برای مرجع است و با توجه به نیاز کاربر و قطعات یدکی موجود تنظیم میشود.
|
|
ترانسفورماتور اصلی مغناطیسی طولی
|
HUATEC
|
1
|
PC
|
مشخصات سازنده قطعات یدکی فوق فقط برای مرجع است و با توجه به نیاز کاربر و قطعات یدکی موجود تنظیم میشود.
|
|
لامپ UV دستی LED
|
HUATEC
|
1
|
PC
|
مشخصات سازنده قطعات یدکی فوق فقط برای مرجع است و با توجه به نیاز کاربر و قطعات یدکی موجود تنظیم میشود.
|
|
لامپ UV آویز LED
|
HUATEC
|
1
|
PC
|
مشخصات سازنده قطعات یدکی فوق فقط برای مرجع است و با توجه به نیاز کاربر و قطعات یدکی موجود تنظیم میشود.
|
|
5.
|
توضیحات دستگاه5
.3 سیستم کنترل الکتریکیسیستم کنترل بر اساس کنترلکننده منطقی قابل برنامهریزی (PLC) است که عملکرد دو الکترود و دستگاه مغناطیسزدایی را کنترل میکند. با کابینت کنترل به عنوان بدنه اصلی، شامل اجزای اجرایی مختلف، مدار راهانداز مغناطیسسازی، ترانسفورماتور اصلی و غیره است.
جریان مغناطیسکننده ورودی و سایر پارامترها را از طریق صفحه نمایش لمسی وارد کنید. با ماژول ورودی/خروجی آنالوگ PLC برای دستیابی به عملکرد از پیش تعیین شده جریان مغناطیسسازی.
تمام نشانگرها، دکمهها و چراغهای کار میزبان تشخیص عیب، ولتاژ ایمنی 24 ولت را اتخاذ میکنند.
میزبان تشخیص عیب، مغناطیسزدا و پوسته کابینت توزیع به طور قابل اعتماد زمین شدهاند
.5
.3 میزباندستگاه اصلی:
بدنه، مخزن جمعآوری استیل ضد زنگ، مغناطیسکننده، سیستم پاشش.بدنه:
بدنه توسط مواد با کیفیت بالا جوش داده شده است، محکم و زیبا است. هیچ ساختار زاویه تیز آشکاری در محدوده ارتفاع اپراتور در اطراف بدنه وجود ندارد.مخزن جمعآوری استیل ضد زنگ:
ساخته شده از استیل ضد زنگ با کیفیت بالا برای جمعآوری سوسپانسیون مغناطیسی.مغناطیسکننده:
متشکل از مکانیزم گیره، الکترود مغناطیسکننده و سیمپیچ مغناطیسکننده. الکترود مغناطیسکننده، قطعه کار را دورانی مغناطیسی میکند و سیمپیچ مغناطیسکننده آن را طولی مغناطیسی میکند. سیمپیچ و صفحه الکترود از مس با کیفیت بالا ساخته شدهاند. مکانیزم گیره توسط اجزای پنوماتیکی هدایت میشود و قطعه کار بین دو الکترود گیره میشود تا یک مدار مغناطیسکننده دورانی تشکیل شود.5
.3 سیستم پاشش سوسپانسیون مغناطیسیاین سیستم از مخزن جمعآوری سوسپانسیون مغناطیسی، پمپ آب، خط لوله و سر آبپاش تشکیل شده است. مخزن جمعآوری مسئول جمعآوری، هم زدن و پمپاژ سوسپانسیون مغناطیسی برگشتی به نازل است. مخزن جمعآوری مایع خارجی است و چرخ جهانی با دستگاه ترمز در پایین نصب شده است. مخزن جمعآوری سوسپانسیون مغناطیسی، سکوی مشاهده و نوار نقاله مغناطیسزدا از موتور اصلی همگی به مخزن جمعآوری مایع بازیابی میشوند تا از چکه کردن جلوگیری شود.
