1. معرفی محصول

برای بهبود بازرسی کلی مخزن نفت،شرکت ما به طور خاص طراحی و توسعه یک سری از سیستم های تشخیص مخزن خلاء برای تشخیص نشت جوش در صفحه پایین مخزن ذخیره سازی نفت.

سیستم استاندارد و قابل حمل تشخیص مخزن خلاء می تواند جوش گردنه/پست را بر روی صفحه پایین هر اندازه مخزن ذخیره سازی تشخیص دهد.و جوش محوری (فلیت جوش) بر روی صفحه پایین مخزن ذخیره سازی با قطر بیش از 5 متربرای ارزیابی یکپارچگی جوش های مختلف، سیستم تشخیص جعبه خلاء ما یک روش تشخیص کارآمد، سریع و اقتصادی است.و میزان تشخیص خوردگی نفوذ کننده / سوراخ های فلزی کمتر از 95٪ نیست.

2ویژگی های خاص

1) مدل عادی به طور کلی استفاده از دست برای فشار دادن جعبه، بنابراین آن را بسیار خسته خواهد شد، ما بهبود نیاز به خم شدن به طور مستقیم با پاها

2) هنگام حرکت، ما چرخ زیر مخزن داریم؛ نیازی به بلند کردن مخزن برای حرکت نداریم

3) پمپ خلاء می تواند کنترل از راه دور روبات را انجام دهد، سایت بسیار راحت است.

3الزامات پارامترهای فنی:

3.1 جعبه خلاء برای آزمایش جوش های پشت و پشت

3.1.1 درجه خلاء: حداقل 60kPa

3.1.2 طول تشخیص جوش: حداقل 800mm

3.1.3 انواع جوش ها را بررسی کنید: جوش های پشت و پشت در پایین مخزن

3.1.4 الزامات قطر مخزن: می تواند برای تمام قطر مخازن اعمال شود.

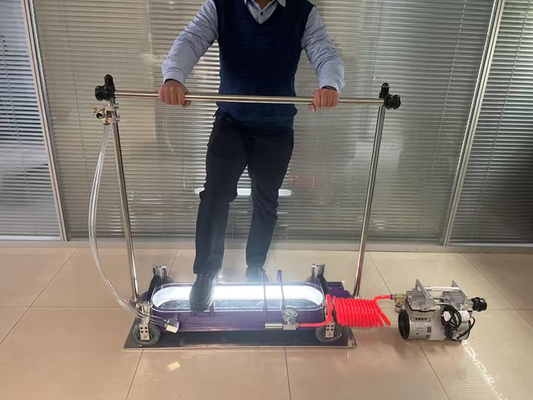

★3.1.5 حالت عملیات: پرسنل بازرسی می توانند کل عملیات را با ایستادن انجام دهند.

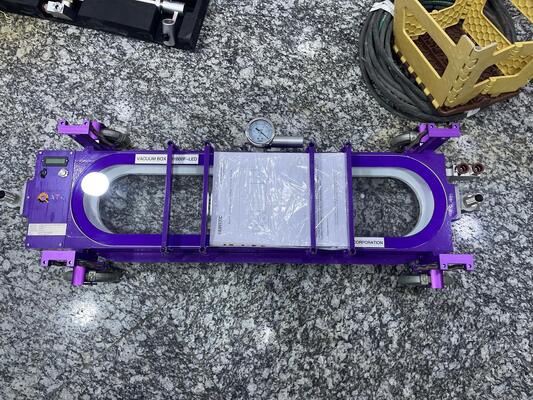

★3.1سیستم روشنایی:سیستم روشنایی LED در جعبه خلاء;

3.1.7 منبع برق سیستم روشنایی: باتری لیتیوم 3Wh داخلی، زمان تامین برق حداقل 16 ساعت است.

★3.1.8 چرخ متحرک: جعبه خلاء با 4 چرخ متحرک عرضه می شود، 4 چرخ متحرک با بهار را می توان بلند کرد، می تواند جعبه خلاء را به حرکت برساند.

★3.1.9 لوله کمکی: شیر فشار کمکی بر روی لوله کمکی نصب شده است و پرسنل تشخیص می توانند در حالت عادی شیر فشار کمکی را روشن کنند.

3.2 جعبه خلاء برای آزمایش جوش محوری

3.2.1 خلاء: حداقل 60kP

3.2.2 طول تشخیص جوش: حداقل 400mm

3.2.3 نوع جوش بازرسی: جوش فیله

3.2.4 قطر مخزن: ≥5m

★3.2.5 حالت عملیات: پرسنل بازرسی می توانند کل عملیات را با ایستادن انجام دهند.

★3.2.6 سیستم روشنایی: سیستم روشنایی LED در جعبه خلاء

3.2.7 منبع برق سیستم روشنایی: باتری لیتیوم 3Wh داخلی، زمان تامین برق حداقل 16 ساعت است.

★3.2.8 چرخ متحرک: جعبه خلاء با 2 چرخ متحرک عرضه می شود، 2 چرخ متحرک با بهار را می توان بلند کرد، می تواند جعبه خلاء را به حرکت برساند.

★3.2.9 لوله کمکی: شیر فشار کمکی بر روی لوله کمکی نصب شده است و پرسنل شناسایی می توانند شیر فشار کمکی را وقتی که به طور طبیعی ایستاده اند، روشن کنند.

★3.2.10 سایر توابع کمکی: دو الکترومغناطیس با نیروی مکش 85 کیلوگرم و دو موتور فشار با نیروی فشار 19 کیلوگرم در هر دو طرف جعبه خلاء نصب شده اند.

3.3 پمپ خلاء

3.3.1 ولتاژ: 220V 50/60Hz

3.3.2 فشار طراحی: 92kPa

3.3.3 نوع پمپ: پمپ خلاء الکتریکی با فن

3.3.4 سرعت جریان: 200 لیتر/ دقیقه

3.3.5 وزن: بیش از 10.5 کیلوگرم

3.3.6 قدرت: نه بیشتر از 450 وات

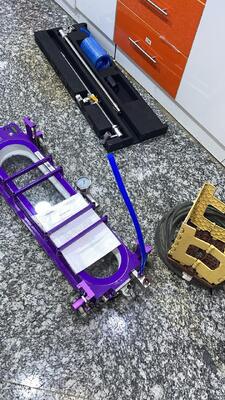

4الزامات پیکربندی

4.1 پمپ خلاء: 1pc

4.2 جوش لبه و پشت جعبه خلاء: 1 مجموعه

4.3 جعبه جوش فیله: 1 مجموعه

4.4 لوله هوای نرم: 1 مجموعه

4.5 باتری منبع برق پمپ خلاء: 1pc

4.6 کتابچه راهنما: 1 نسخه

4.7 جعبه حمل: 3 تا

جعبه خلاء HV1800F-LED برای جوش دادن پشت یا لگن مناسب است

2. پارامتر فنی
