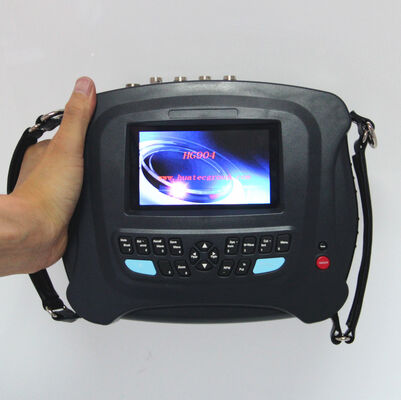

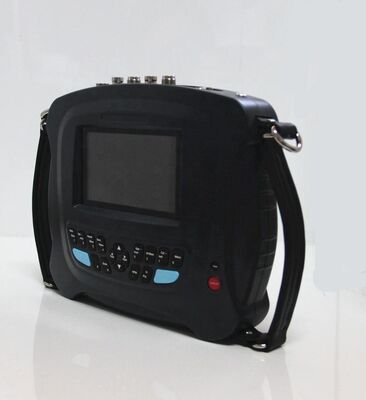

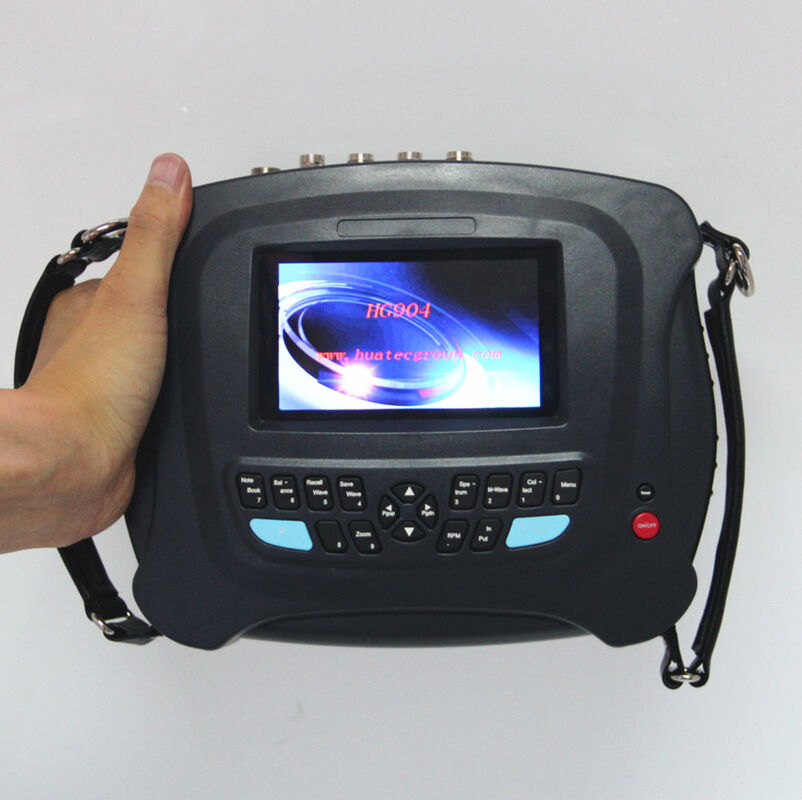

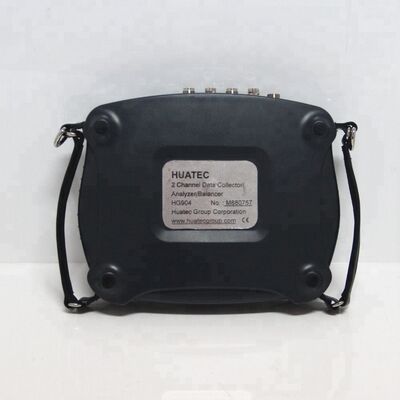

تحلیلگر ارتعاش 2 کانال جمع آوری کننده داده ها / تحلیلگر / تعادل کننده

دستگاه جمع‌آوری/تحلیلگر/بالانس‌کننده داده‌های ارتعاشی 2 کاناله

عدم تعادل یکی از علل اصلی ارتعاش ماشین است. تخمین زده می‌شود که حدود 50 درصد از تمام عیوب ناشی از عدم تعادل روتورها باشد. بهترین راه برای خلاص شدن از عدم تعادل مکانیکی، بالانس در محل است. آنالایزر/بالانس‌کننده HG904 برای این منظور بسیار مفید است. این دستگاه می‌تواند شدت ارتعاش را اندازه‌گیری کند؛ علت ارتعاش را با تجزیه و تحلیل طیف فرکانسی تشخیص دهد. همچنین می‌توان از آن برای اندازه‌گیری سرعت چرخش و فاز ارتعاش و محاسبه وزن و موقعیت عدم تعادل استفاده کرد.

ویژگی‌ها:

• آسان برای استفاده
• تصویر برداری برداری، فرآیند و نتیجه بالانس به وضوح در یک نگاه نشان داده می‌شود
• ذخیره 10 داده بالانس روتور
• انتخاب جرم آزمایشی حذف یا باقی ماندن
• تجزیه نتیجه بالانس به دو مکان تعیین شده
• محدوده وزن آزمایشی محاسبه شده با توجه به وزن روتور، سرعت چرخش، شعاع و درجه بالانس مورد نیاز
• اعتبار وزن آزمایشی به طور خودکار قضاوت می‌شود
• اندازه‌گیری RPM، دامنه و فاز
• طیف FFT 400 خطی در محل و عملکرد تشخیص
• جمع‌آوری داده‌های همزمان دو کاناله
• مدولاسیون پاکت سخت‌افزاری برای تشخیص بلبرینگ و چرخ دنده
• تابع انتقال برای اندازه‌گیری فرکانس طبیعی
• نمایش شکل موج و طیف توسط LCD بزرگ
• ذخیره مقادیر ارتعاش و شکل موج ارتعاش

شرایط عملیاتی

• محدوده دما: از 5 درجه سانتی‌گراد تا 50 درجه سانتی‌گراد
• رطوبت نسبی:< 85٪، غیر اشباع
• بدون گازهای خورنده
• بدون میدان الکترومغناطیسی قوی و ضربه شدید

ایمنی

HG904 مجاز به تماس با قسمت در حال کار دستگاه نیست.

مشخصات فنی

• محدوده سرعت چرخش برای بالانس دینامیکی: 70-60000 دور در دقیقه
• انتخاب خودکار و دستی محدوده
• دقت اندازه‌گیری ارتعاش: 5٪

• سنسورها: شتاب‌سنج پیزوالکتریک، سرعت مغناطیسی-الکتریکی، جابجایی گردابی و غیره.
• فیلتر ضد تقلب بیضوی مرتبه 8، فیلتر میان‌گذر RPM^{سیگنال ورودی: شتاب‌سنج و ولتاژ}تجزیه و تحلیل طیف دامنه: 100 خط تا 400 خط (زوم)، پنجره هانینگ
• بازه فرکانسی تجزیه و تحلیل طیف: 100، 200، 500، 1K، 2K، 5K، 10KHz (فقط برای نمونه‌برداری 1 کاناله)

• ذخیره داده
• :
• 400 شکل موج از 1024 نقطه و 400 مجموعه دادهمحدوده‌های دامنه و پاسخ فرکانسی برای اندازه‌گیری کلی ارتعاش:محدوده‌های دامنه

• پاسخ فرکانسی

• 	جابجایی	0.003 – 5 میلی‌متر پیک تا پیک
  10 – 500 هرتز	سرعت	0.2 – 200 میلی‌متر بر ثانیه RMS واقعی
  10 – 1000 هرتز	شتاب	0.5 – 250 متر بر مجذور ثانیه
  2	پیک20 – 5000 هرتزپاکت	0.1 – 20 واحد RMS واقعی
  5-1000 هرتز از 15-40 کیلوهرتز	ولتاژ	0.1 – 10 ولت پیک تا پیک

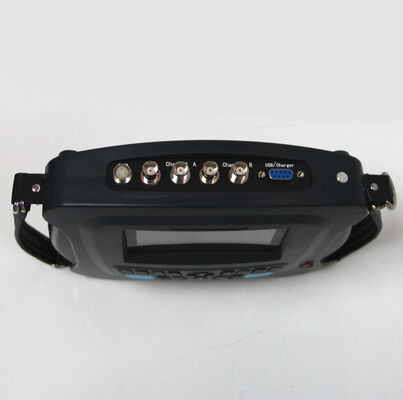

  10 – 10000 هرتز	یادداشت: 10 کد شرایط برای بازرسی بصری	خروجی: USB برای ارتباط با رایانه شخصی

• توان: باتری قابل شارژ Ni-MH برای 8 ساعت کار مداوم، هشدار کم بودن باتری
• محیط عملیاتی: 0~55
• o
• C، 90٪ رطوبت غیر متراکم^{اندازه‌گیری سرعت چرخش با سنسور فوتوسل}محدوده دینامیکی: 60dB با محدوده بهره قابل تنظیم 48dB
• ابعاد: 21×13×4 سانتی‌متر؛ وزن: 1.2 کیلوگرم (شامل باتری)
• لیست بسته‌بندی

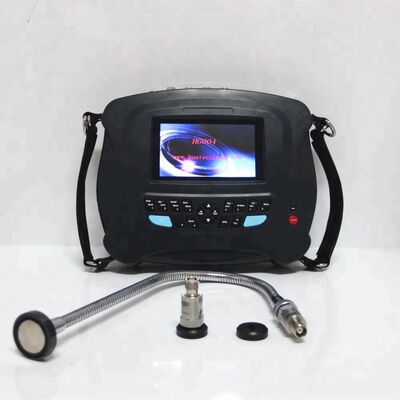

• جمع‌آورنده داده ارتعاش HG904 1

شتاب‌سنج 2
پایه مغناطیسی 2
پروب توسعه فولادی 1
شارژر باتری 1
کابل شتاب‌سنج 3
کابل ارتباطی RS232c 1
ماژول بالانس 1
سنسور و کابل Tacho/Trigger 1
مجموعه کاغذ بازتابنده 1
راهنمای شروع سریع 1
سی دی نرم‌افزار 1
گواهی‌نامه‌های HG904 و سنسورها 3
کیف حمل 1
