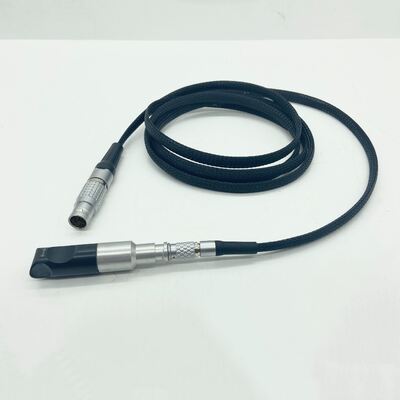

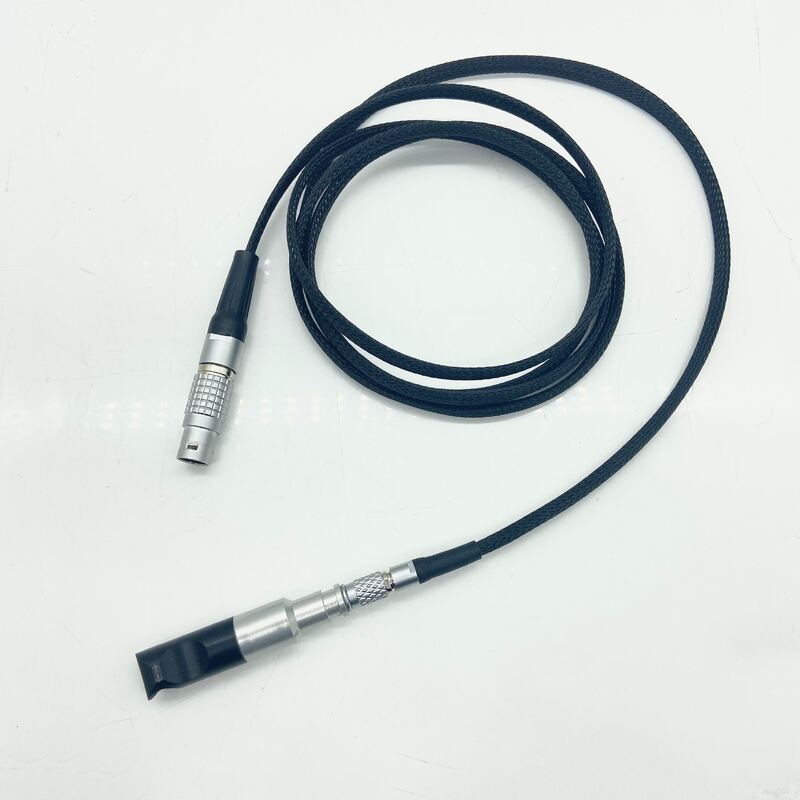

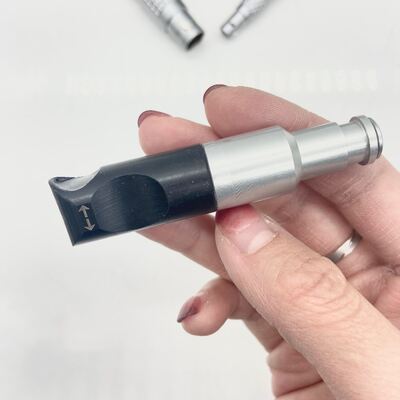

سنسور پروب جریان گردابی GE Locator 3S

سنسور پروب جریان گردابی GE Locator 3S

سنسور پروب جریان گردابیتوضیحات

محققان سنسور ما دریافته‌اند که طراحی پروب و ساختار مناسب پروب می‌تواند سیگنال نقص را که در غیر این صورت قابل تشخیص نیست، تقویت کند و تشخیص آن را آسان‌تر کند. پس از سال‌ها تجربه، طراحی دقیق و کنترل کیفیت دقیق جزئیات، ما انواع مختلفی از پروب‌های تشخیص سنسور جریان گردابی با کارایی بالا را ارائه می‌دهیم که می‌توانند با استفاده از انواع مختلف ابزارهای تست جریان گردابی سازگار شوند. هنگام انتخاب دستگاه اندازه‌گیری جریان گردابی سری ET و پروب منطبق با آن، بهترین عملکرد منطبق و بالاترین حساسیت تشخیص را می‌توان به دست آورد. پروب‌های سنسور که ما ارائه می‌دهیم عبارتند از: کویل‌های دیفرانسیل، مطلق و بازتاب (درایو پیک‌آپ)، سری پروب استاندارد، دیفرانسیل، مطلق و بازتاب را برای اکثر کاربردهای مشتریان ما، مانند تشخیص و ارزیابی عیوب سطحی، تشخیص ترک‌های داخلی در سوراخ‌های پیچ، ترک خوردگی و نازک شدن سایش لوله مبدل حرارتی، خوردگی ساختار چند لایه و تشخیص ترک جوشکاری فرومغناطیسی ارائه می‌دهد.

انتخاب سنسور پروب

هنگامی که مشتریان الزامات پروژه آزمایشی خاصی دارند یا اطلاعات زیادی در مورد مشخصات پروب و انتخاب عملکرد ندارند، لطفاً اطلاعات زیر را ارائه دهید، ما انتخاب پیشنهادی را ارائه خواهیم داد: 1. جنس و عملیات حرارتی قطعه کار بازرسی شده؛ 2. اندازه فیزیکی، سطح و انتهای مواد قطعه کار مورد بازرسی؛ 3. سازندگان و مدل‌های ابزارهای مورد استفاده برای آزمایش؛ 4. محتویات و استانداردهای اقلام آزمایش؛ 5. سرعت یا ضربان تشخیص. پروب را می‌توان با توجه به سیگنال خروجی متفاوت کویل تشخیص به نوع پارامتری و نوع ترانسفورماتور تقسیم کرد. فرکانس عمومی 10 هرتز تا 10 مگاهرتز است. با توجه به مواد آزمایشی مختلف می‌توان با کویل تحریک یا بدون کویل تحریک انتخاب کرد.

نوع پروب سنسور

با توجه به الزامات آزمایش، می‌توان با انواع مختلف پروب‌ها پیکربندی کرد: پروب نقطه‌ای، صفحه‌ای، قوس/پروفایل، داخل/خارج از طریق پروب، پروب چرخشی، جداسازی مواد سختی، رسانایی، پروب ضخامت پوشش، با توجه به الزامات آزمایش محصول مشتری، مناسب‌ترین پروب تشخیص را سفارشی کرد.

استفاده از سنسورهای پروب

پروب جریان گردابی عمومی دارای زاویه تشخیص خاصی است، با توجه به الزامات تشخیص، با توجه به جهت حرکت نسبی قطعه کار و پروب برای تنظیم زاویه پروب، سطح تشخیص پروب عمود بر سطح قطعه کار تشخیص داده شده (قرار داده شده، پروب نقطه‌ای)، پروب و قطعه کار برای حفظ سرعت نسبتاً یکنواخت، حفظ فاصله بالابری نسبتاً پایدار، فاصله بالابری بین 0.2-0.8 میلی‌متر به طور کلی بهترین است. محدوده بهره ابزار را با توجه به نیازهای مختلف بالابری تنظیم کنید.

فرآیند تنظیم:

1. نمونه‌های استاندارد را قرار دهید؛

2. جهت حرکت پروب را تنظیم کنید، نصب عمودی؛

3. تنظیم بالابری تا 0.2-0.8 میلی‌متر (با توجه به زبری سطح قطعه کار، تلرانس ابعادی)؛

4. نرم‌افزار را اجرا کنید، فرکانس و بهره را تنظیم کنید تا زمانی که نقص نمونه استاندارد در موقعیت بحرانی هشدار دهد. (بالا بردن پروب بیش از حد نزدیک منجر به اشباع سیگنال می‌شود و خیلی دور منجر به حساسیت ضعیف می‌شود).

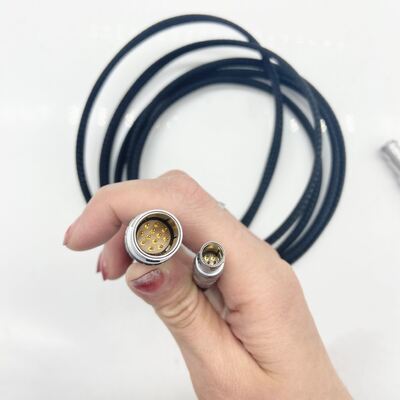

استفاده از کابل پروب

با توجه به رابط‌های مختلف ابزار، از ساختارهای مختلف برای ساخت کابل پروب استفاده می‌شود، تولید عمومی خط پروب نیاز به دانستن رابط ابزار و تعریف رابط دارد، با توجه به تعریف‌های مختلف کابل پروب. شرکت ما می‌تواند پروب‌های جریان گردابی و کابل‌های پروب را برای GE locator، Olympus NORTEC و سایر دستگاه‌ها ارائه دهد..
