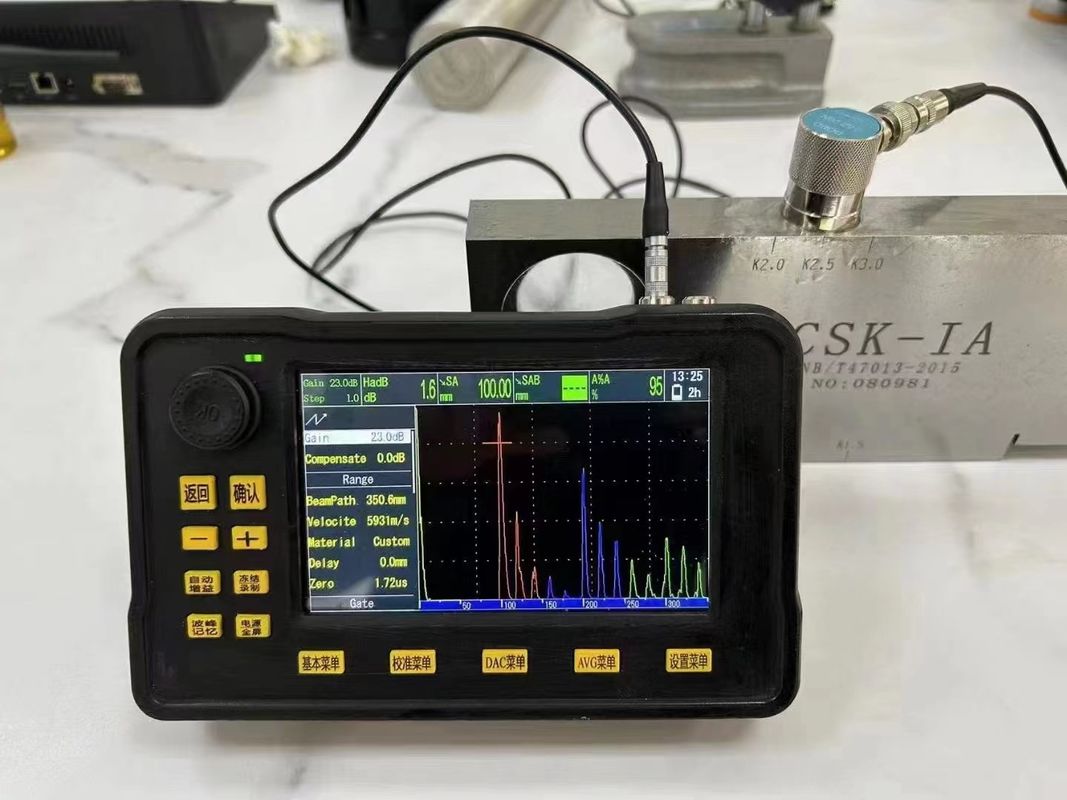

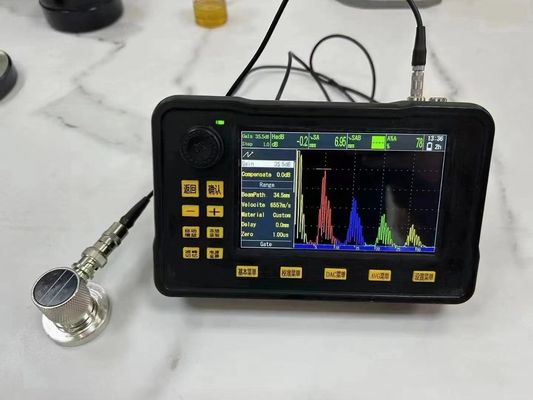

دستگاه عیب‌یاب فراصوتی دیجیتال FD540mini

محدوده تشخیص

10 متر(فولاد کربنی موج طولی)

(الزامات عملکرد مترولوژیکی:

≥3500mm)

حالت پالس

پالس تیز، موج مربعی، موج مربعی دوگانه

ولتاژ پالس

25V～300V قابل تنظیم    گام 25 ولت

عرض پالس

0ns～500ns به طور مداوم قابل تنظیم، گام 10ns

میرایی

قوی و ضعیف قابل تنظیم

تکرار پالس

فرکانس

خودکار یا دستی، به طور مداوم قابل تنظیم از 100 هرتز تا 1000 هرتز،

با گام 10 هرتز

بهره

120dB، گام 0.1dB،  1dB، 10dB

پهنای باند

0.1MHz～20MHz

فیلتر موج

1M~5M

صفحه نمایش

LCD 5.0 اینچی، اندازه نمایش موثر 108 میلی‌متر طول و 64 میلی‌متر عرض

وضوح

800×480

رابط ابزار

دوگانه LEMO-00 C5

آلارم

آلارم گیت A، B

رابط خروجی

Type-c USB

حالت تشخیص

موج کامل، نیم موج مثبت، نیم موج منفی، RF

گیت

مستقل  A,B

حالت اندازه‌گیری

پیک، سمت موج

حافظه

کارت SD 1G

ذخیره محتوا

فریم تکی، ضبط مداوم چند فریم (≤200 فریم)

حالت کمی

منحنی DAC,منحنی AVG(DGS)

توابع کمکی

پشتیبانی از لمس، صفحه کلید مجازی، PD سریع

شارژ، افزایش خودکار، حافظه پیک، فریز

تشخیص عیب

استانداردها

AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345

اندازه و وزن

183mm×113mm×45mm 780g,شامل باتری

باتری

12 ساعت

واحد

متریک، امپریال

دمای عملیاتی

-10℃～55℃

شارژر

“Genaral”AC(100～240V, 50～60Hz)

وضوح

36dB

(الزامات عملکرد مترولوژیکی: ≥26dB)

محدوده دینامیکی

40dB

(الزامات عملکرد مترولوژیکی: ≥26dB)

حاشیه حساسیت

60dB

(الزامات عملکرد مترولوژیکی: ≥42dB)

خطی بودن عمودی

2.8%

(الزامات عملکرد مترولوژیکی:≤6%)

خطی بودن

افقی

0.6%

(الزامات عملکرد مترولوژیکی:≤2%)

زبان

چینی/انگلیسی

شماره سریالr

نام

تعداد

1

میزبان FD540mini

1

2

پروب (پروب مستقیم با دقت بالا، پروب زاویه‌ای)

2

3

خط پروب

2

4

شارژر

1

5

خط برق

1

6

دفترچه راهنما

1

7

گواهی انطباق

1

8

کارت گارانتی

1

9

پاوربانک

1
