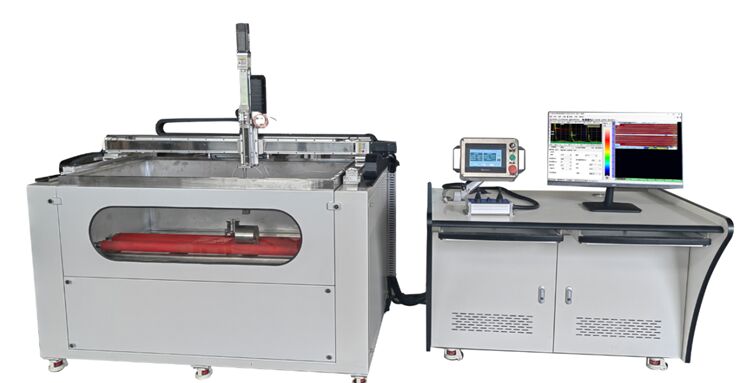

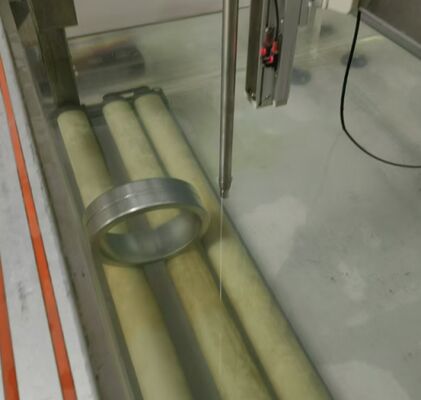

دستگاه تشخیص نقص فوق صوتی چند کانال غوطه ور شدن در آب

غوطه ور شدن دستگاه تشخیص عیب فوق صوتی چند کانال

(کانال های 1-128 در دسترس هستند))

استفاده از محصول

آشکارساز نقص فوق صوتی غوطه ور در آب مناسب برای سیستم های بازرسی C-scan از مواد مانند فولاد کربن، فولاد ضد زنگ، آلیاژ آلومینیوم، آلیاژ تیتانیوم، آلیاژ مس،و مواد کامپوزیتاین یک تجهیزات آزمایش فوق صوتی است که در صنایع مانند هوافضا، کشتی سازی و فلزات غیر فلزی برای تشخیص نقص های داخلی مانند ترک ها، از هم جدا شدن، لایه های چسب، گنجانده شده است.,و منافذ

ویژگی ها

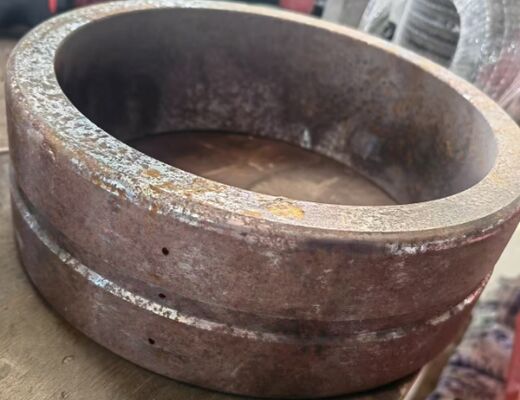

• اجسام مورد آزمایش: صفحه های مسطح، سیلندر ها، مخروط ها، کلاه های کروی و اجسام چرخش
• این نرم افزار حالت های اسکن مانند اسکن A، اسکن B، اسکن C، اسکن D و اندازه گیری ضخامت را نشان می دهد.
• نرم افزار Tomography C-scan می تواند تجزیه و تحلیل برش بر روی قطعات را با حداقل اندازه برش 0.1 میلی متر انجام دهد.
• انواع سنج: تمرکز نقطه ای، تمرکز خطی
• از توابع تجزیه و تحلیل کمی پشتیبانی می کند، که می تواند محل، شکل و اندازه نقایص داخلی را در قسمت مورد آزمایش به شکل تصاویر نشان دهد و آمار اندازه نقص و منطقه را انجام دهد.و به طور خودکار محاسبه منطقه نقص و نرخ نقص.
• این پشتیبانی از موقعیت نقص خودکار و مناسب برای اسکن همزمان و تجزیه و تحلیل قطعات کار واحد یا چند است.و تصویربرداری اسکن سیناریویی بصری.
• تخته فوق صوتی جدید طیف گسترده ای از پهنای باند، نرخ نمونه گیری بالا و فرکانس تکرار بالا از سیستم فوق صوتی را اتخاذ می کند.

نرم افزار اسکن C می تواند به طور مستقیم ناحیه نقص، فاصله بین نقص ها را اندازه گیری کند، نقص ها را ارزیابی کند و مناطق غیرطبیعی را نشان دهد، که تحقیقات و ثبت تجربی را تسهیل می کند.

• این سیستم دارای یک عملکرد بدون نظارت است. پس از اینکه کاربر پارامترها را تنظیم می کند، سیستم می تواند به طور خودکار اسکن، ذخیره داده ها و انجام کارهای دیگر را انجام دهد. پس از اتمام اسکن،آن را به طور خودکار به منبع بازگشت و منتظر اسکن بعدی.
• نرم افزار جمع آوری و تجزیه و تحلیل داده ها دارای یک رابط کاربری چینی است (یک رابط انگلیسی نیز در دسترس است). رابط کاربری دوستانه، آسان برای استفاده و نتایج بصری را ارائه می دهد ,کاهش الزامات مهارت های فنی برای اپراتورها. قابلیت ها می توانند به طور مداوم با توجه به نیازهای مشتری ارتقا یابند.

نرم افزار تصویربرداری تکه سی اسکن، حداقل ضخامت تکه 0.1mm

(واحد اصلی می تواند تا 128 کانال گسترش یابد)

پارامترهای فنی اصلی

• محدوده ضخامت:0.8~9999mm (یک اسکن)

0.8 ~ 500mm (اسکن C)

• تعداد کانال های واحد: 1-8 کانال، انتقال/پذیرفتن تقسیم / ترکیب قابل انتخاب
• اسکن سزارین: تجزیه و تحلیل قطعه توموگرافیک، حداقل اندازه قطعه 0.1mm
• فرکانس سنج:0.2 ~ 25MHz
• اندازه مرحله ی یک سُند:0.1 ~ 3mm
• اندازه پله بزرگ: 80، 200، 400 و 800 میلی متر (چهار مشخصات)
• حداقل نقصی که باید تشخیص داده شود: عمق 5mm، φ0.2mm
• ولتاژ انتقال:-350 ولت اختیاری
• مقاومت انتقال: 400Ω ، 80Ω
• لبه سقوط پالس: <15ns (10٪ ~ 90٪)
• عرض نبض: 30-1000 ns، در افزايش 5 ns.
• فرکانس کار: 100MHz
• کانال های نمونه گیری: 1 / 2 / 4 مسیر قابل انتخاب، عملیات موازی
• فرکانس نمونه گیری: 100 مگاهرتز (8 بیت)
• محدوده افزایش: 0dB ~ 110dB، در مراحل 1dB و 6dB.
• پهنای باند دریافت: 0.5MHz ~ 22MHz
• فیلتر عبور پایین: 3.5 / 5 / 7.5 / 10 MHz قابل انتخاب
• روش تشخیص: فرکانس رادیویی/ تشخیص کامل، نیمه مثبت یا نیمه منفی قابل انتخاب است.
• خطی بودن افقی: <0.5%
• خطیت عمودی: <3٪
• رزولوشن: >28dB
• حاشیه حساسیت: >55dB
• فرکانس تکرار: 2.5kHz ~ 5kHz (به هر کانال)
• رمزگذاری و شمارش: 2- محور، مرحله AB، یا پالس + جهت
• ورودی و خروجی جداسازی نوری: 8/8 کانال
• رابط سیگنال: SMA/BNC اختیاری
• رابط شبکه: 100Mbps
• محیطدمای: -30°C~ 70°C
• رطوبت محیط: <90٪
