دستگاه بازرسی ذرات مغناطیسی فلورسنت

دستگاه بازرسی ذرات فلورسنت مغناطیسی

1.اصل کار

تشخیص ذرات مغناطیسی از تعامل بین میدان نشت مغناطیسی و پودر مغناطیسی در نقص قطعه کار استفاده می کند.از تفاوت بین نقایص سطحی و نزدیک به سطحی محصولات آهن و فولاد (مانند ترک ها) استفاده می کند، گنجانده شدن لاغری، خطوط موی و غیره) و نفوذ آهن و فولاد. پس از مغناطیس، میدان مغناطیسی در محل متناوب این مواد تحریف می شود،که بخشی از نشت جریان مغناطیسی را تشکیل می دهند و منجر به میدان نشت مغناطیسی می شوندبنابراین جذب پودر مغناطیسی برای تشکیل تجمع پودر مغناطیسی در نقص - اثر مغناطیسی، در شرایط نور مناسب، نشان دادن محل و شکل نقص

2.استفاده

دستگاه تشخیص نقص ذرات فلورسنت مغناطیسی برای تشخیص سطح و سطح نزدیک قطعه فرامغناطیسی (مانند: دنده، حلقه دنده، میله دنده و غیره) به دلیل جعل، خنک کردن،خرد کردن، خستگی ناشی از ترک ها و گنجاندن slag و سایر نقایص ظریف.

چطور کار ميکنه: قطعه مغناطیس شده است. اگر ترک یا نقص وجود داشته باشد، یک "میدان نشت" ایجاد می شود. ذرات فلورسنت مغناطیسی اعمال می شود، که در این زمینه نشت جمع می شوند. تحت نور UV (نور سیاه) ،اين ذرات به شدت درخشان هستند، نقص ها رو قابل مشاهده ميکنه
· نقص های هدفمند: آن را تشخیص می دهد ترک ها، بخیه ها، گنجاندن ها، دورها و دیگر نقص های ظریف ناشی از خستگی، درمان گرمایی، جعل، ریختن یا ماشینکاری.

پارامتر فنی

محدوده تشخیص:قطر دنده ≤700mm,ارتفاع≤410mm"

قطر محوری ≤300mm,طول<۷۰۰ میلی متر

فاصله الکترود:0~410mm(قابل تنظیم)

جریان محوری:AC 0~8000A ارزش موثر(با کنترل کننده فاز قطع)

پتانسیل مغناطیسی طولی:AC 0~18000AT ارزش موثر(با کنترل کننده فاز قطع)

روش تشخیص:تشخیص ذرات فلورسنت مغناطیسی

حالت مغناطیس:مغناطیس محوری، مغناطیس طولی، مغناطیس کامپوزیت

حالت قفل:فشرده سازی پنوماتیک

اثر غیر مغناطیسی شدن:باقیمانده کمتر از 0.3mT

حساسیت تشخیص:فیلمی آزمایشی استاندارد A1 (15/50) به وضوح نمایش داده می شود

منبع برق:سه فاز پنج سیم AC 380V 50Hz

3.توضیحات دستگاه

3.1سیستم کنترل الکتریکی

سیستم کنترل بر اساس کنترل کننده منطقی قابل برنامه ریزی (PLC) است که عملکرد دو الکترود و دستگاه مغناطیس کردن مغناطیس را کنترل می کند.با کابینت کنترل به عنوان بدن اصلی، شامل اجزای اجرایی مختلف، مدار محرک مغناطیس، ترانسفورماتور اصلی و غیره است.

ورودی جریان مغناطیسی و سایر پارامترها از طریق صفحه لمسی. با ماژول ورودی / خروجی آنالوگ PLC برای دستیابی به عملکرد پیش تنظیم جریان مغناطیسی.

تمام شاخص ها، دکمه ها و چراغ های کار گیرنده ی تشخیص عیب، ولتاژ ایمنی 24 ولت را اتخاذ می کنند.

میزبان تشخیص نقص، demagnetizer و پوسته کابینت توزیع به طور قابل اعتماد زمین هستند.

3.2میزبان

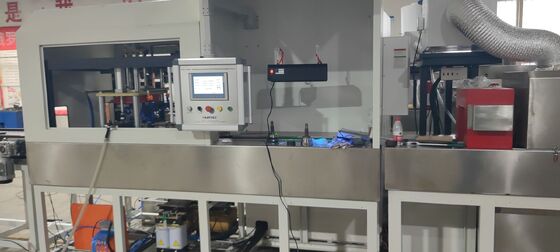

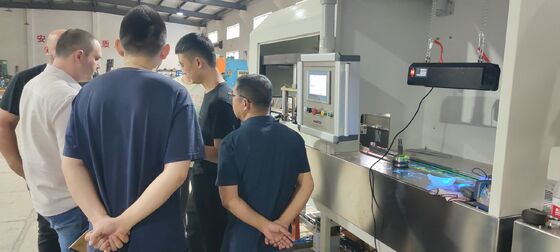

دستگاه اصلی:بدن هواپيما، مخزن جمع آوری فولاد ضد زنگ، مغناطيس کننده، سيستم پاشي

بدن هواپیما:بدنه توسط مواد با کیفیت بالا ، قوی و زیبا جوش داده شده است. هیچ ساختار زاویه ای در محدوده ارتفاع اپراتور در اطراف بدنه وجود ندارد.

مخزن جمع آوری فولاد ضد زنگ:ساخته شده از فولاد ضد زنگ با کیفیت بالا برای جمع آوری معلق مغناطیسی

مغناطيس کننده:متشکل از مکانیسم کلیمپ، الکترود مغناطیسی و کویل مغناطیسی است. الکترود مغناطیسی قطعه را به طور محوری مغناطیسی می کند و کویل مغناطیسی آن را به طول جغرافیایی مغناطیسی می کند.کویل و صفحه الکترود از مس با کیفیت بالا ساخته شده استمکانیسم قفل توسط اجزای پنوماتیک هدایت می شود و قطعه کار بین دو الکترود قفل می شود تا یک مدار مغناطیسی محوری را تشکیل دهد.

3.3سیستم اسپری معلق مغناطیسی

آن را از مخزن جمع آوری معلق مغناطیسی، پمپ آب، خط لوله و سر اسپرینکر تشکیل می دهد. مخزن جمع آوری مسئول جمع آوری است،تحریک و پمپاژ تعلیق مغناطیسی جریان مجدد به نوزلمخزن جمع آوری مایعات خارجی است و چرخ جهانی با دستگاه ترمز در پایین نصب شده است مخزن جمع آوری تعلیق مغناطیسیپلت فرم مشاهده و کمربند حمل کننده demagnetizing موتور اصلی همه به مخزن جمع آوری مایع به بازیابی برای جلوگیری از نشت.

4.برند اصلی و تامین کننده قطعات الکتریکی

تمام قطعات و اجزای تجهیزات وارداتی یا محصولات برند معروف داخلی هستند، محصولات خانگی از آزمون کیفیت عبور کرده اند.

5.سایر

5.1نصب و عیب یابی

5.1 تضمین کیفیت و خدمات پس از فروش

5.1.1 تمام اجزای و مواد اولیه تجهیزات باید از طریق غربالگری و صدور گواهینامه دقیق خریداری شوند تا اطمینان حاصل شود که توسط تولید کنندگان معمولی تولید می شوند.

5.1.2 تمام قطعات خود ساخته باید از مواد واجد شرایط و مطابق با الزامات فرآیند طراحی ساخته شوند.

9.1.3 دوره ی گارانتی باید ۱۲ ماه از تاریخ امضای گزارش پذیرش واجد شرایط توسط هر دو طرف باشد و سرویس باید تا عمر باشد.

5.2بسته بندی و حمل

5.2.1 بسته بندی موارد باید به طور دقیق مطابق با مشخصات استاندارد بسته بندی شوند.

5.2.2 هزینه های بسته بندی و حمل و نقل، هزینه های حمل و نقل و بیمه حمل و نقل توسط متقاضی مطابق با استانداردهای ملی پرداخت می شود.در حالی که هزینه های بسته بندی توسط تامین کننده پرداخت می شود..

6.جدول پیکربندی:

مکانیسم مغناطیسی عمودی (دریافت دنده)   1 مجموعه

مکانیسم مغناطیسی افقی (شاخه دنده و تشخیص قطعات کوچک)   1 مجموعه

منبع برق مغناطیسی (کابین کنترل قدرت)   1 مجموعه

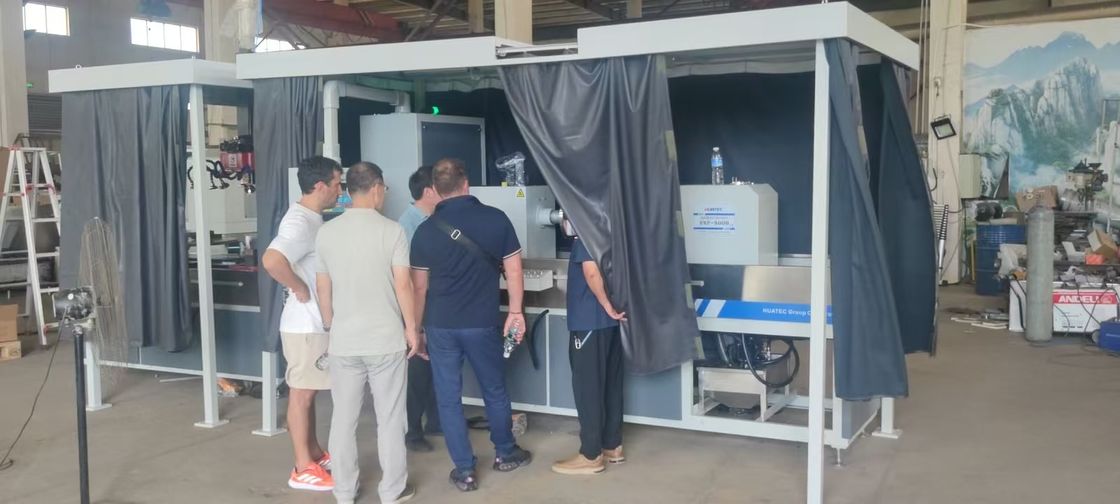

اتاق تاریک   2 مجموعه

پودر فلورسنت مغناطیسی  1 قوطي

فیلم تست استاندارد  1 مجموعه

باقیمانده مقناطیس  1 مجموعه

کلید پا  1 مجموعه

لامپ UV آویزان  1 مجموعه

لامپ UV دستی  1 مجموعه
