بلوک کالیبراسیون پنل مانیتور سیستم مایع نافذ PSM-5

بلوک کالیبراسیون پنل مانیتور سیستم مایع نافذ PSM-5
بلوک کالیبراسیون پنل مانیتور سیستم مایع نافذ PSM-5 بلوک کالیبراسیون پنل مانیتور سیستم مایع نافذ PSM-5 بلوک کالیبراسیون پنل مانیتور سیستم مایع نافذ PSM-5

تصویر بزرگ :  بلوک کالیبراسیون پنل مانیتور سیستم مایع نافذ PSM-5

جزئیات محصول:
محل منبع: چین
نام تجاری: HUATEC
گواهی: ISO，CE
شماره مدل: PSM-5
پرداخت:
مقدار حداقل تعداد سفارش: 1 عدد
جزئیات بسته بندی: در کارتن
زمان تحویل: 3 ~ 7 روز پس از پرداخت
شرایط پرداخت: L/C، T/T، Western Union
قابلیت ارائه: 100 عدد در ماه
مخاطب

بلوک کالیبراسیون پنل مانیتور سیستم مایع نافذ PSM-5

شرح
نام محصول: بلوک کالیبراسیون استاندارد تست: ASME E1417P و WA TAM146040
عرض: 0.2 تا 0.5 میکرومتر وزن ناخالص: 1 کیلوگرم
برجسته کردن:

بلوک کالیبراسیون سیستم مایع نافذ PSM-5,پنل مانیتور سیستم مایع نافذ,بلوک کالیبراسیون تجهیزات آزمون غیرمخرب

,

penetrant system monitor panel

,

NDT equipment calibration block

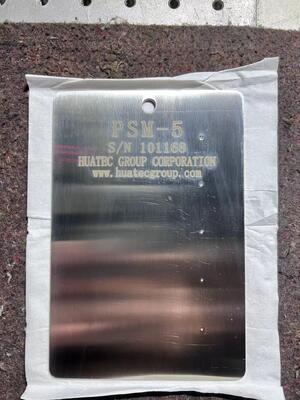

بلوک کالیبراسیون پنل مانیتور سیستم نفوذ PSM-5



پنل مانیتور سیستم نفوذ، یک پنل فولاد ضد زنگ، ضخامت 0.090 اینچ و ابعاد 4 در 6 اینچ. یک نوار روکش کروم در طول یک طرف پنل قرار دارد. پنج مرکز ترک با فواصل مساوی در آبکاری کروم به ترتیب بزرگی قرار دارند؛ بزرگترین آنها به راحتی با مواد نفوذ کننده با حساسیت کم قابل مشاهده است، در حالی که کوچکتر حتی با مواد با حساسیت بالا به سختی قابل مشاهده است. در مجاورت قسمت روکش کروم، یک ناحیه سندبلاست شده با "زبری متوسط" برای قضاوت در مورد خصوصیات شستشوی ماده نفوذ کننده قرار دارد.



پنل PSM-5 در دو نسخه عرضه می شود. هر دو نسخه مطابق با مشخصات تولید می شوند:

     نوع سندبلاست شده - دارای یک نوار کروم است که برای مات کردن سطح به آرامی سندبلاست شده است.

     نوع صاف - نوار روکش کروم نسخه دوم سندبلاست نشده است.



پردازش پنل PSM-5 مطابق با الزامات MIL-STD-6866 و ASTM E-1417 برای بررسی روزانه سیستم است.

مشخصات

 تمام ابعاد خطی مطابق با الزامات AS2083/2005، BS2704/1978/1983، در صورت لزوم. عملیات حرارتی مطابق با الزامات GB/T6394/2002. در صورت امکان تلرانس ها (+/-0.1 میلی متر) مگر اینکه در غیر این صورت ذکر شده باشد.
جنس: گزارش تست مطابق با ISO 10474-3.1.B، JIS G 0415-3.1.B
عمق 106 میکرومتر
عرض 0.2~0.5 میکرومتر
خاصیت اکسیداسیون در دمای -55 تا 200 درجه سانتیگراد - بین سه سال نگهداری شود بدون دگرگونی، بدون اکسیداسیون، رنگ و درخشندگی نقره ای است.
قابلیت ردیابی استانداردهای کالیبراسیون مورد استفاده قابل ردیابی به استانداردهای بین المللی هستند.







































استفاده از بلوک تست PMS-5

"بلوک تست مانیتورینگ سیستم نفوذ" می تواند روشی برای تعیین سریع عملکرد مداوم سیستم بازرسی نفوذ مایع فراهم کند که می تواند عوامل مختلف سیستم را منعکس کند. آیا مواد شیمیایی، مواد تمیز کننده، جعبه های خشک کننده و مواد توسعه دهنده طبیعی هستند یا خیر. بلوک تست PSM-5 که به عنوان بلوک استاندارد نقص شناخته شده نیز شناخته می شود، می تواند افت عملکرد ناگهانی هر عامل را آشکار کند و در نتیجه به اپراتور در مورد خرابی عملکرد سیستم هشدار دهد تا از خطا و حذف جلوگیری شود. بلوک تست PSM-5 کاربردی ترین ابزار برای بازرسی نفوذ برای برآورده کردن الزامات MIL-STD-6866 و ASTM E1417 است و همچنین الزامات P&WA TAM146040 را برآورده می کند.



شکل و ساختار بلوک تست PMS-5

بلوک تست PSM-5 طبق استاندارد P&WA ساخته شده است، ماتریس آن فولاد ضد زنگ است، سطح آن به دو قسمت تقسیم شده است: منطقه آبکاری کروم و منطقه سندبلاست، 5 ترک شعاعی با اندازه های مختلف به طور مساوی در منطقه آبکاری کروم توزیع شده اند، شکل و اندازه آنها در شکل 1 نشان داده شده است. الگوی 5 ترک شعاعی روی بلوک تست به شکل دایره ستاره ای یا شعاعی است. منطقه آبکاری کروم آینه ای صیقلی است و منطقه سندبلاست زبری متوسط دارد.

بلوک کالیبراسیون پنل مانیتور سیستم مایع نافذ PSM-5 0

بلوک کالیبراسیون پنل مانیتور سیستم مایع نافذ PSM-5 1
