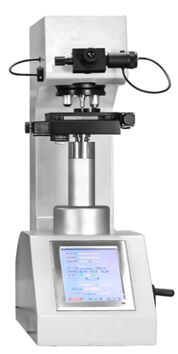

تستر سختی ویکرز میکروسکوپی اتوماتیک صفحه لمسی برج چرخان HVS-1MDT-AXY

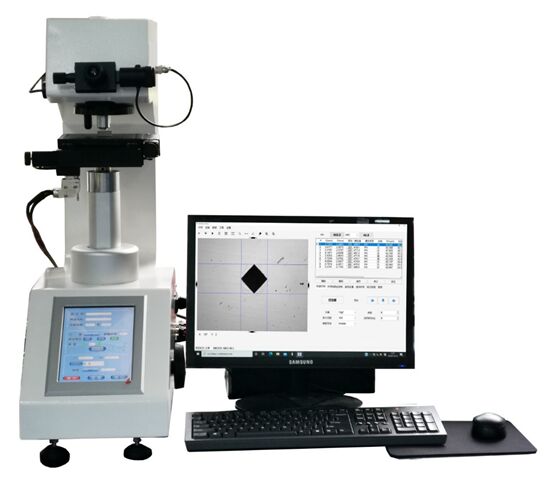

تستر سختی ویکرز میکروسکوپی اتوماتیک HVS-1MDT-axy از دو بخش تشکیل شده است:
l تستر سختی میکروسکوپی اتوماتیک صفحه لمسی برج چرخان HV-1MDT
l سیستم اندازه گیری و کنترل اتوماتیک سختی ویکرز HVS - AXY
یک،تستر سختی میکروسکوپی اتوماتیک صفحه لمسی برج چرخان HV-1MDT
معرفی محصول
تستر سختی میکروسکوپی دیجیتال اتوماتیک برج چرخان HV-1MDT از مکانیزم بالابرنده ریل راهنمای متقاطع نوری استفاده می کند، مقدار نیرو دقیق است، تصویر واضح است، یک تستر سختی میکروسکوپی پیشرفته ایده آل است.
ویژگی های اصلی
1. رابط صفحه لمسی 8 اینچی، کاربری آسان؛
2. در طول آزمایش، سر فشار و لنز شیئی به طور خودکار بین یکدیگر جابجا می شوند و موقعیت یابی خودکار نقطه آزمایش دقیق است؛
3. مکانیزم بالابرنده با ریل راهنمای متقاطع نوری برای اطمینان از دقت هدایت استفاده می شود؛ انتقال نیروی دو مرحله ای چرخ دنده و پینیون، می تواند انتقال نیروی سریع و پایدار را تحقق بخشد؛
4. منبع نور LED، عمر طولانی، بدون نیاز به تعویض لامپ؛
5. می توان آن را با یک دوربین داخلی مجهز کرد، تصویر واضح تر است.
6. می توان آن را بر اساس بلوک سختی استاندارد یا مقیاس طول کالیبره کرد، بر اساس مقدار سختی بالا، متوسط و پایین به طور خودکار برای تصحیح سختی، مقدار سختی دقیق تر است.
7. تمام پارامترها و نتایج آزمایش در قالب اکسل در فلش دیسک USB ذخیره می شوند که برای پردازش داده ها و خروجی گزارش آزمایش راحت است؛
8. مقادیر مختلف سختی به یکدیگر تبدیل می شوند؛
9. پارامترهای تنظیم آزمایش با رمز عبور محافظت می شوند؛
10. حداقل 3 زبان مانند چینی و انگلیسی در دسترس است؛
11. با رابط RS-232، می توان آن را به کامپیوتر متصل کرد (اختیاری)؛
12. حداکثر نیروی آزمایش اختیاری 2 کیلوگرم.
پارامترهای فنی
|
مدل
|
HV-1MDT
|
|
نیروی آزمایش
|
10gf (0.098N)،25gf (0.245N)،50gf (0.49N)،100gf (0.98N)،200gf (1.96N)،300gf (2.94N)،500gf(4.9N)،1Kgf (9.8N)
|
|
مطابق با استاندارد
|
GB/T4340.2،ASTM E92
|
|
رزولوشن اندازه گیری
|
0.01µm
|
|
نمایش داده خروجی
|
صفحه نمایش لمسی 8 اینچی، می تواند 20 نوع نتیجه آزمایش را ذخیره کند، مجهز به دیسک U، چاپگر داخلی اختیاری و رابط RS-232
|
|
خط کش تبدیل
|
راکول، برینل
|
|
محدوده آزمایش سختی
|
8~2900HV
|
|
روش اعمال نیروی آزمایش
|
اتوماتیک (بارگذاری، نگه داشتن، تخلیه)
|
|
بزرگنمایی
|
400X (آزمایش)،100X(آزمایش و مشاهده)
|
|
زمان نگه داشتن بار نیروی آزمایش
|
1-99s
|
|
حداکثر ارتفاع مجاز نمونه
|
100mm
|
|
فاصله بین سر و دیوار
|
130mm
|
|
میز آزمایش X-Y
|
اندازه:100*100mm حداکثر حرکت:25*25mm
|
|
اندازه
|
540*260*650mm
|
|
وزن
|
حدود 50 کیلوگرم
|
|
توان
|
AC220V+5%،50-60Hz
|
دو،سیستم اندازه گیری و کنترل اتوماتیک سختی ویکرز HVS - AXY
سیستم اندازه گیری و کنترل سختی ویکرز HVS- AXY یک سیستم اندازه گیری و کنترل اتوماتیک کامپیوتری است که به طور مستقل توسط شرکت توسعه یافته است. این سیستم به طور یکپارچه با انواع تستر سختی ویکرز (از جمله میکرو-ویکرز) متصل می شود و یک مجموعه کامل از سیستم اندازه گیری سختی اتوماتیک را تشکیل می دهد.
اندازه گیری سختی اتوماتیک عمدتاً برای اندازه گیری سختی ویکرز انواع فلزات و برخی مواد غیرفلزی استفاده می شود. این می تواند سختی انواع قطعات فلزی و قطعات پس از عملیات حرارتی را اندازه گیری کند. در عین حال، برای تعیین عمق لایه سخت کاری موثر، لایه پوشش و موقعیت تحت تاثیر حرارت قطعات جوشکاری مناسب است. همچنین می توان از آن برای مشاهده ساختار متالولوژیکی داخلی انواع قطعات فلزی و جمع آوری، نمایش و چاپ تصاویر استفاده کرد.
این سیستم به ویژه برای اندازه گیری سختی سطح قطعه کار عملیات حرارتی شده، منحنی توزیع گرادیان سختی و عمق لایه سخت کاری موثر مناسب است.
پارامترهای فنی
1. دوربین دارای 5 مگاپیکسل داخلی است و تصویر واضح است.
2. سیستم عامل: Win 10
3. سکوی بارگذاری خودکار X-Y با دقت بالا
|
موتور درایو
|
موتور پله ای
|
|
کنترل درایور
|
سرعت حرکت در محورهای X-Y را می توان از طریق نرم افزار به طور انعطاف پذیر تغییر داد.
|
|
اندازه
|
110 × 110mm
|
|
حداکثر مسافت حرکت
|
50 × 50mm در جهت محور X-Y
|
|
حداقل مسافت حرکت
|
1mm
|
|
سرعت حرکت
|
1-10mm/sec،قابل تنظیم
|
|
دقت تکرار جابجایی
|
1um-3um در
|
|
تنظیم حالت حرکت سکو
|
شما می توانید روی هر نقطه ای در رابط کاربری کلیک کنید تا نقطه را به طور خودکار انتخاب کنید، می توانید موقعیت شروع خط مستقیم و موقعیت حرکت تصادفی را تنظیم کنید، از طریق کلیک ماوس بر روی سکوی جابجایی خودکار X-Y برای کنترل حرکت دلخواه در 8 جهت، سرعت قابل تنظیم است، می تواند به طور خودکار بازنشانی شود، می تواند به طور دلخواه مختصات صفر را بازنشانی کند
|
4. نرم افزار اندازه گیری و کنترل
|
شرح سیستم
|
به طور خودکار فشار مداوم، نگه داشتن بار، خواندن، ثبت داده ها را تکمیل می کند، با انتخاب یک روش اندازه گیری، تمام اندازه گیری ها به سرعت به طور خودکار تکمیل می شوند؛
خطوط مستقیم، خطوط زیگزاگ، دایره ها، قوس ها، نقاط تصادفی، ماتریس ها و حالت های خودآموزی را بر اساس نیازهای مختلف انتخاب کنید؛ نرم افزار پردازش داده برای بهبود خوانایی فرورفتگی های غیر واضح بر روی سطوح ناهموار استفاده می شود؛
عمق لایه سخت کاری تشکیل شده پس از اندازه گیری مداوم نمونه را می توان در قالب جدول نمایش داد.
می تواند به راحتی انواع داده های اندازه گیری، جدول مقادیر سختی، عمق لایه سخت کاری، حداکثر، متوسط، حداقل مقدار را خروجی دهد.
|
|
کنترل تستر سختی
|
تستر سختی را می توان به طور خودکار کنترل کرد: برجک اتوماتیک (لنز شیئی، فرورونده، لنز شیئی سوئیچ خودکار)، بارگذاری خودکار، کنترل اندازه گیری خودکار
شما می توانید روشنایی منبع نور تستر سختی میکروسکوپی را تنظیم کنید
برای تبدیل، لنز شیئی کنترل را انتخاب کنید و در رابط نرم افزار منعکس کنید تا تغییرات پارامتر را محاسبه کنید
انتخاب یا شروع به کنترل فرورونده های تستر سختی برای ورود خودکار به موقعیت بارگذاری، بارگذاری، نگه داشتن، تخلیه و بازگشت خودکار به موقعیت اندازه گیری لنز شیئی
بار تنظیم شده توسط تستر سختی را می توان به طور خودکار در رابط نرم افزار منعکس کرد
|
|
حالت حرکت سکوی کنترل (الگو)
|
سیستم نرم افزاری می تواند سکوی بارگذاری خودکار را برای برنامه نویسی و حرکت کنترل کند، که می تواند شامل موارد زیر باشد:
1) حالت اندازه گیری (تصادفی A)
از این حالت برای سرکوب و خواندن یک نقطه اختیاری استفاده کنید.
2) حالت اندازه گیری (تصادفی B)
هر نقطه ای را اندازه گیری و بخوانید. موقعیت مختصات انتخاب شده را در هر زاویه ای می چرخاند.
3) فشار عرضی (جهت محور X) و خواندن
4) فشار طولی (جهت محور Y) و خواندن
5) حالت اندازه گیری (تنظیم خط A)
از این حالت برای فشار دادن و خواندن سطح در یک جهت زاویه ای (حرکت زیگزاگ، یعنی اندازه گیری عمق لایه سخت کاری حرکت خط شکسته) استفاده کنید.
6) حالت اندازه گیری (تنظیم خط B)
از این حالت برای فواصل منظم فشار و خواندن استفاده کنید.
7) روش های برنامه نویسی متحرک مانند حرکت مختصات مسیر
8 خط بالا را می توان همزمان تنظیم کرد، هر خط می تواند 999 موقعیت را تنظیم کند
|
|
روش اندازه گیری
|
حالت اتوماتیک: بارگذاری خودکار + اندازه گیری خودکار + نمایش خودکار نتایج اندازه گیری
اندازه گیری دستی اختیاری
|
|
روش دریافت/تشخیص تصویر
|
دوربین های با کیفیت بالا و وضوح بالا با وضوح 12 مگاپیکسل و دریافت تصویر اصلی در اندازه بزرگ را اتخاذ می کند؛ انواع روش های فشرده سازی تصویر برای استفاده راحت هستند (تصاویر و نتایج اندازه گیری برای فرمت ذخیره سازی، فرمت ذخیره سازی تصویر BMP، JPG و سایر فرمت های فایل رایج استفاده شده است).
سیستم اندازه گیری خودکار فرورفتگی ویکرز از فناوری تشخیص پیکسل استفاده می کند و تصویر فرورفتگی را از طریق نرم افزار ویژه تجزیه و تحلیل فرورفتگی سختی ویکرز تجزیه و تحلیل می کند، و نرم افزار تجزیه و تحلیل از الگوریتم تقسیم لبه پردازش تصویر دیجیتال برای استخراج لبه فرورفتگی آزمایشی استفاده می کند، و سپس روش استخراج لبه فرورفتگی سختی میکروسکوپی تجزیه و تحلیل سیگنال نمونه برداری فرورفتگی آزمایش با نظریه چند رزولوشن موجک است، و خط لبه فرورفتگی با روش حداقل مربعات برازش داده می شود، می تواند به سرعت و با دقت مقدار سختی ویکرز را از ناحیه فرورفتگی آزمایش سختی ویکرز ریزساختار استخراج و به طور خودکار محاسبه کند، و خوانایی فرورفتگی های غیر واضح بر روی سطوح ناهموار را بهبود بخشد.
|
|
زمان اندازه گیری خودکار
|
حدود 0.3 ثانیه/1 فرورفتگی
|
|
اندازه گیری فرورفتگی های تکراری
|
±1.0% (700HV/500gf)
|
|
حداقل فرورفتگی قابل اندازه گیری
|
حدود 5mm (اندازه گیری خودکار)
|
|
حداقل واحد اندازه گیری
|
0.01mm
|
|
زبان
|
انگلیسی
|
|
فرمت خروجی داده /
عملکرد ویرایش
|
گزارش بازرسی را می توان مطابق با الزامات کاربر سفارشی کرد؛
از طریق نرم افزار پردازش داده، عمق لایه سخت کاری تشکیل شده پس از اندازه گیری مداوم نمونه را می توان در قالب جدول نمایش داد.
می تواند به راحتی انواع داده های اندازه گیری، جدول مقادیر سختی، عمق لایه سخت کاری، حداکثر، متوسط، حداقل مقدار را خروجی دهد، تصاویر رنگی را با مقدار سختی نمایش و خروجی دهد؛
مقدار سختی، جدول سختی، نمودار عمق لایه سخت کاری، درج تصویر و سایر داده ها را می توان به طور انعطاف پذیر در گزارش آزمایشی "WORD" (اختیاری "EXCEL") حاوی آمار ریاضی و منحنی عمق لایه سخت کاری ویرایش و چاپ کرد و ذخیره کرد (فرمت WORD) (اختیاری "EXCEL")، همچنین می توان توپوگرافی نمونه مشاهده شده را چاپ و ذخیره کرد. ریزساختار فرورفتگی و پس زمینه مستقیماً منعکس می شود و تجزیه و تحلیل متالولوژیکی تحت لنزهای شیئی با بزرگنمایی های مختلف انجام می شود.
|
