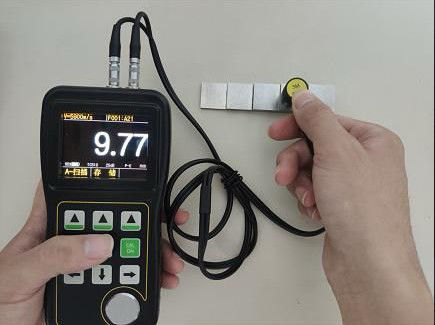

دستگاه ضخامت سنج التراسونیک صنعتی TG-5100D با اسکن A و اسکن B در زمان واقعی، صفحه نمایش رنگی واقعی OLED، ابزار NDT با دقت بالا

دستگاه ضخامت سنج اولتراسونیک صنعتی TG-5100D با A-SCAN و B SCAN در زمان واقعی، صفحه نمایش OLED رنگ واقعی، ابزار NDT با دقت بالا

این ضخامت سنج اولتراسونیک که توسط شرکت ما توسعه یافته و تولید شده است، از صفحه نمایش رنگی OLED، A-SCAN و B SCAN داخلی در زمان واقعی و اندازه گیری ضخامت از طریق پوشش، ذخیره سازی داده با ظرفیت بالا و سایر توابع استفاده می کند و با استفاده از اصل اندازه گیری اولتراسونیک، یک ابزار تست غیر مخرب صنعتی قابل حمل با دقت بالا و وضوح بالا است.

این ابزار می تواند به طور گسترده در تولید، صنعت پردازش فلزات، صنعت شیمیایی، صنعت بازرسی کالا و سایر زمینه های تست مورد استفاده قرار گیرد. علاوه بر انواع صفحات و قطعات پردازش مختلف برای اندازه گیری دقیق، می توان از آن برای نظارت بر تولید انواع لوله ها و مخازن تحت فشار در فرآیند استفاده، نظارت بر درجه نازک شدن آنها پس از خوردگی، استفاده کرد و ابزار ضروری صنعت تست غیر مخرب است.

عملکرد عکسبرداری A-SCAN، که می تواند به کاربران در کنترل بهتر اندازه گیری و جلوگیری از خطای اندازه گیری ناشی از عوامل خود ماده کمک کند. هنگامی که پوشش یا لایه رنگی روی سطح ماده مورد آزمایش وجود دارد، ضخامت واقعی زیرلایه قطعه کار بدون سنگ زنی و تخریب پوشش سطح به دست می آید.

ویژگی های اصلی عملکردی

1. منوی پیکربندی پارامتر تک سطحی ساده

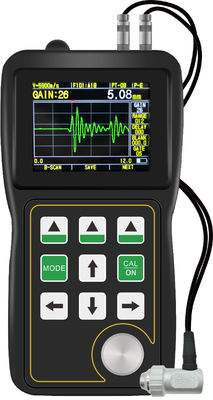

2. اسکن A در زمان واقعی. کاربر می تواند شکل موج سیگنال اولتراسونیک را مستقیماً روی صفحه مشاهده کند که برای تأیید صحت خواندن ضخامت، تجزیه و تحلیل علت مشکل و کمک به کاربر برای یافتن راه حل مشکل استفاده می شود.
3. هنگامی که پروب با قطعه کار جفت می شود، مقدار ضخامت با فونت سفید نمایش داده می شود.
4. هشدار ضخامت: حد ضخامت هشدار قابل تنظیم است و رنگ خواندن ضخامت می تواند در هنگام هشدار به صورت پویا تغییر کند.
5. حالت حداکثر: ثبت مقادیر حداکثر و حداقل در فرآیند اندازه گیری
6. حالت اختلاف: به دست آوردن اختلاف بین مقدار اندازه گیری ضخامت فعلی و ضخامت اسمی و درصد مقدار اختلاف و ضخامت اسمی
7. پشتیبانی از واحدهای ضخامت میلی متر و اینچ
8. عملکرد ذخیره سازی داده با ظرفیت بالا: می تواند 100,000 مقدار ضخامت را ذخیره کند
9. می تواند از پوشش روی سطح قطعه کار عبور کند و مستقیماً ضخامت زیرلایه را اندازه گیری کند
10. کاربر می تواند وضوح اندازه گیری را در سیستم متریک x. XX و X.X و در سیستم بریتانیایی x. XX و X.X انتخاب کند.
11. رابط چند زبانه اختیاری است
12. زمان آماده به کار تا 35 ساعت

پارامترهای فنی

تحویل استاندارد

واحد اصلی TG-5100D

پروب با کابل

کیف حمل

دفترچه راهنما

گواهی کالیبراسیون

لوازم جانبی اختیاری

پروب با محدوده اندازه گیری
