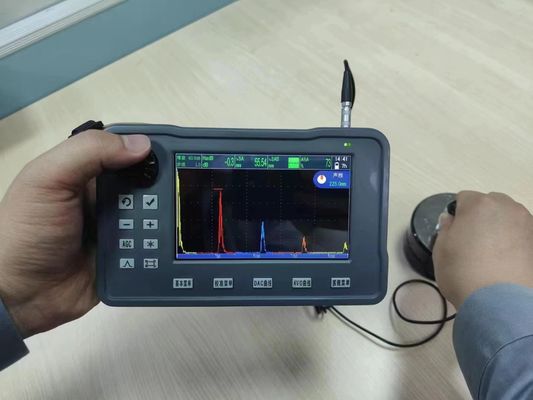

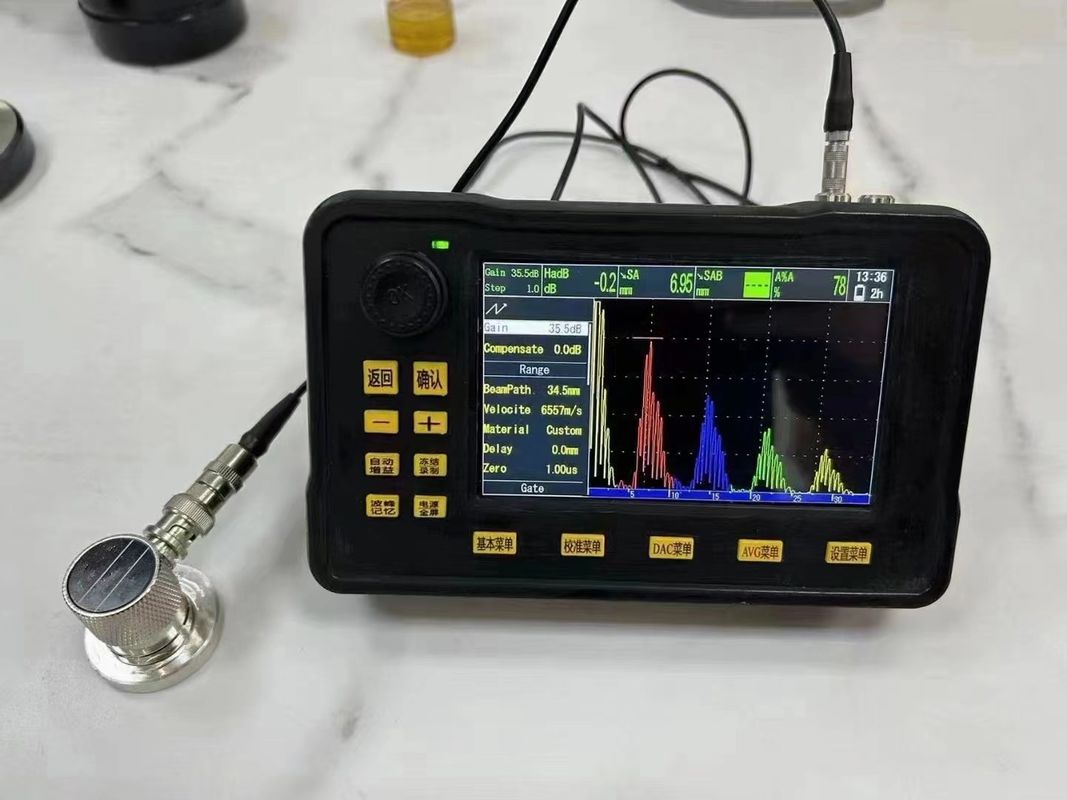

عیب‌یاب فراصوتی FD540mini

محدوده تشخیص

10 متر(فولاد کربن موج طولی)

(الزامات عملکرد متروولوژیک:

≥3500 میلی متر)

حالت پالس

نبض تیز، موج مربع، موج دو مربع

ولتاژ پالس

25 ولت️300 ولت قابل تنظیم   25 ولت

عرض پالس

0ns️500ns به طور مداوم تنظیم می شود، سرعت 10ns

خنک کننده

قوي و ضعيف قابل تنظیم

تکرار نبض

فرکانس

اتوماتیک یا دستی، قابل تنظیم مداوم از 100 هرتز تا 1000 هرتز

با سرعت 10 هرتز

سود

120دبي، سرعت 0.1دبي، 1دبي، 10دبي

پهنای باند

0.1MHz️20MHz

فیلتر امواج

1M ~ 5M

صفحه نمایش

5.0 اینچ LCD، اندازه نمایش موثر 108mm طول و 64mm عرض

قطعنامه

800×480

رابط ابزار

LEMO-00 C5 دوگانه

آژیر

آلارم دروازه A، B

رابط خروجی

USB نوع C

حالت تشخیص

موج کامل، نیمه موج مثبت، نیمه موج منفی، RF

دروازه

مستقل الف، ب

حالت اندازه گیری

قله، طرف موج

حافظه

کارت اس دی 1G

ذخیره محتوا

ضبط مداوم یک فریم، چند فریم (≤200 فریم)

حالت کمی

منحنی DAC,منحنی AVG ((DGS)

توابع کمکی

پشتیبانی لمس، صفحه کلید مجازی، PD سریع

شارژ، افزايش اتوماتيك، حافظه اوج، منجمد

شناسایی نقص

استانداردها

AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345

اندازه و وزن

183mm × 113mm × 45mm 780g,باتری شامل

باتری

12 ساعت

واحد

متريک، امپريال

دمای کار

-10°C️55°C

شارژر

“عمومي”AC(100️۲۴۰ ولت,50️60 هرتز)

قطعنامه

۳۶دبی

(مطلوبات عملکرد متروولوژیک:≥26dB)

محدوده پویا

۴۰دبی

(مطلوبات عملکرد متروولوژیک:≥26dB)

حاشیه حساسیت

۶۰دبی

(مطلوبات عملکرد متروولوژیک:≥42dB)

خطی عمودی

2.8٪

(مطالب عملکرد متروولوژیک:≤6٪)

افقی

خطی بودن

0.6 درصد

(مطالب عملکرد متروولوژیک:≤2٪

زبان

چینی/انگلیسی

شماره سریالr

نام

شماره

1

میزبان FD540mini

1

2

کاوشگر (کاوشگر مستقیم با دقت بالا، کاوشگر زاویه ای)

2

3

خط سنجش

2

4

شارژر

1

5

خط برق

1

6

راهنمای استفاده

1

7

گواهی سازگاری

1

8

کارت گارانتی

1

9

بانک برق

1
