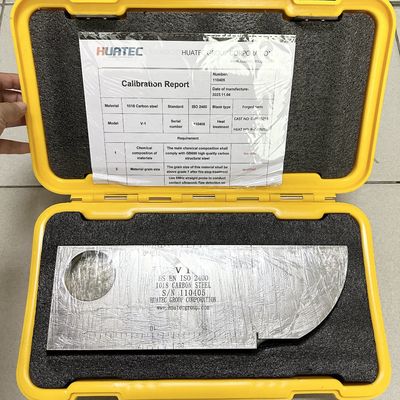

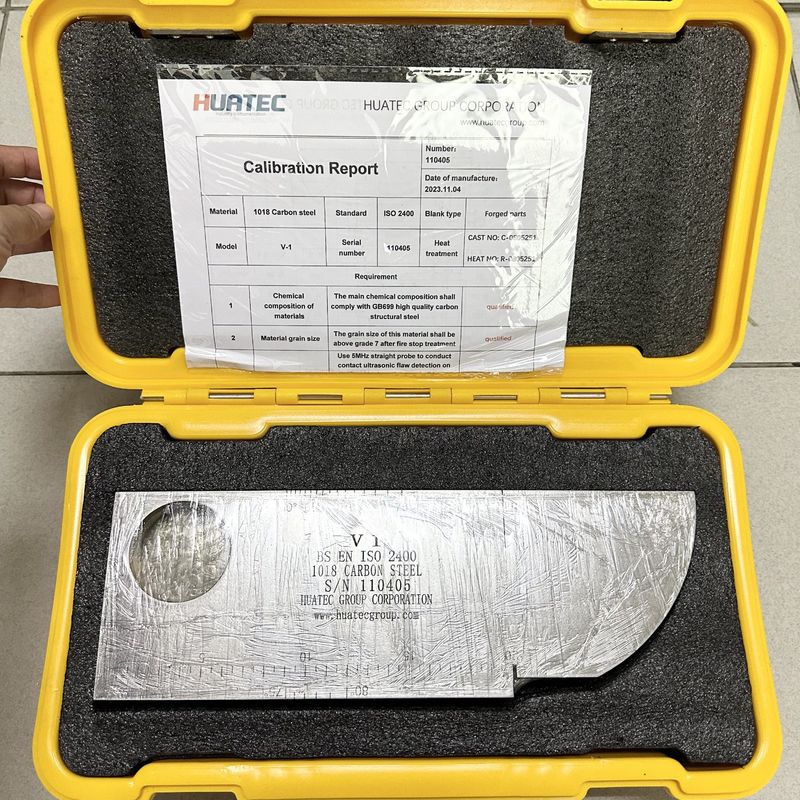

بلوک کالیبراسیون IIW V1

بلوک کالیبراسیون IIW V1

استاندارد: ISO2400-1972E

بلوک تست IIW (بلوک تست V-1) به بلوک تست هلندی نیز معروف است. این یک بلوک تست استاندارد بین المللی است که توسط موسسه بین المللی جوشکاری (IIW) تایید شده و توسط سازمان بین المللی استانداردسازی (ISO) توصیه شده است. شکل و اندازه در شکل 1-1 نشان داده شده است:

نکات اصلی استفاده:

(1) با استفاده از ضخامت بلوک تست 25 میلی متر، می توان محدوده دینامیکی، خطی بودن افقی و محدوده تشخیص موج طولی دستگاه عیب یاب را اندازه گیری کرد؛

(2) قوس 50 و سوراخ 1.5 میلی متری برای تعیین حاشیه حساسیت زاویه شکست پروب مورب و پروب مستقیم موج طولی استفاده شد. همچنین می توان اندازه ناحیه کور پروب مستقیم و قابلیت نفوذ دستگاه اندازه گیری را با ترکیب پروب تخمین زد.

(3) نقطه برخورد و ناحیه کور پروب مایل با استفاده از سطح قوس R100 میلی متر اندازه گیری می شود و می توان محور زمان و نقطه صفر را تصحیح کرد؛

(4) رزولوشن موج طولی پروب مستقیم را می توان با صفحه ناچ 85 میلی متر، 91 میلی متر و 100 میلی متر اندازه گیری کرد؛

(5) از لبه زاویه راست بلوک تست برای اندازه گیری زاویه انحراف پرتو صدا پروب مایل استفاده کنید.

مشخصات:

توضیحات:
برای کالیبراسیون مبدل های برشی و طولی، و تأیید نقطه خروج و زاویه شکست گوه برشی استفاده می شود. همچنین می توان برای بررسی رزولوشن و حساسیت استفاده کرد.
