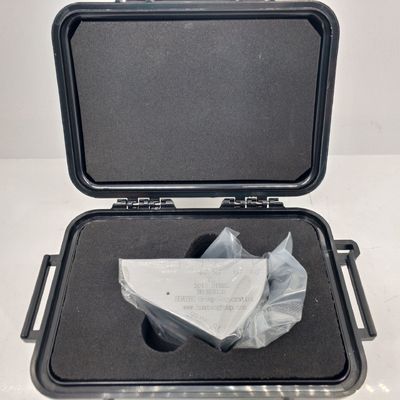

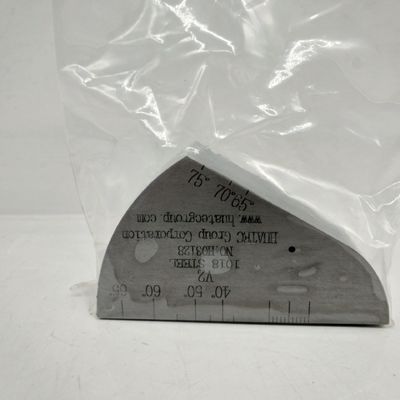

بلوک کالیبراسیون IIW V2

بلوک کالیبراسیون IIW V2

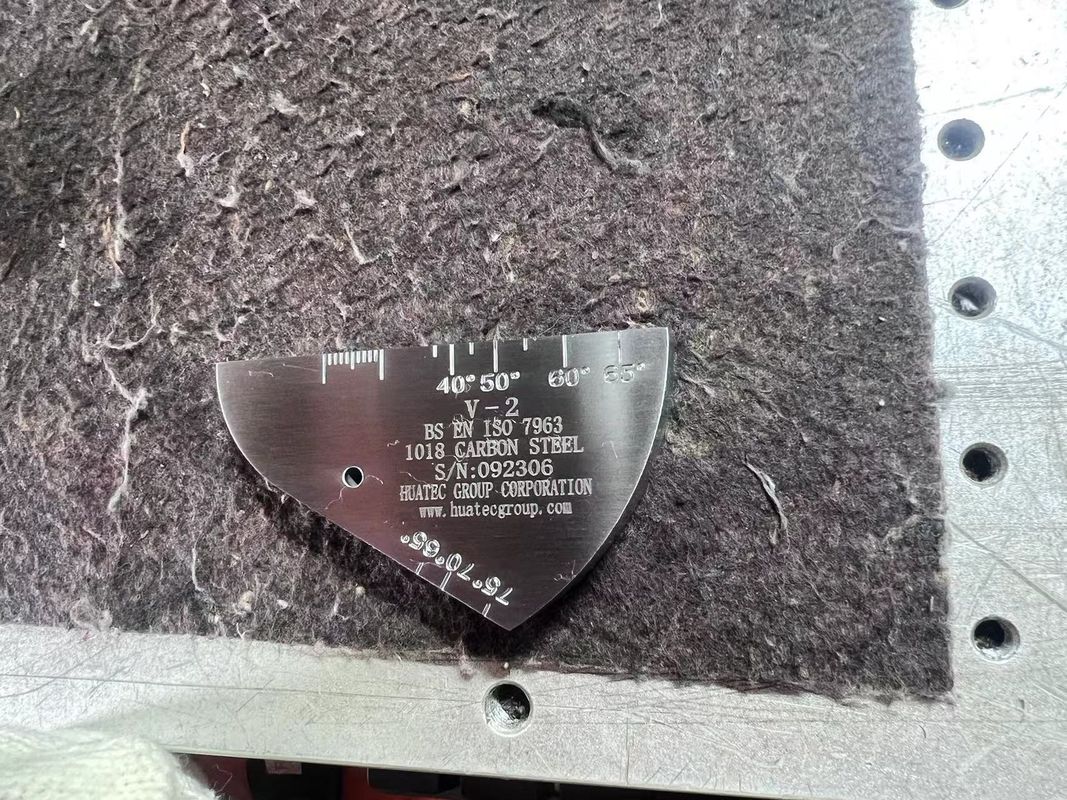

بلوک تست IIW2 (بلوک تست V-2) استاندارد تست مورد تأیید انجمن بین المللی جوشکاری است. بلوک تست V-2 (DIN54122) در مقایسه با بلوک تست IIW، مزایای سبکی و حمل آسان را دارد، به خصوص برای استفاده در محل مناسب است. به شکل 1-2 مراجعه کنید.

نکات اصلی استفاده:

(1) نقطه برخورد و حاشیه حساسیت پروب شیب دار با استفاده از سطح بازتاب قوسی با شعاع R50 میلی متر اندازه گیری شد؛

(2) با استفاده از سطح بازتاب سوراخ 5 پاس، محدوده شکست پروب شیب دار به ترتیب 45 درجه تا 65 درجه و 65 درجه تا 75 درجه است.

(3) خطی بودن افقی و عمودی عیب یاب را می توان با استفاده از بازتاب های موج p متعدد از پایین با ضخامت 12.5 میلی متر اندازه گیری کرد؛

(4) دو سطح قوسی، R25 و R50، برای تصحیح محور زمان و نقطه صفر استفاده می شوند.

شرح

بلوک کالیبراسیون کوچک 12.5 میلی متری برای بررسی در محل شاخص پروب موج برشی مینیاتوری، پایه زمان، زاویه پرتو و بهره

 مشخصات

 گزارش تست
HUATEC کیفیت محصول را به شدت تضمین می کند و قول می دهد که برای هر بلوک تست فروخته شده یک گزارش تست مربوطه ارائه دهد که مشخصات بلوک تست، مواد و استانداردهای تست را ثبت می کند. اگر الزامات خاصی برای گزارش تست دارید، لطفا با ما تماس بگیرید.
