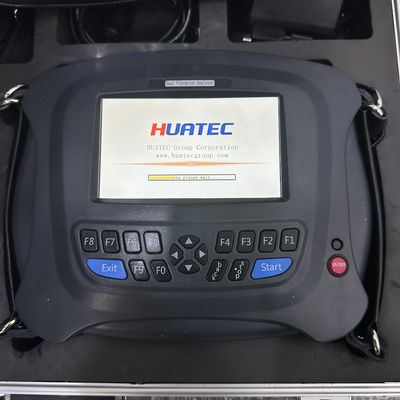

دستگاه آنالیزور ارتعاش دو کاناله HG-904A برای تشخیص ارتعاش روتور و بالانس دینامیک

دستگاه بالانس دینامیک و آنالایزر ارتعاش دو کاناله در محل HG-904A برای تشخیص ارتعاش روتور

عدم تعادل یکی از دلایل اصلی لرزش ماشین است. تخمین زده می شود که حدود 50 درصد از کل عیوب ناشی از عدم تعادل روتورها باشد. بهترین راه برای خلاص شدن از شر عدم تعادل مکانیکی، بالانس در محل است.پایه مغناطیسی 2آنالایزر/بالانسر ماشین HG904A به ویژه برای این منظور مفید است. این دستگاه می تواند شدت ارتعاش را اندازه گیری کند؛ علت ارتعاش را با تجزیه و تحلیل طیف فرکانس تشخیص دهد. همچنین می توان از آن برای اندازه گیری سرعت چرخش و فاز ارتعاش، و محاسبه وزن و محل عدم تعادل استفاده کرد.

محدوده دامنه و پاسخ فرکانسی برای اندازه گیری ارتعاش کلی:

ویژگی ها:استفاده آسان

• تصویرسازی برداری، فرآیند بالانس و نتیجه به وضوح در یک نگاه نشان داده می شود
• ذخیره سازی داده های بالانس 10 روتور
• قابلیت انتخاب حذف یا باقی ماندن جرم آزمایشی
• تجزیه نتیجه بالانس به دو مکان تعیین شده
• محدوده جرم آزمایشی بر اساس وزن روتور، سرعت چرخش، شعاع و درجه بالانس مورد نیاز محاسبه می شود
• اعتبار سنجی جرم آزمایشی به طور خودکار قضاوت می شود
• اندازه گیری RPM، دامنه و فاز
• AD
• :16 بیتطیف FFT در محل 400، 800، 1600، 3200، 6400، 12800 خط و تابع تشخیص
• جمع آوری داده همزمان دو کاناله
• دمودولاسیون پوشش سخت افزاری برای تشخیص بلبرینگ و چرخ دنده
• تابع انتقال برای اندازه گیری فرکانس طبیعی
• نمایش شکل موج و طیف توسط LCD بزرگ
• ذخیره سازی مقادیر ارتعاش و شکل موج ارتعاش
• شرایط عملیاتی

محدوده دما: از 5 درجه سانتیگراد تا 50 درجه سانتیگراد

• رطوبت نسبی:
• < 85%، غیر اشباعبدون گازهای خورنده
• بدون میدان الکترومغناطیسی قوی و ضربه قوی
• مشخصات:

محدوده سرعت چرخش برای بالانس دینامیک: 70-13,000 دور در دقیقه

• انتخاب خودکار و دستی محدوده
• دقت اندازه گیری ارتعاش: 5%
• سنسورها: شتاب سنج پیزوالکتریک، سرعت مغناطیسی، جابجایی گردابی و غیره.

فیلتر ضد آلیاسینگ بیضوی مرتبه 8، فیلتر میان گذر RPM

• سیگنال ورودی:^{شتاب سنج، ICP}و ولتاژ
• محدوده فرکانسی تحلیل طیف: 100، 200، 500، 1K، 2K، 5K، 10K، 20K، 35KHz89.6 کیلوهرتز فقط برای نمونه برداری 1 کاناله(

• تحلیل طیف 35 کیلوهرتز

)ذخیره سازی داده: 8 گیگابایت(تحلیل طیف 20 کیلوهرتز

).ذخیره سازی داده: 8 گیگابایتدفترچه یادداشت: 10 کد شرط برای بازرسی بصریخروجی: USB برای ارتباط با کامپیوتر

• منبع تغذیه: باتری قابل شارژ Ni-MH برای 8 ساعت کار مداوم، هشدار باتری کم

• محیط عملیاتی: 0~55
• o
• C، 90% رطوبت بدون میعان
• اندازه گیری سرعت چرخش با سنسور فوتوسل^{محدوده دینامیکی: 60dB با محدوده بهره قابل تنظیم 48dB}ابعاد: 21×13×4 سانتی متر؛ وزن: 1.2 کیلوگرم (شامل باتری)

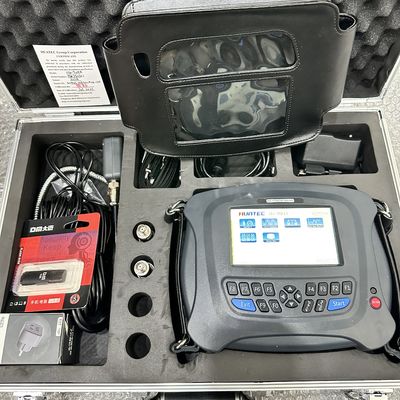

• لیست بسته بندی
• جدید
• جمع کننده داده ارتعاش HG904A 1

•








  شتاب سنج 2

  پایه مغناطیسی 2پروب اکستنشن فولادی 1
  شارژر باتری 1
  کابل شتاب سنج 3
  کابل ارتباط USB 1
  ماژول بالانس 1
  سنسور تاچو/تریگر و کابل 1
  مجموعه کاغذ بازتابنده 1راهنمای شروع سریع 1
  سی دی نرم افزار 1

  گواهینامه های HG904A و سنسورها 3
  کیف حمل 1
