HRD-120دستگاه تست غیر مخرب سیم بکسل آنلاین، دستگاه بازرسی سیم شکسته داخلی و خارجی
یک. نمای کلی محصول
● تشخیص آنلاین سیم بکسلسیم شکسته داخلی و خارجی، سایش، زنگ زدگی، تغییر شکل، رشته های شل، سیم پرش، تغییرات مواد و سایر عیوب.● گزارش نتایج تست می تواند استانداردهای صنایع مختلف را برآورده کند و دارای تعداد سیم های شکسته و نسبت مساحت سیم شکسته به کل مساحت شکسته سیم است.
● استفاده از رابط USB کامپیوتر (سیمی) یا "شبکه وای فای اختصاصی" (بی سیم) پردازش و تحلیل نمونه گیری مستقیم، با هشدار صوتی و نوری آنلاین و نمایش نتایج در زمان واقعی.
● ساختار دایره ای سنسور، احاطه کننده محیطی، مغناطیس گذاری محوری، مغناطیس گذاری لحظه ای سیم بکسل به حالت اشباع.
● سنسور از پوسته آلومینیومی آلیاژی استفاده می کند، با عملکردهای ضد آب، ضد گرد و غبار، ضد ضربه و ضد رطوبت.
● عملکرد پایدار، عملکرد قابل اعتماد، دقت تشخیص بالا، عملکرد قوی ضد تداخل، داده های دقیق.
● نرم افزار با سیستم عامل های مختلف کامپیوتر Win dows 98/2000 / xp/Vista/ Win dows 7/8/10/11 سازگار است.
● به طور گسترده در معدن، تله کابین، تجهیزات بالابر، آسانسور، ماشین آلات بندر، پل کابلی و سایر زمینه ها استفاده می شود.
دو.

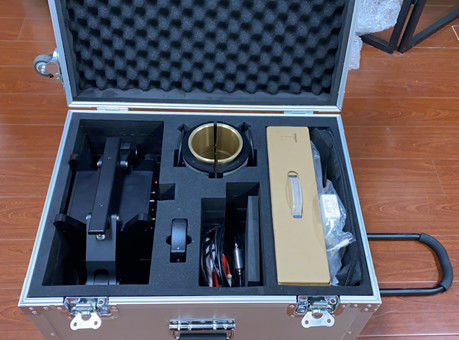

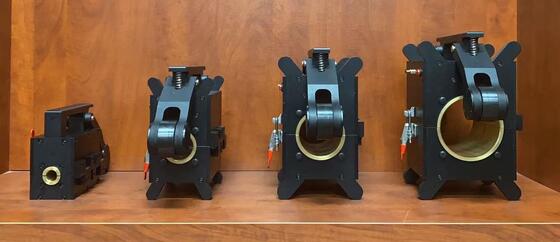

پیکربندی سیستم و مدلهمه نیاز به سفارشی سازی دارند: دستگاه عیب یاب سیم بکسل (48 میلی متر کوچک - 78 میلی متر متوسط - 108 میلی متر بزرگ)
شماره سریال.
|
نام و مدل پیکربندی |
تعداد |
علامت |
واحد حسگر |
| 1 |
مجموعه |
• تحریک کننده برگشت پذیر با سرعت بالا • متمرکز کننده سیگنال با هدایت بالا
• گروه حساسیت مغناطیسی هال نمایشگر • آستین راهنمای سایش شناور
• رمزگذار فاصله با دقت بالا • دستگاه غلتکی موقعیت یابی خودکار
1
|
مجموعهشامل رمزگذار |
2 |
| • هشدار در زمان واقعی (تبدیل دیجیتال به آنالوگ با کیفیت بالا) |
• ماژول تبدیل آنالوگ به دیجیتال AD • ماژول حذف نویز خودکار
• ماژول هشدار صوتی و تصویری عیب • ماژول تضمین کیفیت تشخیص
• حالت پلاگین و بازی DAQ
1
|
مجموعهشامل وای فای |
3 |
|
آستین آستر قابل تعویض |
5 مجموعه |
مشخصات سفارشی به طور جداگانه مورد بحث قرار می گیرد |
واحد پردازش |
| 4 |
کابل انتقال USB |
1 عدد |
توجه: 1، که در آن کامپیوتر تبلت دو منظوره 7 اختیاری است (بر اساس تقاضا، هزینه اضافی است)؛ |
5 |
| آنتن Wi-Fi |
2 عدد |
یکی برای قطعات یدکی است |
6 |
| نرم افزار پردازش سیگنال در زمان واقعی نسخه V3.0 |
1 مجموعه |
7 |
|
| کامپیوتر جمع آوری داده (نوع تبلت) |
1 واحد |
شارژر شامل |
واحد لوازم جانبی |
| 8 |
جعبه ابزار سفارشی |
1 عدد |
توجه: 1، که در آن کامپیوتر تبلت دو منظوره 7 اختیاری است (بر اساس تقاضا، هزینه اضافی است)؛ |
9 |
| شارژر همه کاره |
1 عدد |
توجه: 1، که در آن کامپیوتر تبلت دو منظوره 7 اختیاری است (بر اساس تقاضا، هزینه اضافی است)؛ |
سبز: پر
10
|
| کابل ایمنی کششی انعطاف پذیر |
1 عدد |
توجه: 1، که در آن کامپیوتر تبلت دو منظوره 7 اختیاری است (بر اساس تقاضا، هزینه اضافی است)؛ |
11 |
| دفترچه راهنمای عملیات (داده های فنی مرتبط) |
1 عدد |
توجه: 1، که در آن کامپیوتر تبلت دو منظوره 7 اختیاری است (بر اساس تقاضا، هزینه اضافی است)؛ |
|
| گواهینامه (کارت گارانتی) |
1 عدد |
توجه: 1، که در آن کامپیوتر تبلت دو منظوره 7 اختیاری است (بر اساس تقاضا، هزینه اضافی است)؛ |
|
| لیست بسته بندی |
1 عدد |
توجه: 1، که در آن کامپیوتر تبلت دو منظوره 7 اختیاری است (بر اساس تقاضا، هزینه اضافی است)؛ |
|
2، تمام اندازه ها را می توان بر اساس تقاضا سفارشی کرد (و می توان آستر قابل تعویض را به دقت سفارشی کرد)؛ مانند 48 میلی متر + 24 میلی متر بوش قابل تعویض
سه. هسته فنی و صلاحیت قانونی
1. ابزار مجازی: عدم قطعیت نامحدود طناب. تنها با استفاده از فناوری ابزار مجازی، جایگزینی ابزارهای سنتی با نرم افزار، و پردازش نمونه گیری مستقیم توسط کامپیوترها می توان از عدم تشخیص و عدم قضاوت اشتباه اطمینان حاصل کرد، درست مانند تماشای یک فیلم، اسکن سیم بکسل در کل فرآیند، نتایج دقیق و تکرارپذیری خوب هستند.
2. سه ابزار ثابت: بر اساس استانداردهای ملی برای ضایعات سیم بکسل در صنایع مختلف، این محصول از تشخیص غیر مخرب الکترومغناطیسی کیفی، کمی، موقعیت یابی، آنلاین سیم بکسل داخلی و خارجی سیم شکسته، زنگ زدگی، سایش، تغییرات سطح مقطع فلز، رشته های شل، سیم پرش، تغییر شکل، ناهنجاری های مواد و سایر عیوب استفاده می کند.
3. ابزار قانونی: مطابق با استاندارد آمریکایی ASTM1571-2021 و استاندارد ملی GB/T21387-2008.
چهار. شاخص های فنی
کل سری می تواند محدوده قطر سیم بکسل را تشخیص دهد:
φ1.5-300 میلی متر (نیاز به پیکربندی سری های مختلف سنسور مشخصات دارد)سرعت نسبی سنسور و سیم بکسل: 0.0-6.0 متر بر ثانیه بهترین: 0.1-0.5 متر بر ثانیهبهترین فاصله بین آستین راهنمای سنسور و سیم بکسل 2-4 میلی متر است و فاصله مجاز 0-15 میلی متر است
قابلیت تشخیص عیب سیم شکسته (LF)
کیفی: دقت تشخیص کیفی سیم شکسته متمرکز تکی 99.99%
کمی: تعداد سیم های شکسته در یک مکان واحد اجازه یک یا یک ریشه معادل قضاوت اشتباه را می دهد
نرخ دقت بیش از 92% است زمانی که تعداد سیم های شکسته در یک مکان واحد بدون خطا برای بیش از 100 بار تشخیص داده می شودنرخ کمی تغییر سطح مقطع فلز (LMA)خطای تکرارپذیری مجاز حساسیت تشخیص ±0.055%
مقدار نشانگر دقت تست خطای مجاز: ± 0.2%
قابلیت تشخیص موقعیت (L): خطای درصدی مقدار نشانگر طول تشخیص: ±0.2%
منبع تغذیه: 5 ولت از باتری کامپیوتر
دمای محیط: -10°C~40°Cفشار اتمسفر: 86~106Kpa رطوبت نسبی: ≤85%
