TG-M70 آزمایش غیر مخرب ارتفاع بالا مقناطیسی کشنده اندازه گیری ضخامت با دوربین

دستگاه ضخامت سنج مغناطیسی خزنده با ارتفاع بالا و تست غیر مخرب TG-M70 با دوربین

1. پیکربندی

2. مقدمه مختصراین سیستم نیازی به داربست، نیازی به پولیش لایه ضد خوردگی، بدون هیچ گونه عامل جفت کننده ندارد. این سیستم می تواند تشخیص سریع خوردگی ضخامت دیواره در ارتفاع بالا را از طریق سیستم کنترل از راه دور انجام دهد.

با استفاده از چرخ مغناطیسی دائمی با استحکام بالا از خاکیاب نادر، حتی در صورت قطع ناگهانی برق، از سطح مورد آزمایش سقوط نمی کند. می تواند حرکات افقی، عمودی و معکوس چند حالته را بر روی سطح اجزای فرومغناطیسی انجام دهد.نصب پروب ضخامت سنجی اولتراسونیک الکترومغناطیسی برای غربالگری سریع و موقعیت یابی در برابر فرسایش دیوارهاسکن دقیق منطقه برای تست خوردگی ضخامت.

• نمایش A اسکن و B اسکن مطابق
• مجهز به دوربین فیلمبرداری، می تواند وضعیت ویدئویی سطح بازرسی شده را به موقع مشاهده کند.
• سیستم کنترل از راه دور برای کنترل جهت اسکن، و می تواند جهت اسکن از پیش تعیین شده باشد.

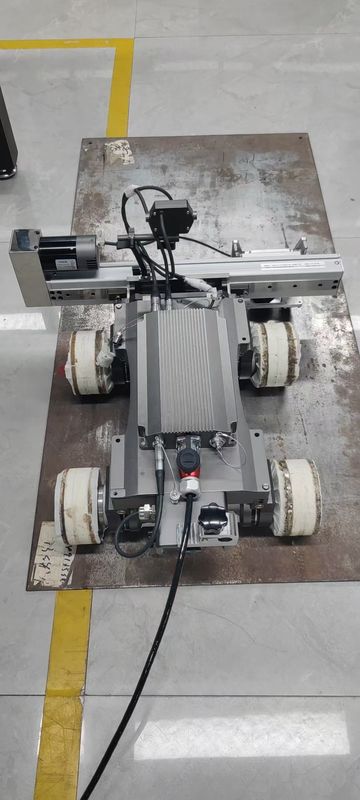

• ویژگی های خزنده مغناطیسی دو چرخ
• خزنده مغناطیسی دو چرخ یک ابزار پیشرفته است که می تواند انواع تجهیزات تست غیر مخرب را حمل کند. در حال حاضر، تجربه های زیادی از استقرار در محل در بسیاری از زمینه ها مانند پتروشیمی، بازرسی های ویژه دیگ بخار و برق اندوخته است. می تواند اولتراسونیک الکترومغناطیسی را در پایین لوله، زانویی یا سه راهی و سایر مناطق با خوردگی و فرسایش بیشتر برای انجام بازرسی یا اندازه گیری ضخامت اسکن B حمل کند، در صنعت به عنوان کارشناس تشخیص خوردگی لوله شناخته می شود.
• خزنده مغناطیسی دو چرخ دارای ویژگی های زیر است: ساختار فشرده، انعطاف پذیری بالا، مکش مغناطیسی، دقت کنترل بالا، فناوری تشخیص پیشرفته، تشخیص ویدئویی سازگار، و مکانیزم بالابر پروب منحصر به فرد. برای تشخیص خودکار خوردگی لوله ها، مخازن و صفحات

3. 1) ساختار فشرده و انعطاف پذیری بالا

طراحی فشرده و ظریف به آن اجازه می دهد تا به راحتی تشخیص خوردگی را برای انواع لوله ها و مخازن فرومغناطیسی انجام دهد. چرخ های مغناطیسی 350 میلی متر (طول) × 140 میلی متر (عرض) × 130 میلی متر (ارتفاع) هستند و وزن آنها کمتر از 5.5 کیلوگرم است. ساختار منحصر به فرد دو چرخ باعث می شود که بتواند آزادانه بر روی لوله هایی با حداقل 100 میلی متر حرکت کند. حداقل شعاع چرخش 400 میلی متر است و به راحتی می توان از زانویی با حداقل شعاع خم 100 میلی متر عبور کرد. بنابراین، دامنه حرکت و اسکن خزنده مغناطیسی دو چرخ به طور قابل توجهی گسترش یافته است.

2) مکش مغناطیسی فوق العاده

از نظر طراحی، از آهنرباهای خاکیاب نادر برای ساخت آهنرباهای دائمی با استحکام بالا در دو دور صعود مغناطیسی استفاده می شود. حتی در صورت قطع برق تصادفی، خطر سقوط بدنه خودرو از سطح مورد آزمایش وجود ندارد. بنابراین، خزنده مغناطیسی دو چرخ می تواند با خیال راحت اسکن افقی، عمودی و معکوس را انجام دهد. حداکثر بار عمودی خزنده مغناطیسی دو چرخ 5 کیلوگرم است، به این معنی که بر هیچ حرکت عمودی هنگام کشیدن وزن 5 کیلوگرم تأثیر نمی گذارد.

3) دقت کنترل بالا

سرعت خزنده مغناطیسی دو چرخ 0-6 متر در دقیقه است و می تواند با سرعت ثابت به جلو حرکت کند، توسط انکودر دقیق می توان به عملکرد تنظیم شکاف تشخیص دست یافت، می تواند نیازهای تشخیص کاربر را بهتر برآورده کند. به عنوان مثال، مشتری نیاز دارد که فرآیند تشخیص شکاف را هر 50 میلی متر در یک نقطه در پشت زانویی انجام دهد: کنترل کننده می تواند برنامه ریزی شود و خزنده مغناطیسی دو چرخ می تواند هر 50 میلی متر عمل کرده و بازرسی کند. کارایی و دقت تشخیص را بهبود می بخشد.

4) فناوری تشخیص پیشرفته

به طور سنتی، ضخامت پیزوالکتریک در اندازه گیری ضخامت سنتی استفاده می شود و در زمینه های زیادی از نظر فرآیند تشخیص، دشواری و قدرت خاصی را برای پرسنل بازرسی ایجاد می کند. روش بازرسی دستی ضخامت سنج اولتراسونیک پیزوالکتریک دارای معایب زیر است: (1) لایه رنگ یا لایه اکسید روی سطح قطعه کار باید پولیش شود و سطح پس از اتمام تست باید بازسازی شود. کارایی بسیار پایین است؛ (2) اولتراسونیک سنتی باید با عامل جفت کننده پوشانده شود که در شرایط محل بسیار سخت است. (3) هنگام کار در ارتفاع بالا، باید یک سکوی ثابت ساخته شود که پرهزینه و زمان بر است؛ (4) انجام تست در حین سرویس در دماهای بالا دشوار است.

با استفاده از سیستم تشخیص خوردگی ضخامت دیواره خزنده خودکار پیشرفته (اولتراسونیک الکترومغناطیسی)، مشکلات خسته کننده فوق حل می شود و دقت تشخیص با اولتراسونیک پیزوالکتریک سنتی قابل مقایسه است. بدون نیاز به ساخت داربست، بدون نیاز به پولیش لایه ضد خوردگی، بدون هیچ گونه عامل جفت کننده، از طریق کنترل از راه دور روی زمین، برای دستیابی به غربالگری سریع موقعیت یابی خوردگی دیواره لوله با سرعت بالا و اندازه گیری دقیق اسکن متراکم. ضمن اطمینان از دقت تشخیص، کارایی تشخیص را به طور قابل توجهی بهبود می بخشد و هزینه تشخیص را کاهش می دهد.

موقعیت و مسیر تشخیص اجزای مرتفع را می توان با استفاده از دوربین دوگانه یکپارچه جلو و عقب خزنده مغناطیسی دو چرخ در زمان واقعی بر روی زمین نظارت و تنظیم کرد تا از قابلیت کنترل مسیر اسکن اطمینان حاصل شود.

6) خزنده مغناطیسی دو چرخ ناگزیر با اقدامات مکانیکی که هنگام انجام تشخیص نقطه خوردگی یا بازرسی B اسکن نیاز به بالابر پروب دارند، روبرو می شود. هنگام اندازه گیری ضخامت نقطه، اندازه گیری باید در همان نقطه مشخص شده انجام شود. داده های هر نقطه زمانی به دست می آید که پروب روی سطح مورد اندازه گیری قرار گیرد. بنابراین، عملکرد پروب می تواند برای دستیابی به دقیق ترین نقطه بالا برده شود. مقدار ضخامت. هنگام انجام B اسکن روی جسم مورد اندازه گیری، اگرچه پروب نزدیک به سطح است، اگر ارتفاع باقی مانده جوش زیاد باشد، پروب باید بالا برده شده و از روی آن عبور کند. بنابراین، عملکرد بالابر و پایین آورنده پروب نیز بسیار مهم است.

ماژول ضخامت سنجی اولتراسونیک الکترومغناطیسی

5. اولتراسونیک الکترومغناطیسی EMAT و اولتراسونیک پیزوالکتریک سنتی متعلق به دسته اولتراسونیک هستند. تفاوت اساسی آنها در تفاوت مبدل ها است. مبدل های اولتراسونیک پیزوالکتریک برای انتشار و دریافت امواج اولتراسونیک به اثر پیزوالکتریک یک ویفر پیزوالکتریک متکی هستند، در حالی که EMAT ها برای انتقال و دریافت امواج اولتراسونیک به اثرات الکترومغناطیسی (نیروی مغناطیس‌انقباضی، نیروی لورنتس) متکی هستند و تبدیل انرژی آنها در لایه سطحی مستقیماً روی سطح قطعه کار است. تست اولتراسونیک پیزوالکتریک سنتی نیاز بالایی به پرداخت سطح قطعه کار دارد. تست اولتراسونیک الکترومغناطیسی نیاز کمی به سطح قطعه کار دارد و اجازه می دهد سطح قطعه کار دارای رنگ، پوشش و ناهمواری باشد. نسبت به اولتراسونیک معمولی. اولتراسونیک الکترومغناطیسی دارای مزایای زیر است

تشخیص بدون تماس، بدون عامل جفت کننده (تا حدود 4 میلی متر بالا)

4. الزامات سطح بالا نیست، زبری سطح قابل تشخیص است، با مقیاس اکسید، پوشش، پوشش و سایر قطعات کار

تشخیص سریع

• اولتراسونیک پیزوالکتریک EMAT
• کریستال آهنربا
• عامل جفت کننده سیم پیچ الکترومغناطیسی

جریان گردابی ارتعاشی میدان مغناطیسی

اولتراسونیک اولتراسونیک

EMAT

فناوری اولتراسونیک پیزوالکتریک سنتی فناوری EMAT

به خصوص مناسب برای تشخیص آنلاین و خودکار با سرعت بالا

به خصوص مناسب برای محیط های با دمای بالا

مقایسه فنی فناوری اولتراسونیک پیزوالکتریک سنتی و فناوری EMAT در محیط های با سرعت بالا و دمای بالا.

فناوری EMAT در تست غیر مخرب دستی، نیمه خودکار و کاملاً خودکار آنلاین انواع قطعات آهنگری، میلگرد، صفحات فولادی و لوله های فولادی (از جمله لوله های بدون درز، لوله های نفت، لوله های جوشی و غیره) در دمای اتاق و دمای بالا به کار گرفته شده است.

ویژگی های عملکردی

★موقعیت و مسیر تشخیص اجزای مرتفع را می توان با استفاده از دوربین دوگانه یکپارچه جلو و عقب در زمان واقعی بر روی زمین نظارت و تنظیم کرد تا از قابلیت کنترل مسیر اسکن اطمینان حاصل شود.

بدون پولیش سطح، پوشش ضد خوردگی و زنگ شناور قابل نفوذ است و نیازی به عامل جفت کننده نیست.

5. ★اندازه گیری ضخامت می تواند تا 4 میلی متر خوردگی سطحی، رنگ، خوردگی و سایر پوشش ها را نفوذ کند، ضخامت اجسام فلزی نمایش داده شده توسط دستگاه نیازی به در نظر گرفتن محاسبه ضخامت پوشش ندارد.

• ★عدم عمودیت (نرمال بودن مبدل/پروب نسبت به جسم تحت آزمایش) تا ±25
• o
• ، عمودیت کم پس از قرار دادن پروب
• ★با مکانیزم بالابر الکتریکی پروب، پروب می تواند هنگام عبور از موانعی مانند جوش ها و برجستگی ها بالا برود، از گیر کردن جلوگیری کند.^{عملکرد گیت: گیت خودکار، گیت تک دستی، گیت دو دستی}★با استفاده از الگوریتم هوش متخصص، سه حالت اندازه گیری ضخامت وجود دارد: حالت خودکار، حالت دستی تک گیت (اندازه گیری روش تک پیک)، و حالت دستی دو گیت (اندازه گیری روش پیک به پیک). این امر تأثیر عوامل انسانی را به میزان قابل توجهی کاهش می دهد و مراحل عملیاتی را ساده می کند.
• پایگاه داده داخلی سرعت موج برشی مواد پایه، و می تواند مقدار سرعت موج برشی را سفارشی کند
• لیست سوابق بازرسی و لیست مقادیر ضخامت را مستقیماً برای تسهیل تجزیه و تحلیل و پردازش داده ها صادر می کند.
• پارامترهای فنی
• ★کابل کنترل تشخیص: 25 متر
• ★حداقل شعاع انحنا بر روی سطح جسم اندازه گیری می شود: محور طولی ≥ 50 میلی متر، و محیط ≥ 125 میلی متر
• اندازه گیری ضخامت:

6. دقت 0.04 میلی متر، محدوده 2 تا 120 میلی متر (فولاد)

• ★شکاف کاری / فاصله از سطح:≤ 4 میلی متر
• ★عدم عمودیت اندازه گیری (عمود بر مبدل/پروب نسبت به جسم تحت آزمایش): ± 25
• oفرکانس تحریک: 3.0 تا 5.0 مگاهرتز، سرعت اندازه گیری: 16 تا 1 بار در ثانیه
• محدوده سرعت صدا:
• 1000 تا 9999 متر بر ثانیه، افزایش تنظیم: 1 متر بر ثانیه^{عملکرد گیت: گیت خودکار، گیت تک دستی، گیت دو دستی}
• ★نظارت تصویری: هر دو دوربین دوگانه دید جلو و عقب، پیکسل های پویا و ایستا 3 میلیون / 2304 × 1296 هستند
• پروب مغناطیسی دمای معمولی: آهنرباهای ضعیف یا کمتر، مکش مغناطیسی ≤ 15 نیوتن، دایره ای Φ 30 × ارتفاع 44 میلی متر، وزن ≤ 80 گرم★اندازه و وزن بدنه دستگاه خزنده (تقریبی): طول 380 × عرض 130 × ارتفاع 120 میلی متر، 6 کیلوگرم
• دمای کار:
• -10 تا +50 درجه سانتیگراد
• نرم افزار تجزیه و تحلیل اندازه گیری
• نمایش همزمان نتایج ضخامت، A، B اسکن
• مستقیماً سابقه بازرسی، لیست مقادیر ضخامت را صادر می کند، برای تسهیل تجزیه و تحلیل و پردازش داده ها★سازگار با سیستم عامل Win7/10 (32/64 بیتی)

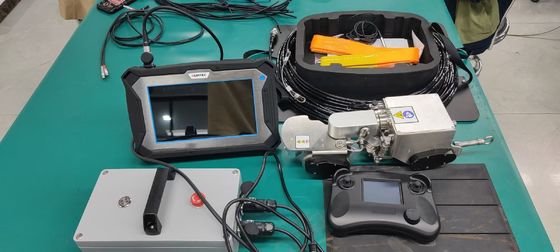

7. لیست بسته بندی

• میزبان تست/کامپیوتر بالایی 1 مجموعه
• خزنده مغناطیسی دو چرخ HUATEC TG-M70 (ماژول ویدئو و ضخامت سنجی گنجانده شده است) 1 مجموعه
• منبع تغذیه و جعبه کنترل 1 قطعه

8. دسته کنترل 1 قطعه

• کابل کنترل تست 1 مجموعه
• بلوک تست استاندارد (فولاد کربن دایره ای Φ 30 × ضخامت 10 میلی متر) 1 قطعه
• جعبه حمل و نقل ضد ضربه 1 قطعه
• جلوگیر از سقوط طناب ایمنی 1 قطعه (اختیاری)
•
