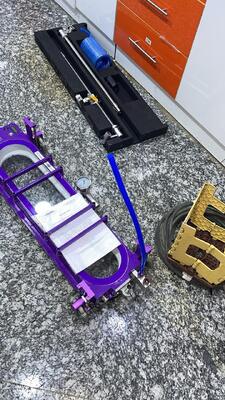

سیستم تشخیص نشتی جوش جعبه خلاء HV1800F-LED برای کف مخزن و مخزن تحت فشار

سیستم تشخیص نشتی جوش جعبه خلاء HV1800F-LED برای کف مخزن و مخزن تحت فشار

1.    معرفی محصول

تشخیص نشتی جعبه خلاء یک روش متداول است، مانند تشخیص نشتی جوش کف مخزن و مخزن تحت فشار. در حال حاضر، اندازه هندسی جعبه خلاء موجود در بازار تقریباً به شرح زیر است: عرض حدود 200 میلی متر، طول حدود 600 میلی متر، ارتفاع حدود 300 میلی متر و وزن از 5 کیلوگرم تا 10 کیلوگرم. روش استفاده این است که جعبه خلاء را در موقعیت مورد نظر قفل کنید، بازرس خم می شود تا فشار معینی را به جعبه خلاء وارد کند تا اطمینان حاصل شود که آب بندی بین لبه جعبه خلاء و جسم آزمایش شده سالم است، و سپس پمپ خلاء داخل جعبه را خلاء می کند، زمانی که درجه خلاء در جعبه به مقدار فشار منفی مشخص شده در استاندارد می رسد. می توانید از طریق پنجره شفاف جعبه خلاء بررسی کنید که آیا در موقعیت تشخیص نشتی وجود دارد یا خیر. پس از اتمام تشخیص، شیر ورودی هوا را باز کنید تا داخل جعبه با هوا پر شود. پس از صفر شدن فشار منفی در جعبه، بازرس می تواند جعبه خلاء را به موقعیت تشخیص بعدی برای تشخیص منتقل کند.

از آنجایی که جعبه جعبه خلاء وزن معینی دارد، اگر تعداد جوش های آزمایش شده زیاد باشد، مانند جوش چند هزار متری، بازرسان هزاران بار خم و راست می شوند و جعبه خلاء را برای مدت طولانی جابجا می کنند، بازرسان نیز قدرت بدنی زیادی صرف می کنند؛ با توجه به تکمیل تشخیص یک موقعیت، پرسنل تشخیص نیاز به انجام اقدامات تکراری خم شدن، فشار دادن، ایستادن، جابجایی دارند، بنابراین زمان زیادی تلف می شود و کارایی بسیار پایین است؛ علاوه بر این، اگر آب بندی محکم نباشد، بازرسان باید تلاش زیادی کنند، حتی زانو بزنند تا جعبه خلاء را فشار دهند، و گاهی اوقات از لباس های قدیمی یا پارچه های قدیمی آغشته به آب و سایر وسایل استفاده می کنند، جعبه برای اطمینان از آب بندی احاطه می شود، که این نیز زمان بر و پر زحمت است.

تشخیص نشتی جوش های فیله بزرگ دشوارتر است. برای اطمینان از آب بندی خوب بین جعبه خلاء و دیواره مخزن و کف مخزن، بازرس باید نیروی زیادی در هر دو جهت عمودی و افقی به جعبه خلاء وارد کند. با این حال، از آنجایی که بازرس با دیواری بلند روبرو است و موقعیت تشخیص اتفاقاً در گوشه ای بسیار پایین قرار دارد، بازرس جعبه خلاء را در این موقعیت نگه نمی دارد یا نمی گیرد. این باعث می شود که آنها خیلی قوی باشند، بنابراین زمان و تلاش زیادی برای آب بندی لبه های محفظه تلف می شود.

برای حل مشکلات فوق، شرکت ما دو نوع جعبه تشخیص نشتی جوش توسعه داده است که تشخیص نشتی جوش کف مخزن را آسان تر و کارآمدتر می کند.

2. پارامتر فنی

2. مشخصات جعبه خلاء جوش مستقیم

1) پایین با چرخ متحرک نصب شده است و فنر بالای چرخ متحرک قرار دارد. هنگامی که خلاء پمپ نمی شود، اسفنج آب بندی در پایین جعبه خلاء اطمینان حاصل می شود که حدود 10 میلی متر از زمین فاصله دارد. پرسنل بازرسی می توانند به راحتی جعبه خلاء را برای راه رفتن فشار دهند بدون اینکه خم شوند تا بلند کنند و خم شوند، و عملیات راحت و سریع است که مستقیماً با پاها خم می شوند.

2) در تشخیص نشتی، بازرس روی جعبه خلاء می ایستد و به گرانش خود بازرس برای تغییر شکل اسفنج آب بندی برای دستیابی به هدف آب بندی متکی است. سرعت آب بندی سریع است و کارایی بالا است و فقط حدود 20 ثانیه طول می کشد تا تشخیص نشتی در یک نقطه کامل شود.

3) جعبه خلاء مجهز به میله کمکی است که می توان از آن برای فشار دادن جعبه خلاء برای راه رفتن استفاده کرد؛ همچنین دسته ای برای پرسنل بازرسی هنگام ایستادن روی جعبه خلاء برای اطمینان از ایمنی پرسنل بازرسی است؛ دسته همچنین مجهز به شیر ورودی هوا است و پرسنل تشخیص می توانند کار تخلیه فشار جعبه خلاء واقعی را بدون نیاز به تکان دادن کمر تکمیل کنند.

4) گیج خلاء و شیر اطمینان روی جعبه نصب شده اند. هنگامی که خلاء به مقدار تنظیم شده می رسد، شیر اطمینان می پرد تا خلاء در جعبه خلاء در مقدار ثابت تنظیم شده حفظ شود، بنابراین نیازی به خاموش کردن مکرر پمپ خلاء نیست، صرفه جویی در زمان و افزایش سرعت بازرسی.

5) با استفاده از جعبه خلاء، آشکارساز می تواند کار تشخیص نشتی را فقط در حالت ایستاده تکمیل کند، که به شدت شدت کار آشکارساز، به ویژه شدت کار کمر را کاهش می دهد.

3. مشخصات جعبه خلاء جوش فیله

1) در طرفین چرخ متحرک نصب شده است که می تواند جعبه خلاء را برای راه رفتن فشار دهد؛ اسفنج آب بندی چسب لبه، نصب شده در دو طرف یک ریل راهنما، هر طرف ریل راهنما نصب شده بر روی یک موتور فشار دهنده میکرو (نیروی تک موتور 19 کیلوگرم) و یک آهنربای الکتریکی (مکنده تک 80 کیلوگرم)

2) هنگام برق دار شدن، روی دیواره مخزن به عنوان نقطه ثابت برای اعمال نیرو جذب می شود، که معادل ثابت کردن یک انتهای موتور فشار دهنده روی دیواره مخزن است. در طول بازرسی، موتور فشار دهنده جعبه خلاء را به سمت دیواره مخزن فشار می دهد، بنابراین اسفنج آب بندی را فشرده می کند تا از آب بندی جعبه خلاء اطمینان حاصل شود.

3) با استفاده از جعبه خلاء، سرعت آب بندی سریع است، کارایی بالا است و تشخیص نشتی یک نقطه فقط حدود 20 ثانیه طول می کشد.

4) مانند جعبه خلاء جوش مستقیم، میله کمکی مجهز به شیر ورودی هوا است، علاوه بر سوئیچ کنترل آهنربای الکتریکی و موتور فشار دهنده، جعبه مجهز به گیج خلاء و شیر اطمینان است، هنگامی که درجه خلاء به مقدار تنظیم شده می رسد، شیر اطمینان شروع به کار می کند، بنابراین درجه خلاء در جعبه خلاء در مقدار ثابت تنظیم شده حفظ می شود، بنابراین نیازی به خاموش کردن مکرر پمپ خلاء نیست، صرفه جویی در زمان و افزایش سرعت بازرسی.

3. الزامات پارامتر فنی:

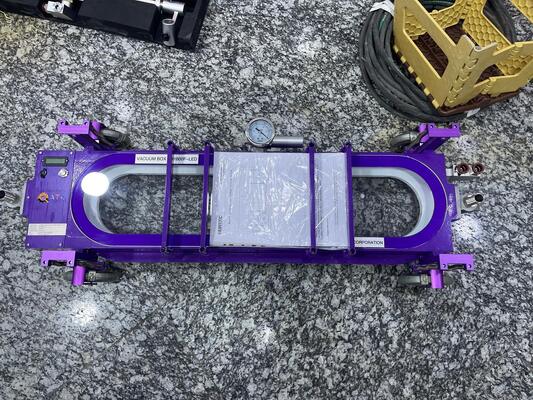

3.1 جعبه خلاءHV1800F-LED برای آزمایش جوش های همپوشانی و لب به لب

3.1.1 درجه خلاء: کمتر از 60 کیلو پاسکال نباشد؛

3.1.2 طول تشخیص جوش: کمتر از 800 میلی متر نباشد؛

3.1.3 انواع جوش ها را بررسی کنید: جوش های همپوشانی و لب به لب در کف مخزن؛

3.1.4 الزامات قطر مخزن: می تواند برای مخازن با تمام قطرها اعمال شود؛

★3.1.5 حالت عملیات: پرسنل بازرسی می توانند کل عملیات را با ایستادن تکمیل کنند؛

★3.1.6 سیستم روشنایی: سیستم روشنایی LED در جعبه خلاء؛

3.1.7 منبع تغذیه سیستم روشنایی: باتری لیتیومی داخلی 3 وات ساعت، زمان منبع تغذیه حداقل 16 ساعت؛

★3.1.8 چرخ متحرک: جعبه خلاء با 4 چرخ متحرک عرضه می شود، 4 چرخ متحرک با فنر قابل بلند شدن هستند، می توانند جعبه خلاء را برای راه رفتن فشار دهند؛

★3.1.9 میله کمکی: شیر تخلیه فشار روی میله کمکی نصب شده است و پرسنل تشخیص می توانند شیر تخلیه فشار را هنگام ایستادن عادی تغییر دهند.

★3.1.10 مواد آب بندی لبه، اسفنج با چگالی بالا

3.3 پمپ خلاء

3.3.1 ولتاژ: 220 ولت 50/60 هرتز؛

3.3.2 فشار طراحی: 92 کیلو پاسکال؛

3.3.3 نوع پمپ: پمپ خلاء برقی با فن؛

3.3.4 نرخ جریان: 200 لیتر در دقیقه؛

3.3.5 وزن: بیش از 10.5 کیلوگرم نباشد؛

3.3.6 قدرت: بیش از 450 وات نباشد.

3.3.7 نویز دستگاه:≤58 دسی بل

4. الزامات پیکربندی

4.1 پمپ خلاء: 1 عدد

4.2 جعبه خلاء جوش همپوشانی و لب به لب: 1 ست

4.3 جعبه جوش فیله: 1 ست

4.4 لوله هوای نرم: 1 ست

4.5 باتری منبع تغذیه پمپ خلاء: 1 عدد

4.6 دفترچه راهنما: 1 نسخه؛

4.7 جعبه های حمل و نقل: 3 عدد

ربات اختیاری:

ربات کنترل از راه دور

1 موتور محرک: 2X200W موتور سرویس همزمان مغناطیس دائم؛

2 ترمز موتور، پارک موتور؛

3 درجه حفاظت IP44؛

4 فاصله کنترل از راه دور: 100 متر؛

5 سرعت عملیاتی: 0-5 کیلومتر در ساعت؛

6 منبع تغذیه باتری لیتیومی، 3-4 ساعت؛

7 برد (بار خالی): 20 کیلومتر
