HEF-2501 تجهیزات آزمایش جریان چند فرکانسی Eddy برای هوافضا و پتروشیمی

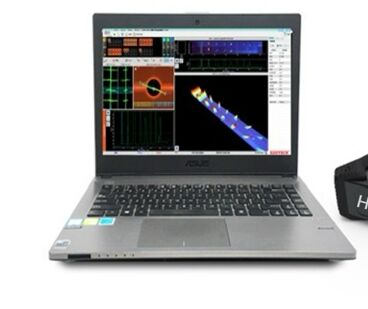

تصویر بزرگ : HEF-2501 تجهیزات آزمایش جریان چند فرکانسی Eddy برای هوافضا و پتروشیمی

جزئیات محصول:

محل منبع:	چین
نام تجاری:	HUATEC
گواهی:	CE
شماره مدل:	HEF-2501

پرداخت:

مقدار حداقل تعداد سفارش:	1 عدد کامپیوتر
جزئیات بسته بندی:	جعبه بسته بندی کارتن
زمان تحویل:	7-10 روز کاری پس از دریافت پرداخت شما
شرایط پرداخت:	T/T، Paypal
قابلیت ارائه:	10 ست در ماه

مخاطب

HEF-2501 تجهیزات آزمایش جریان چند فرکانسی Eddy برای هوافضا و پتروشیمی

شرح

محدوده فرکانس:	10 هرتز تا 15 مگاهرتز	دامنه تنظیم:	0 تا 90 دسی بل، حداقل گام 0.5 دسی بل
تعداد کانال ها:	کانال 64	فیلتر دیجیتال:	1 تا 100
سود جلو:	10 تا 35 دسی بل	فیلتر بالا گذر:	0 تا 500 هرتز
فیلتر پایین گذر:	10 هرتز تا 10 کیلوهرتز	اندازه گیری دامنه و فاز:	اتوماتیک/دستی
برجسته کردن:	تجهیزات آزمایش جریان گرد و غبار چند فرکانسی,تجهیزات آزمایش NDT هوافضا,تست کننده جریان گرد و غبار پتروشیمی , Aerospace NDT testing equipment , Petrochemical eddy current tester

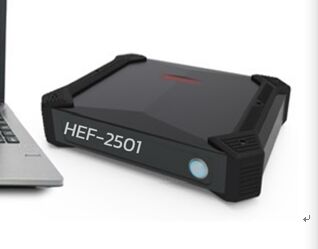

دستگاه تست جریان گردابی آرایه چند فرکانسی HEF-2501 برای صنایع هوافضا و پتروشیمی

دستگاه آشکارساز جریان گردابی آرایه HEF-2501 یک آشکارساز جریان گردابی آرایه چند فرکانسی است. این دستگاه قادر است عیوب در مواد فلزی را به صورت بلادرنگ و مؤثر تشخیص دهد، انواع آلیاژها، وضعیت‌های عملیات حرارتی و تغییرات ضخامت و غیره را تشخیص دهد. نتایج تست به دست آمده با ترکیب چندین روش تشخیص، تجزیه و تحلیل جامع داده‌ها و تأیید متقابل توسط بازرسان را تسهیل می‌کند و در نتیجه ارزیابی عینی‌تر و واقعی‌تری به دست می‌آورد. این دستگاه به ویژه برای تست‌های غیرمخرب قبل از سرویس و در حین سرویس در زمینه‌هایی مانند هوانوردی، هوافضا، نیروگاه، مهندسی هسته‌ای، متالورژی، کشتیرانی، پتروشیمی و خودرو کاربرد دارد.

شرح عملکرد

تست جریان گردابی آرایه ۶۴ کاناله

بازرسی درز جوش بدون جهت

عملکرد منحصر به فرد تشخیص عمق ترک؛

نمایش نمودار صفحه امپدانس، نمودار اسکن پایه زمانی، نمایش همپوشانی پایه زمانی، اسکن جریان گردابی آرایه II (B/C) و توابع نمایش تصویر سه بعدی؛

وضوح بالا و حساسیت بالا؛

عملکرد ساده، با رابط‌های عملیاتی چینی و انگلیسی (اختیاری)؛

داده‌برداری نمای C-scan می‌تواند عیوب را به سرعت و به طور مؤثر تشخیص داده و مکان‌یابی کند.

پشتیبانی از اندازه‌گیری نازک شدن ضخامت دیواره لوله، تشخیص عیوب سطحی و اندازه‌گیری عمق، اندازه‌گیری ضخامت پوشش‌های سطحی و لایه‌های آبکاری مواد فلزی، و دسته‌بندی انواع مواد فلزی و سختی.

دارای ۳۲ واحد پردازش جامع (ترکیب): قادر به جداسازی یا سرکوب همزمان چندین گروه سیگنال تداخلی؛

روش‌های فیلترینگ متعددروش‌های ذخیره‌سازی داده متنوع

دارای عملکرد تجزیه و تحلیل پیکربندی تشخیص چند فرکانسی

پارامترها و داده‌های تشخیص را ذخیره می‌کند و می‌تواند گزارش‌ها را در قالب PDF، EXCEL، WORD و غیره صادر کند.

قادر به ذخیره/بازپخش شکل موج سیگنال کل فرآیند تشخیص است.

مجهز به باتری لیتیومی داخلی و قادر به کار مداوم بیش از ۶ ساعت است.

شاخص عملکرد

مورد۲ عدد

تعداد پیوندها	۲ عدد
تعداد کانال‌ها	۶۴
کانال	نوع رابط پروب رابط LEMO
فرکانس	۴
۱۰ هرتز	عدد
۱۰ هرتزتا	فیلتر دیجیتالمنبع تغذیه خارجی۰
تا	فیلتر پایین‌گذرمنبع تغذیه خارجیصفحه امپدانس۳۲ عددواحد ترکیب خودکار
۳۲ عدد	تا
۰	تا
۵۰۰ هرتز	فیلتر پایین‌گذرمنبع تغذیه خارجیتا
۱۰ کیلوهرتز	فیلتر دیجیتالمنبع تغذیه خارجیتا
۱۰۰	منبع تغذیه خارجیتا
۳۵ دسی بل	عددمنبع تغذیه خارجیاندازه‌گیری دامنه و فاز
خودکار/دستی	نمایش چیدمان
نمودار صفحه امپدانس، نمایش منحنی اسکن پایه زمانی، نمایش A-scan	حالت هشدار
هشدار نیم فاز/هشدار فاز/هشدار جعبه‌ای	سیگنال خروجی هشدار
خروجی گیت OC ترانزیستور	حالت تعادل
تعادل الکترونیکی دیجیتال	روش فیلترینگ
سه نوع: فیلتر بالاگذر، پایین‌گذر و دیجیتال	حالت نمایش
نقطه/خط/محو شدن می‌تواند حداکثر عمق ترک را نمایش دهد و عمق ترک را به صورت بلادرنگ نشان دهد.	کالیبراسیون پروب
دارای عملکرد نمایش شکل موج سیگنال فرکانس پایه قبل از تشخیص با علائم مقیاس است. دارای عملکرد خودآزمایی سنسور است.	نسبت بهره دوطرفه
(	Y/X
)۰.۱ تا ۱۰/۰.۱ تا ۱۰، که در آن X و Y می‌توانند به طور جداگانه تنظیم شوند.منحنی کالیبراسیونعمق عیب (ضخامت) - دامنه / دامنه Y/منحنی فاز تابع کالیبراسیون	عملکرد توسعه یافته
بازپخش، تجزیه و تحلیل و ذخیره سیگنال تشخیص جریان گردابی	تجزیه و تحلیل داده‌ها
تولید خودکار گزارش‌های بازرسی، شامل اطلاعات بازرسی، سیگنال‌های عیب، مکان، تاریخ، پرسنل و سایر پارامترهای بازرسی	ضبط و مدیریت داده‌ها
۱. سیستم می‌تواند نمودار زمانی امپدانس سیگنال‌های عیب موضعی، فایل شکل موج سیگنال‌های عیب و پیکربندی پارامتر مربوطه را در حین آزمایش ذخیره کند.	۲. سیستم می‌تواند داده‌های هر شکل موج تشخیص را به صورت بلادرنگ ذخیره و بازپخش کند و شکل موج‌های سیگنال ذخیره شده را تجزیه و تحلیل کند.
۳. سیستم مجهز به کارت حافظه است که می‌تواند داده‌های تشخیص در محل را برای تجزیه و تحلیل به آزمایشگاه بیاورد و ذخیره‌سازی را تسهیل کند.	تعامل انسان و کامپیوتر سیستم می‌تواند سیگنال‌ها را به صورت دستی جدا و طبقه‌بندی کند تا پارامترهای مشخصه مانند دامنه و فاز انواع مختلف سیگنال‌ها را به دست آورد. ۲. سیستم می‌تواند افست فاز سیگنال‌های مختلف را به صورت دستی اصلاح کند.
۳. سیستم دارای عملکرد کالیبراسیون دامنه سیگنال نمونه استاندارد است.	۴. سیستم می‌تواند مدت زمان جمع‌آوری داده را تنظیم کند. اندازه، وزن ۲۹۲×۲۱۴×۶۹ میلی‌متر ؛
۲.۷ کیلوگرم	محدوده دمای کار-۲۰درجه سانتیگراد
تا	+۵۵فهرست پیکربندی منبع تغذیه خارجیآداپتور: DC19V، باتری لیتیومی قابل شارژ (۱۴.۸ ولت ۵.۷ آمپر ساعت)فهرست پیکربندی
شماره سریال.	نام

مشخصات مدلتعداد

واحد	توضیحات	۱	آشکارساز جریان گردابی آرایه	HEF-2501	۱
	۲	لپ تاپ
عدد	۳	پروب آرایه ۳۲ کاناله
عدد	پروب تشخیص بدون جهت	۴			۱
عدد	۵	پروب قلمی منحنی
عدد	۶	پروب لبه
عدد	۷	بلوک تست آرایه
عدد	۸	بلوک‌های تست مقایسه
عدد	۹	سیم آداپتور جریان گردابی آرایه
هسته	۱	عدد ۱۰ کابل ارتباطی
عدد	Super Category 5	۱۱			۱
عدد	۱۲	جعبه ابزار
۱۳	گواهی صلاحیت محصول
۱۴	گواهی تضمین کیفیت
۱۵	فرم بازخورد کیفیت
راهنمای عملیات دستگاه	۱
انگلیسی/فلش مموری USB	۱

HEF-2501 تجهیزات آزمایش جریان چند فرکانسی Eddy برای هوافضا و پتروشیمی 0
