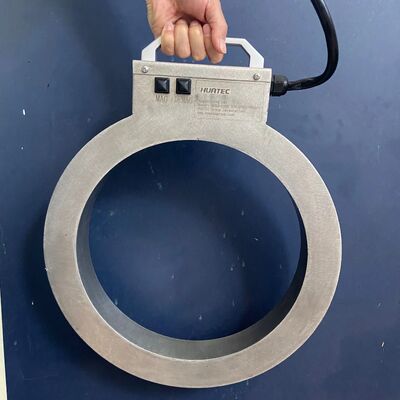

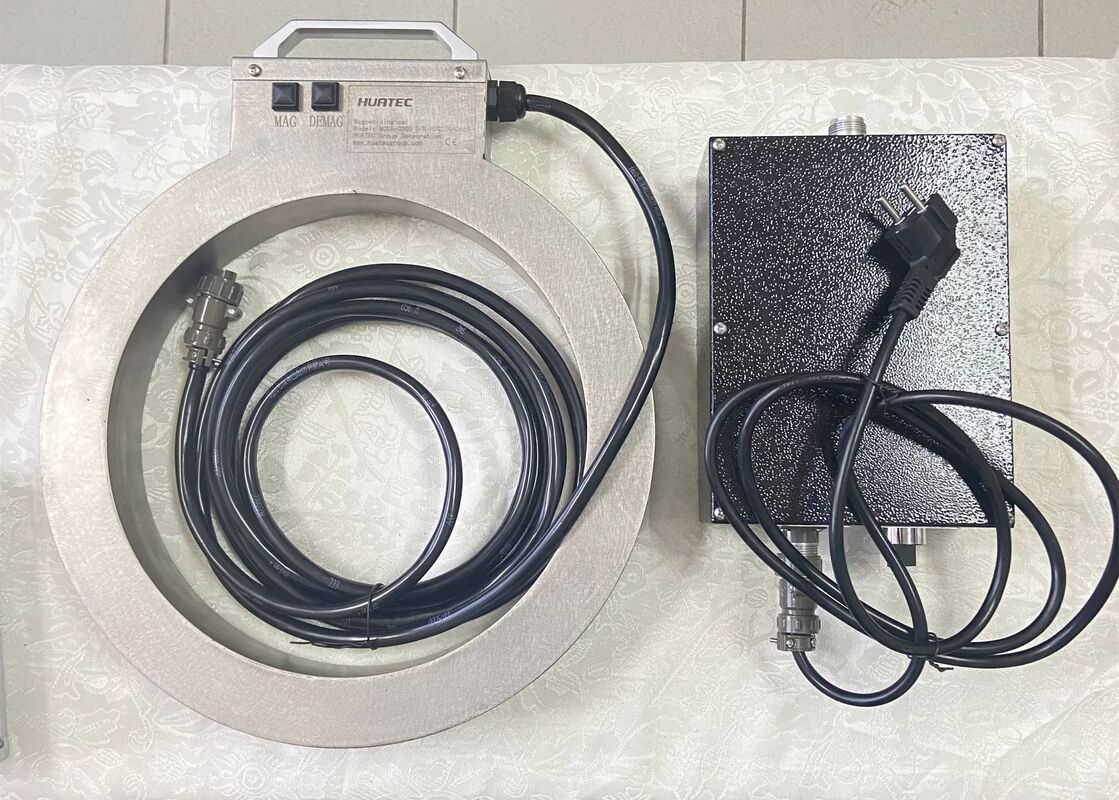

HCDX-C280DC DC Coil برای مغناطیس سازی و از مغناطیس کردن قطعات فلزی
I. کلیۀ محصولات
* نام محصول: سیم پیچ مغناطیسی و غیر مغناطیسی DC
*مدل محصول: HCDX-C280DC
* کاربرد اصلی: این محصول یک جزء کلیدی از تجهیزات بازرسی ذرات مغناطیسی است.استفاده می شود برای مغناطیس کردن (مقناطیس کردن) و از مغناطیس کردن قطعات کار آهن مغناطیسی برای تشخیص نقص در سطح یا نزدیک سطح قطعات کار.
* ویژگی های محصول: بر اساس گزارش آزمایش کارخانه، این تجهیزات دارای ویژگی های یک میدان مغناطیسی قوی مرکزی (تا 508GS یا بالاتر) ، اثر demagnetization عالی (تا 0.1mT) ،عملکرد پایدار، و ایمنی و قابلیت اطمینان.
II. پارامترهای فنی
پارامترهای زیر که در هنگام خروج از کارخانه مورد آزمایش و تأیید قرار گرفته اند و نشان دهنده شاخص های عملکرد تجهیزات در شرایط عملیاتی عادی هستند، واجد شرایط هستند:
| جریان مغناطیسی |
هنگامی که ولتاژ کاری AC230V باشد، حداکثر جریان 9.8A است (مجموعه تنظیم توصیه شده 0-8A است. استفاده بیش از حد از جریان ممکن است باعث گرم شدن بیش از حد کویل شود). |
| جریان غیر مغناطیسی |
9.8A - 0 |
| قدرت میدان مغناطیسی مرکزی |
> 450GS (حد واقعی 508GS است).
|
| نرخ خطا جریان مغناطیسی محوری |
≤ ± 10% (مقادیر واقعی < + 3٪) ، اطمینان از مغناطیس یکسان |
| اثر غیر مغناطیسی شدن |
میدان مغناطیسی باقیمانده ≤ 0.2mT (مقادیر واقعی 0.1mT است).
|
| مقاومت عایق کل |
≥ 2MΩ (مقادیر واقعی 5.2MΩ است) ، اطمینان از ایمنی الکتریکی |
| حساسیت |
می تواند با استفاده از قطعات آزمایشی استاندارد A1 15/50، با نمایش شفاف کالیبراسیون شود.
|
| افزایش دما |
در حالت بارگذاری 10 تا 20 درصد، پس از کار مداوم 4 ساعت، افزایش دمای با استاندارد JB/T8290-2011 مطابقت دارد.
|
| سر و صدا کار |
< 60dB |
III. مراحل عملیاتی
(1) بازرسی قبل از عمل
*بررسی ایمنی: اطمینان حاصل کنید که تجهیزات به درستی به زمین متصل شده اند و یکپارچگی کابل برق و کابل خروجی را بررسی کنید.مشاهده کنید که آیا سطح تجهیزات آسیب دیده است و تأیید کنید که علائم هشدار ایمنی به وضوح قابل مشاهده است..
*بررسی لوازم جانبی: تأیید کنید که تمام لوازم جانبی (مانند کابل های اتصال، کانکتورها و غیره) کامل و در وضعیت خوب هستند.
* تأیید محیط زیست: اطمینان حاصل کنید که محیط کار خشک و تمیز است و هیچ ماده قابل احتراق یا انفجاری وجود ندارد.
(2) روش کار با شارژ
* اتصال قطعه کار: پایان خروجی دستگاه را به طور محکم به قطعه کار مورد بررسی متصل کنید.
* تنظیم پارامتر: بر اساس مواد، مشخصات و استانداردهای بازرسی قطعه کار، یک جریان مغناطیسی مناسب را در محدوده 0-8A تنظیم کنید.توصیه می شود با جریان پایین تر شروع کنید.
* شروع شارژ: دکمه شارژ را فشار دهید و دستگاه قطعه را مغناطیسی می کند. زمان مغناطیسی شدن معمولا بسیار کوتاه است (چند ثانیه).
* استفاده از معلق مغناطیسی: اسپری معلق مغناطیسی بر روی سطح قطعه کار در طول یا بلافاصله پس از مغناطیس.
* نقص ها را بررسی کنید: با نوردهی مناسب، مشاهده کنید که آیا آثار مغناطیسی بر روی سطح قطعه کار وجود دارد. می توانید از قطعات آزمایش A1 15/50 برای بررسی اینکه آیا حساسیت با استاندارد مطابقت دارد استفاده کنید.
(3) روش عمل از آهنگر زدایی
* از آهنگر کردن قطعه کار: اطمینان حاصل کنید که قطعه کار در مرکز کویل قرار دارد.
* شروع Demagnetization: دکمه demagnetization را فشار دهید و تجهیزات به طور خودکار عملیات demagnetization را انجام می دهند.Demagnetization کامل است زمانی که نشانگر متر فعلی به صفر باز می گردد.
* تأیید اثر: برای تشخیص میدان مغناطیسی باقی مانده در قسمت های کلیدی قطعه کار از یک ابزار اندازه گیری میدان مغناطیسی (مانند یک Gaussmeter) استفاده کنید.2mT (مقادیر واقعی معمولا به 0 می رسد).1mT)
IV. اقدامات احتیاطی و نگهداری
* هشدار ایمنی:
برای جلوگیری از شوک الکتریکی، زمین گیری قابل اطمینان در طول کار را تضمین کنید.
اين دستگاه يه میدان مغناطيسي قوي تولید ميکنه افرادي که با دستگاه هاي قلبي، دستگاه هاي پزشکي و زنان باردار استفاده ميکنن بايد ازش فاصله بگيرند
هنگام کار کردن تجهیزات، از لمس مستقیم پایانه های ولتاژ بالا اجتناب کنید.
* نکات عملیات:
برای مدت طولانی از حداکثر جریان مغناطیسی (8A) استفاده نکنید تا از آسیب رساندن به تجهیزات جلوگیری شود.
هنگام کار مداوم، به میزان دوام بار تجهیزات (10٪ تا 20٪) توجه کنید و از افزایش بیش از حد دمای ناشی از کار طولانی مدت با بار بالا اجتناب کنید.توصیه می شود که ماشین برای خنک شدن متوقف شود یا میزان بار را پس از 2 ساعت کار کاهش دهد.
تجهیزات را تمیز و خشک نگه دارید و به طور منظم عملکرد عایق را بررسی کنید.
*حفظ روزانه:
به طور منظم کیفیت اسپری را بررسی کنید. اگر آسیب دیده باشد، به سرعت آن را کنترل کنید تا از زنگ زدن جلوگیری شود.
به طور منظم بررسی کنید که آیا تمام ابزارهای الکتریکی و سیستم های عملیاتی به طور معمول کار می کنند.
هنگامی که برای مدت زمان طولانی استفاده نمی شود، باید در یک مکان خشک و به خوبی تهویه شود.
V. حل عیب (به طور خلاصه)
|
پدیده
|
دلایل احتمالی
|
اقدامات پیشنهادی
|
|
قادر به مغناطيس کردن / از مغناطيس کردن نيست
|
منبع برق متصل نشده و سیم کشی به درستی متصل نشده است.
|
کنترل منبع برق، سوئیچ و کابل های اتصال
|
|
میدان مغناطیسی مرکزی ناکافی
|
تنظیمات جریان مغناطیسی خیلی کمه
|
به درستی افزایش جریان (در محدوده 8A)
|
|
میدان مغناطیسی باقیمانده پس از ازآفرینی بسیار قوی است.
|
روش ازآغربازی به طور کامل انجام نشده است یا ماده قطعه کار خاص است.
|
دوباره عمل ازآغربازی را انجام دهید یا با تکنسین تماس بگیرید.
|
|
صداهای غیرطبیعی از تجهیزات
|
قطعات داخلي گسسته اند
|
ماشین را فوراً متوقف کنید و با یک تعمیرکار حرفه ای تماس بگیرید.
|
