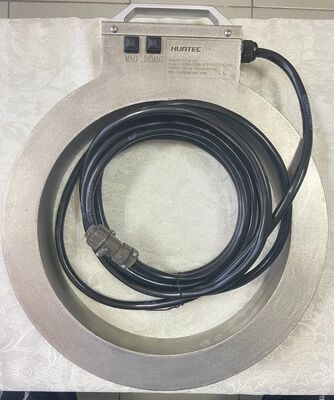

کویل مغناطیسسازی و مغناطیسزدایی DC میدان مغناطیسی بالا HCDX-C280DC 508GS
I. نمای کلی محصول
*نام محصول: کویل مغناطیسسازی و مغناطیسزدایی DC
*مدل محصول: HCDX-C280DC
*کاربرد اصلی: این محصول یک جزء کلیدی از تجهیزات بازرسی ذرات مغناطیسی است که برای مغناطیسسازی (مغناطیسسازی) و مغناطیسزدایی قطعات کار آهنی به منظور تشخیص عیوب در سطح یا نزدیک سطح قطعه کار استفاده میشود.
*ویژگیهای محصول: بر اساس گزارش تست کارخانه، این تجهیز دارای ویژگیهای میدان مغناطیسی مرکزی قوی (تا 508GS یا بالاتر)، اثر مغناطیسزدایی عالی (تا 0.1 میلیتسلا)، عملکرد پایدار و ایمنی و قابلیت اطمینان است.
II. پارامترهای فنی
پارامترهای زیر آزمایش و تأیید شدهاند که هنگام خروج از کارخانه واجد شرایط هستند و شاخصهای عملکرد تجهیز را در شرایط عملیاتی عادی نشان میدهند:
| جریان مغناطیسسازی |
هنگامی که ولتاژ کاری AC230V است، حداکثر جریان 9.8 آمپر است (محدوده تنظیم پیشنهادی 0-8 آمپر است. استفاده از جریان بیش از حد ممکن است باعث گرم شدن بیش از حد کویل شود). |
| جریان مغناطیسزدایی |
9.8 آمپر - 0 |
| قدرت میدان مغناطیسی مرکزی |
> 450GS (حد واقعی 508GS است).
|
| نرخ خطا جریان مغناطیسسازی محوری |
≤ ±10% (اندازهگیری واقعی< +3%)، اطمینان از مغناطیسسازی یکنواخت |
| اثر مغناطیسزدایی |
میدان مغناطیسی باقیمانده ≤ 0.2 میلیتسلا (اندازهگیری واقعی 0.1 میلیتسلا است).
|
| مقاومت عایق کلی |
≥ 2MΩ (اندازهگیری واقعی 5.2MΩ است)، اطمینان از ایمنی الکتریکی |
| حساسیت |
قابل کالیبراسیون با قطعات تست استاندارد A1 15/50، با نمایشگر واضح.
|
| افزایش دما |
تحت نرخ بار 10%-20%، پس از 4 ساعت کار مداوم، افزایش دما مطابق با استاندارد JB/T8290-2011 است.
|
| نویز عملیاتی |
< 60dB |
III. مراحل عملیاتی
(1) بازرسی قبل از عملیات
*بررسی ایمنی: اطمینان حاصل کنید که تجهیز به درستی زمین شده است و سیم برق و کابل خروجی را از نظر سلامت بررسی کنید. مشاهده کنید که آیا سطح تجهیز آسیب دیده است و تأیید کنید که علائم هشدار ایمنی به وضوح قابل مشاهده هستند.
*بررسی لوازم جانبی: تأیید کنید که تمام لوازم جانبی (مانند کابلهای اتصال، کانکتورها و غیره) کامل و در وضعیت خوبی هستند.
*تأیید محیط: اطمینان حاصل کنید که محیط کار خشک و تمیز است و هیچ مورد قابل اشتعال یا انفجاری وجود ندارد.
(2) رویه عملیات شارژ
*اتصال قطعه کار: انتهای خروجی تجهیز را محکم به قطعه کار مورد بازرسی وصل کنید.
*تنظیم پارامتر: بر اساس مواد، مشخصات و استانداردهای بازرسی قطعه کار، یک جریان مغناطیسسازی مناسب در محدوده 0-8 آمپر تنظیم کنید. توصیه میشود با جریان کمتری شروع کنید.
*شروع شارژ: دکمه شارژ را فشار دهید و تجهیز قطعه کار را مغناطیسسازی میکند. زمان مغناطیسسازی معمولاً بسیار کوتاه است (چند ثانیه).
*اعمال سوسپانسیون مغناطیسی: سوسپانسیون مغناطیسی را در حین یا بلافاصله پس از مغناطیسسازی روی سطح قطعه کار اسپری کنید.
*بازرسی عیوب: تحت نور مناسب، مشاهده کنید که آیا رگههای مغناطیسی روی سطح قطعه کار وجود دارد. میتوانید از قطعات تست A1 15/50 برای تأیید اینکه حساسیت مطابق با استاندارد است استفاده کنید.
(3) رویه عملیات مغناطیسزدایی
*مغناطیسزدایی قطعه کار: اطمینان حاصل کنید که قطعه کار در مرکز کویل قرار دارد.
*شروع مغناطیسزدایی: دکمه مغناطیسزدایی را فشار دهید و تجهیز به طور خودکار عملیات مغناطیسزدایی را انجام میدهد. مغناطیسزدایی زمانی کامل میشود که نشانگر آمپرمتر به صفر بازگردد.
*تأیید اثر: از یک ابزار اندازهگیری میدان مغناطیسی (مانند گوسمتر) برای تشخیص میدان مغناطیسی باقیمانده در قسمتهای کلیدی قطعه کار استفاده کنید. نباید از 0.2 میلیتسلا تجاوز کند (اندازهگیری واقعی معمولاً به 0.1 میلیتسلا میرسد).
IV. اقدامات احتیاطی و نگهداری
*هشدار ایمنی:
برای جلوگیری از شوک الکتریکی، از زمینسازی مطمئن در حین عملیات اطمینان حاصل کنید.
تجهیزات میدان مغناطیسی قوی تولید میکنند. افراد دارای پیسمیکر، دستگاههای پزشکی کاشته شده و زنان باردار باید دور بمانند.
هنگام کارکردن تجهیز، از لمس مستقیم پایانههای ولتاژ بالا خودداری کنید.
*نکات عملیاتی:
برای جلوگیری از آسیب رساندن به تجهیز، بیش از حداکثر جریان مغناطیسسازی (8 آمپر) برای مدت طولانی کار نکنید.
هنگام کار مداوم، به نرخ مدت زمان بار تجهیز (10%-20%) توجه کنید و از افزایش دمای بیش از حد ناشی از عملیات بار بالا طولانی مدت خودداری کنید. توصیه میشود پس از 2 ساعت کار، دستگاه را برای خنک شدن متوقف کنید یا نرخ بار را کاهش دهید.
تجهیزات را تمیز و خشک نگه دارید و به طور منظم عملکرد عایق را بررسی کنید.
*نگهداری روزانه:
به طور منظم کیفیت اسپری ظاهر را بررسی کنید. در صورت وجود هرگونه آسیب، برای جلوگیری از زنگزدگی، فوراً آن را برطرف کنید.
به طور منظم بررسی کنید که آیا تمام ابزارهای الکتریکی و سیستمهای عملیاتی به طور عادی کار میکنند.
هنگامی که برای مدت طولانی استفاده نمیشود، باید در مکانی خشک و با تهویه مناسب نگهداری شود.
V. رفع عیب (مختصر)
|
پدیده
|
دلایل احتمالی
|
اقدامات پیشنهادی
|
|
ناتوانی در مغناطیسسازی / مغناطیسزدایی
|
منبع تغذیه وصل نیست و سیمکشی به درستی انجام نشده است.
|
منبع تغذیه، سوئیچ و کابلهای اتصال را بررسی کنید
|
|
میدان مغناطیسی مرکزی ناکافی
|
تنظیم جریان مغناطیسسازی خیلی کم است.
|
جریان را به درستی افزایش دهید (در محدوده 8 آمپر)
|
|
میدان مغناطیسی باقیمانده پس از مغناطیسزدایی بسیار قوی است.
|
عملیات مغناطیسزدایی به طور کامل انجام نشده است یا جنس قطعه کار خاص است.
|
عملیات مغناطیسزدایی را مجدداً انجام دهید، یا با تکنسین تماس بگیرید.
|
|
نویز غیرعادی از تجهیز
|
قطعات داخلی شل هستند.
|
بلافاصله دستگاه را متوقف کرده و با تعمیرکار حرفهای تماس بگیرید.
|
