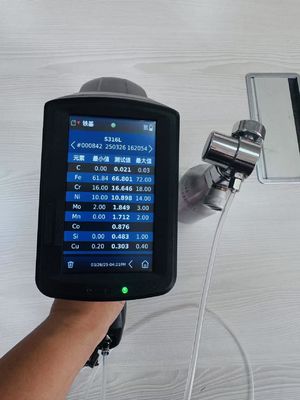

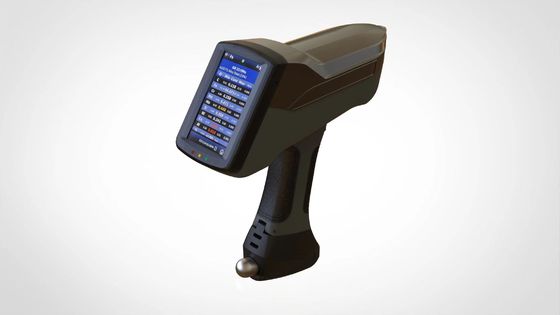

HXRF-1XLIBS آنالیزور لیزر PMI دستی LIBS برای تشخیص درجه آلیاژ و عنصر

آنالایزر لیزر دستی LIBS مدل HXRF-1XLIBS برای تعیین گرید آلیاژ و تشخیص عناصر

ویژگی‌های عملکردی

1) عناصر قابل تجزیه و تشخیص (متداول): بریلیوم Be، منیزیم Mg، آلومینیوم Al، سیلیسیم Si، تیتانیوم Ti، وانادیوم V، کروم Cr، منگنز Mn، آهن Fe، کبالت Co، نیکل Ni، مس Cu، روی Zn، نیوبیوم Nb، مولیبدن Mo، قلع Sn، تنگستن W، سرب Pb، بیسموت Bi

2) قابلیت تشخیص و شناسایی سریع آلیاژهای آلومینیوم، مس، نیکل، فولاد ضد زنگ، فولاد کم و متوسط آلیاژ و سایر گریدهای آلیاژی و محتوای عناصر اصلی. دستگاه مجهز به کتابخانه گریدهای UNS از پیش نصب شده است و کاربران می‌توانند کتابخانه گرید سفارشی نیز ایجاد کنند.

عناصر قابل تجزیه

عملکرد فنی

1) طراحی دستگاه مستحکم و بادوام است و بدنه آلومینیومی آن دارای استاندارد IP54 برای مقاومت در برابر گرد و غبار و آب است.

2) تشخیص سریع: در یک ثانیه می‌توان گرید ماده را نمایش داد. همچنین می‌توانید حالت تشخیص کمی با دقت بالا را انتخاب کنید.

3) ایمن و قابل اعتماد، بدون خطرات تشعشع. هیچ الزامات کنترلی ایمنی دولتی برای فروش یا استفاده وجود ندارد.

4) طراحی ارگونومیک عالی، وزن کل دستگاه شامل باتری 1.25 کیلوگرمی، اندازه کوچک، قوی و بادوام است و دو باتری استاندارد برای پوشش حجم کاری یک روز کافی است.

5) سازگاری با دمای محیط: دمای کارکرد پیشنهادی محیط 5 تا 40 درجه سانتی‌گراد است.

6) مبتنی بر سیستم عامل توسعه یافته توسط لینوکس، رابط کاربری تمیز و ساده است و کار با صفحه لمسی راحت است.

8) منبع تحریک از لیزر پالس ایمن با توان کم و عملکرد بالا کلاس 3B استفاده می‌کند، لیزر تمام جامد 1064 نانومتری، با سوئیچینگ Q غیرفعال، خروجی پالس تا 100 میکروفاکال.

9) سیستم نوری مبتنی بر گریتینگ میکروسکوپی، با استفاده از آشکارساز میکرو-CCD / CMOS با وضوح بالا

10) الگوریتم ضریب تجربی پیشرفته را با فناوری منحصر به فرد تشخیص مسیر نور لرزشی ثبت شده ترکیب می‌کند: فناوری تشخیص فرسایش لیزری نفوذی، که می‌تواند فرسایش محوری نمونه را رفت و برگشتی کند، می‌تواند آلاینده‌ها و لایه اکسید روی سطح نمونه را فرسایش دهد، سیگنال نمونه عمیق‌تر را تجزیه و تحلیل کند و دقیق‌ترین اطلاعات طیفی را به دست آورد.

حوزه‌های کاربرد دستگاه‌های دستی LIBS

1، شناسایی مواد آلیاژی (PMI) - بازرسی ورودی، مدیریت موجودی مواد، بازرسی مجدد مواد نصب

در ساخت و ساز پتروشیمی، مخازن تحت فشار، متالورژی، نفت، برق، هوافضا و سایر صنایع، شناسایی مواد آلیاژی بخش مهمی از سیستم مدیریت تولید ایمن است. همانطور که همه می‌دانیم، مخلوط کردن یا استفاده از مواد نامرغوب می‌تواند منجر به حوادث ایمنی جدی (آتش‌سوزی، انفجار و غیره) شود. بسیاری از شرکت‌ها و سازمان‌های صنعتی رویه‌های سختگیرانه‌ای برای ارزیابی مواد خام توسعه داده‌اند تا اطمینان حاصل شود که مواد آلیاژی مورد استفاده در تولید و نصب با الزامات طراحی مهندسی مطابقت دارند.

2، بازیافت ضایعات طلا

در سال‌های اخیر، صنعت بازیافت ضایعات فلزی با سرعت بسیار زیادی توسعه یافته است. با توجه به انواع آلیاژهای پیچیده و متنوع و کیفیت مواد خوب و بد، باید از روش‌های تشخیص نقدی، تجزیه و تحلیل و تشخیص سریع و دقیق در محل برای سازگاری با شرایط متغیر بازار استفاده کرد تا در رقابت شدید صنعتی در موقعیت شکست‌ناپذیری قرار گرفت. آنالایزر آلیاژ دستی LIBS می‌تواند تشخیص در محل و مرتب‌سازی سریع مقادیر زیادی ضایعات فلزی را انجام دهد و اطلاعات لازم را برای تصمیم‌گیری سریع و قابل اعتماد در هنگام معامله مواد خام در اختیار خریداران و فروشندگان قرار دهد.

3، تضمین کیفیت و کنترل کیفیت (QA/QC)

در صنعت تولید محصولات فلزی، تضمین کیفیت و کنترل کیفیت مواد (QA/QC) ضروری است. استفاده از مواد فلزی نامنطبق یا نامرغوب اغلب باعث ضرر به شرکت‌های تولیدی می‌شود. در حال حاضر، صدها آنالایزر آلیاژ دستی LIBS در این صنعت استفاده می‌شود، از تولیدکنندگان کوچک فلز تا تولیدکنندگان بزرگ هوافضا، آنالایزر آلیاژ دستی LIBS به تدریج به عنوان یک ابزار قدرتمند برای تأیید مواد آلیاژی در سیستم‌های کیفیت (QA/QC) تعیین شده است.

ضمیمه:

موارد کاربرد دستگاه‌های دستی LIBS در صنعت آلیاژ آلومینیوم:

1. طبقه‌بندی مواد خام قبل از ذوب آلیاژ آلومینیوم - معمولاً شرکت‌های بزرگ تولید و پردازش آلیاژ آلومینیوم دارای تجهیزات ذوب هستند، آنها مطابق با الزامات مشتریان یا تولید، آلومینیوم اولیه و آلیاژ آلومینیوم بازیافتی را به همراه عناصر دیگر برای ذوب به آلیاژ مورد نیاز اضافه می‌کنند. هرچه ترکیب مواد خام مورد استفاده به گرید آلیاژ مورد نظر نزدیک‌تر باشد، هزینه ذوب کمتر است. در این زمان، استفاده از مس خالص، آلومینیوم خالص یا منیزیم خالص گران‌تر کاهش می‌یابد و زمان ذوب و زمان نگهداری نیز می‌تواند کوتاه‌تر شود (صرفه‌جویی در انرژی). این امر نیازمند ابزاری است که بتواند تجزیه و تحلیل ترکیب و تشخیص گرید را به سرعت در میدان انجام دهد تا به طبقه‌بندی مواد خام کمک کند.

به عنوان مثال، آنالایزر آلیاژ دستی LIBS خریداری شده توسط HUATEC HXRF-1XLIBS عمدتاً برای طبقه‌بندی ضایعات آلیاژ آلومینیوم قبل از ذوب استفاده می‌شود. HUATEC HXRF-1XLIBS چهار آلیاژ آلومینیوم برای وانت پیکاپ F-150 Raptor فورد را عرضه می‌کند: 6022، 6111، 5182، 5754. ضایعات آلومینیوم از کارخانه فورد توسط American Aluminum بازیافت شده و به عنوان مواد خام دوباره ذوب می‌شوند. HUATEC HXRF-1XLIBS سعی خواهد کرد از ضایعات آلیاژ آلومینیوم سری 6000 در تولید آلیاژ آلومینیوم سری 6000 و همچنین از ضایعات آلیاژ آلومینیوم سری 5000 در تولید آلیاژ آلومینیوم سری 5000 استفاده کند تا مقدار منیزیم خالص و سایر عناصر خالص را کاهش دهد.

2. بازرسی/تأیید سریع کیفیت مواد خام (مانند شمش آلومینیوم) در شرکت‌های پردازش آلیاژ آلومینیوم (بازرسی کیفیت).

شرکت‌های پردازش آلیاژ آلومینیوم معمولاً شمش آلومینیوم/صفحات آلومینیومی را به عنوان مواد خام خریداری می‌کنند و تنها می‌توانند به گزارش بازرسی ارائه شده توسط فروشنده یا آزمایشگاه پس از آماده‌سازی نمونه از طریق OES (اسپکترومتر خوانش مستقیم جرقه) برای بازرسی تکیه کنند، اما تست OES ناخوشایندتر است و نمی‌تواند صفحات نازک را تشخیص دهد. تامین‌کنندگان مواد به اشتباه صفحه آلومینیومی 1060 (منیزیم Mg: 0.03، منگنز Mn ≤ 0.05) را به عنوان صفحه آلومینیومی 3004 (منیزیم Mg: 0.8 ~ 1.3، منگنز Mn 1.0 ~ 1.5) به مشتریان برای استفاده سازه‌ای فروخته‌اند که منجر به حوادث کیفی جدی شده است. یک آنالایزر آلیاژ دستی LIBS می‌تواند از چنین مشکلاتی جلوگیری کند.

3. تأیید گرید یا تجزیه و تحلیل ترکیب در فرآیند تولید و محصول نهایی در شرکت‌های پردازش آلیاژ آلومینیوم (کنترل کیفیت)

برخی از شرکت‌های پردازش آلیاژ آلومینیوم ممکن است از گریدهای مختلف قطعات پردازش آلیاژ آلومینیوم استفاده کنند، گاهی اوقات به طور ناخواسته مخلوط می‌شوند، سپس می‌توانید از آنالایزر آلیاژ دستی LIBS برای تشخیص سریع گرید برای تأیید استفاده کنید. همچنین می‌توانید از آنالایزر آلیاژ دستی LIBS برای بازرسی 100% کامل محصولات آلیاژ آلومینیوم قبل از خروج از کارخانه استفاده کنید و تشخیص غیرمخرب است. اسپکترومتر خوانش مستقیم جرقه معمولاً برای تشخیص مستقیم محصول نهایی استفاده نمی‌شود زیرا مخرب است و نیاز به آماده‌سازی نمونه دارد. اگر شرکت تولید مس آلیاژی نیاز داشته باشد که کل فرآیند تولید نتواند حاوی "بریلیوم" یا سایر عناصر مضر باشد، آنگاه می‌توانید از طریق آنالایزر آلیاژ دستی LIBS در هر زمان تأیید کنید که آیا مواد خام، محصولات نیمه تمام و محصولات نهایی حاوی این عناصر هستند یا خیر.

4. کاربرد اندازه‌گیری کربن (غیر استاندارد، عملکرد سفارش اضافی):

کربن یکی از رایج‌ترین عناصر در طبیعت است. در استخراج معدن، ذوب فلزات، تولید مواد و سایر مراحل، عناصر کربن به ناچار وارد مواد فلزی می‌شوند و تأثیر مهمی بر خواص مکانیکی فلزات و فرآیندهای تولید دارند، بنابراین دستیابی به تشخیص دقیق محتوای کربن در فلزات از اهمیت بالایی برخوردار است. آنالایزر دستی LIBS HUATEC کاستی‌های فناوری فلورسانس اشعه ایکس سنتی را برای تجزیه و تحلیل کربن، مانند تعیین گرید فولاد کربن و تجزیه و تحلیل محتوای عناصر، و همچنین شناسایی مواد با کربن به عنوان عنصر متمایز کننده، جبران می‌کند.
