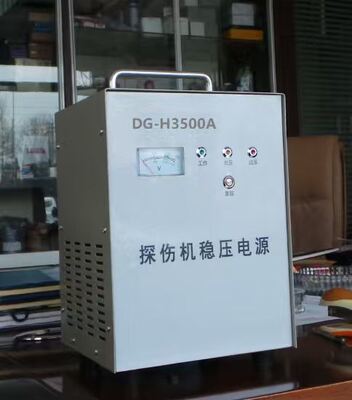

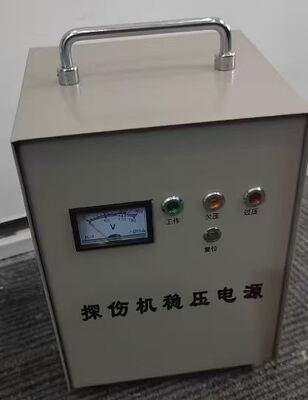

تثبیت کننده ولتاژ برای دستگاه عیب یاب DG-H3500A

ثبات دهنده ولتاژ برای آشکارساز نقص DG-H3500A

I. ویژگی های عملکردی اصلی:

این منبع برق تثبیت کننده ولتاژ یک طراحی ولتاژ بسیار پایین را اتخاذ می کند و می تواند ولتاژ خروجی را به طور خودکار و سریع در محدوده ولتاژ ورودی بسیار گسترده به مقدار عادی تنظیم کند.

ترانسفورماتور تروییدال مورد استفاده قرار می گیرد که دارای بهره وری بالا و از دست دادن کم است.

آن مجهز به محافظت از ولتاژ بالا، محافظت از ولتاژ پایین، محافظت از تاخیر و محافظت از جریان بالا است، که به طور قابل اعتماد استفاده ایمن از آشکارساز نقص را تضمین می کند.

II. شاخص های فنی اصلی

1نوع منبع برق: 220VAC 50HZ

2قدرت خروجی نامی: 3500VA

3محدوده ولتاژ ورودی: 130V-270V

4دقت ولتاژ خروجی: 220V ± 8٪

5حفاظت از تاخیر: 5±2 دقیقه

6قدرت عایق برق: 1500V AC برای 1 دقیقه

7دمای محیط: 0-40°C

8رطوبت محیطی: 20- 90% RH

9استاندارد اجرای: SB/T10266-1996

III. نصب و استفاده

پشت منبع برق تثبیت کننده ولتاژ مجهز به بلوک های پایانی است و با کلمات "Input" و "Output" مشخص شده است.سیم کشی باید توسط پرسنلی با دانش الکتریکی خاصی پس از قطع منبع برق انجام شود. "مدخل" باید به منبع برق 220VAC متصل شود و مساحت برش قطری سیم نباید کمتر از 2.5mm باشد.پایان خروجی باید به دستگاه تشعشع متصل شودبا "L" سیم فعال، "N" سیم خنثی و " " سیم زمین ایمنی است. آن را باید به طور ایمن در طول استفاده برای جلوگیری از خطر شوک الکتریکی.نوار سوکت جانبی نیز می تواند به طور مستقیم به آشکارگر نقص و سایر لوازم الکتریکی متصل. هنگامی که خط به طور ناگهانی قدرت را از دست می دهد یا از حفاظت حد عبور می کند، دکمه "Reset" را فشار دهید تا وارد حالت کار شود.

IV. یادداشت ها

1. این منبع برق تثبیت ولتاژ مجهز به یک سوئیچ تثبیت ولتاژ و یک سوئیچ مستقیم است.منبع برق وارد حالت ثبات ولتاژ می شودهنگامی که سوئیچ مستقیم متصل می شود، منبع برق وارد حالت مستقیم می شود (بدون تنظیم ولتاژ).
2. چراغ های ابزار و نورهای نشان دهنده که روی صفحه نمایش نمایش داده می شوند وضعیت فعلی کار را نشان می دهند.

3. دستگاه ولتاژ بالایی در داخل دارد. غیر حرفه ای ها اجازه ندارند که ظرف را باز کنند تا از خطر ضربه الکتریکی جلوگیری شود.
