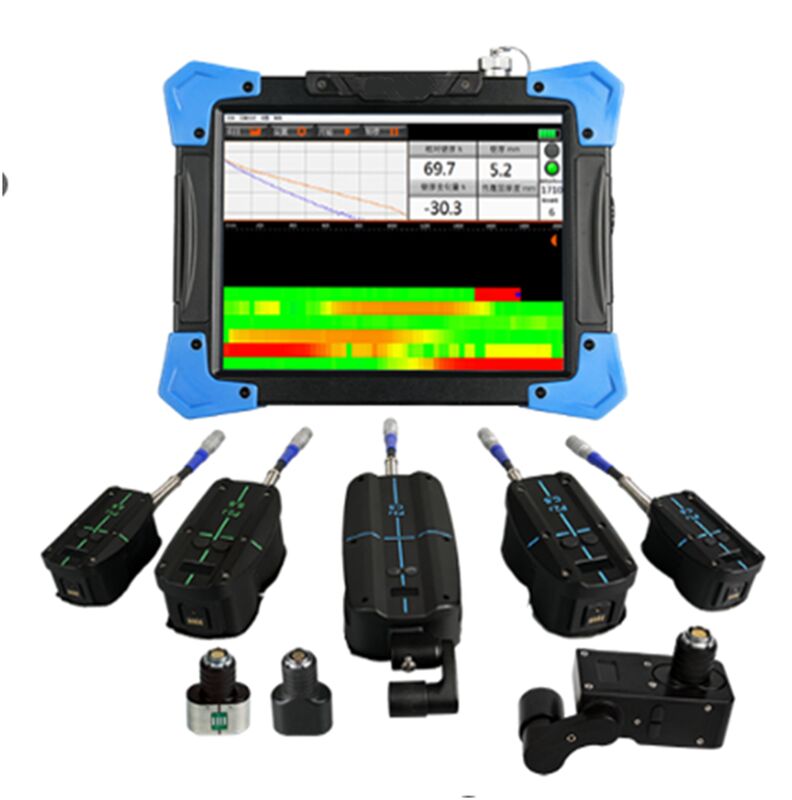

ابزار تشخیص جریان پالس ایدی HEF-17B

ابزار تشخیص جریان پالس ایدی HEF-17B

1. مدل و پیکربندی

2. مقدمه کوتاه

این تجهیزات می توانند برای بررسی ضخامت دیواره لوله فلزی در خارج از لایه پوشش استفاده شوند، به جای انگیزه های سنتی جریان سینوزویل به جریان پالس،میدان مغناطیسی پالس خارج از هادی، هدایت کننده در سنسور جریان گردشی پالس شده، با اندازه گیری روند کاهش میدان الکترومغناطیسی جریان گردشی پالس شده، برای ارزیابی درجه خوردگی ضخامت دیواره لوله.در مقایسه با روش سنتی تشخیص ضخامت دیوار:بدون برن، بدون اتصال، تجهیزات اسکن مداوم در استفاده، می تواند به طور قابل توجهی بهبود بهره وری تشخیص.

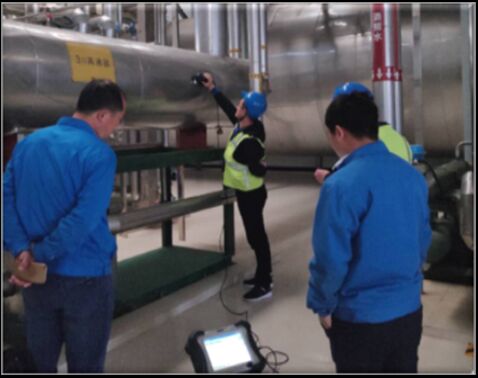

در مقايسه با تکنولوژي آزمايشات کنترلي الکتريکي سنتيویژگی های اسکن دقیق:دخالت کمتر از عوامل محیطی، کارایی تشخیص بالا، وضوح بالاتر (می تواند خوردگی کوچک را شناسایی کند، نرخ تشخیص از دست رفته بسیار پایین است)مناسب برای تشخیص خوردگی قطعات پرخطر بدون لایه پوشش (بدون یا پس از برداشتن) یا لایه پوشش نازک (کمتر از 300 میلی متر لایه پوشش ضد خوردگی)، و غیره) ، به عنوان مثال: لوله فرآیند کارخانه تولید، دیوار آب، لوله کوره، لوله کوچک، آرنج، تی، و غیره.

3. ویژگی های کاربردی

• ★تک های میانبر و صفحه نمایش ال سی دی بر روی پروب وجود دارد، که می تواند وضعیت کار و داده های تشخیص را در زمان واقعی نشان دهد،و کارایی کار به شدت بدون عملکرد مکرر میزبان در طول فرآیند تشخیص بهبود می یابد.
• ★بررسيگر از فن آوری فوکوس الکترونیکی استفاده می کند که دارای وضوح فضایی بالاتر، تشخیص بهتر و توانایی قوی تر ضد تداخل برای نقص های خوردگی محلی است.
• به شکل نقص حساس نیست، می تواند خوردگی ضخامت دیوار یا سایر نقص های کاهش ضخامت از اعضای فلزی "با لایه پوشش (سطح عایق بندی، لایه خنک کننده،لایه محافظ، و غیره) ".
• بازرسی می تواند زمانی انجام شود که تجهیزات در حال اجرا هستند (در دمای بالا، دمای پایین، مواد موجود در تجهیزات و غیره).
• مواد کشف شده: شناسایی ضخامت دیواره باقی مانده مواد فلزی آهن مغناطیسی مانند فولاد کربن، فولاد آلیاژ پایین.
• ★ همچنین می تواند ضخامت دیواره های باقی مانده فولاد ضد زنگ، آلیاژ آلومینیوم و سایر مواد فلزی غیر آهن مغناطیسی را تشخیص دهد.
• شکل صفحه لوله: صفحه، لوله مستقیم، آرنج، مخزن
• مواد لایه پوشش: مواد غیر رسانا، غیر مغناطیسی ((آسبست، فوم و غیره) ، شبکه فلزی، ورق آهن، ورق آلومینیوم و دیگر لایه های محافظ فلزی.
• منبع برق هیبریدی AC/DC، باتری لیتیوم قابل شارژ داخلی که بیش از 4 ساعت کار می کند.
• طراحی ضد گرد و غبار و ضد پاش IP64 کاملاً مهر و موم شده، پوشش سیلیکونی ضد قطره و طراحی ضد ارتعاش، مناسب تر برای شرایط سخت کاری است.

4. پارامترهای فنی

• حداکثر ارتفاع بلند: 300mm
• حداکثر ضخامت دیواره تشخیص: 2 ≈ 45 میلی متر
• قطر لوله: ≥20mm
• ضخامت لایه محافظ فلزی:≤1mm
• ★ دقت تشخیص مکرر: 2٪
• ★حساسیت تشخیص نقص خوردگی: 5٪ (نسبت حجم)
• سرعت اندازه گیری: 15~0.5 بار/ ثانیه (با افزایش ضخامت دیواره اندازه گیری شده کاهش می یابد)
• طول کابل سنجه:3m، 10m (اختیاری)
• ★ باتری لیتیوم قابل شارژ، کار مداوم ≥4 ساعت.
• ★ اندازه و وزن: میزبان: L290×W220×H95mm≤3.8kg، نوع P1/بررسی کوچک: L106×W61×H52mm 0.5kg، نوع P2/بررسی متوسط: L148×W73×H192mm 1kg،P3型/大探头L196×W100×H62.5mm 1.5kg
• دمای محیط مورد آزمایش: -200~800°C
• دمای تماس سُنب: 50 ̊+200°C
• دمای عملیاتی میزبان: -10°C+50°C
• رطوبت: ≤85%R.H.
• منبع برق آداپتور: تک فازAC100~240V/1.7A,50/60Hz,خرید DC20V/5A
• از بین رفتن قدرت: ≤38VA

5. لیست بسته بندی

• واحد اصلی ((از جمله کابل داده، شارژر، کابل سنجه 3 متر) 1 مجموعه
• لوله کربن استیل برهنه (C.S شامل دستگیره)
• کاوشگر فولاد کربن (C.S: کوچک، متوسط، بزرگ) 1 گروه
• راهنمای کاربری 1 کتاب
• گواهی کالیبراسیون HUATEC 1 کپی
• جعبه ابزار/ کیسه 1 قطعه
